Toma de fuerza Muncie TG: manual de partes y refacciones

La TG es la toma de fuerza de uso general de Muncie: cambio por engrane, para registro de 6 tornillos (TG6) u 8 tornillos (TG8). Muncie la dirige a volteos, recolectores de basura, grúas de arrastre y camiones de servicio. Se engancha por cable, por aire, eléctrico con aire, Lectra Shift o E-Hydra Shift, y tiene engranes de entrada para Allison, Fuller, Mack, Spicer y universales.

La lista de la toma de fuerza Muncie TG tiene 654 piezas en 36 secciones. 619 se pueden pedir en línea con el botón Comprar; para las otras 35, llámenos o pida una cotización y le buscamos la pieza o su reemplazo.

Manuales en PDF

Manual de partes Muncie TG (PDF)

Toque un número en el diagrama para ver la pieza en la lista. Cada pieza con botón Comprar abre su página en nuestra tienda en línea.

Contenido del manual (36 secciones)

1. Lista de partes y descripción (110)
2. Tabla de selección de juegos de engranes (95)
3. Opción de tapa de aire “A” o “E”: lista de partes y descripción (13)
4. Kits de conversión para instalación de tapa invertida 16TK3835, 16TK3836, 16TK3837 (6)
5. Opción de tapa de cable “C”: lista de partes y descripción (14)
6. Opción Lectra Shift “S”: lista de partes y descripción (16)
7. Lista de partes del ensamble de tapa de cambios E-Hydra Shift, fabricado antes de 12/07 (20)
8. Lista de partes del ensamble de tapa de cambios E-Hydra Shift, fabricado de 04/10 a la fecha (17)
9. Opción de tapa de aire “4” o “5”: lista de partes y descripción (14)
10. Opción de tapa de cable “Z”: lista de partes y descripción (15)
11. Opción Lectra Shift “6”: lista de partes y descripción (17)
12. Kits de instalación del sistema de cambio eléctrico con aire, serie TG, 48M61200-A y 48M62400-A (18)
13. Sistema de cambio eléctrico con aire, serie TG (8)
14. Sistema estándar de cambio por aire, serie TG (7)
15. Kits de instalación del sistema estándar de cambio por aire, serie TG, 48M61250-A (luz de 12 volts) y 48M62450-A (luz de 24 volts) (17)
16. Sistema estándar de cambio por aire, serie TG (continuación) (5)
17. Kit base 48TK4518, opción de cambio “N” (17)
18. Kit de activación 48TK4516 para Nissan 2003-2004 (12)
19. Kit de activación 48TK4693 para Nissan 2005-2006 (9)
20. Kit de instalación del sistema Lectra Shift, serie TG, número 48TK3981 (11)
21. Sistema Lectra Shift, serie TG (3)
22. Kit de activación 48TK4686 del sistema E-Hydra Shift, serie TG (9)
23. Opción “Z”: kit 14TA4423, brida SAE “B”, estría SAE “C” de 1-1/4 pulg. 14T (8)
24. Opción “I”: kit 14TA4422, DIN 5462 (8)
25. Kit de tapa de balero para grasa 15TK4471 (6)
26. Kit de conversión a brida hidráulica para flecha TG “KG”, kit 14TA4551 (8)
27. Kit de conversión a brida hidráulica para flecha TG “PG”, kit 14TA4552 (8)

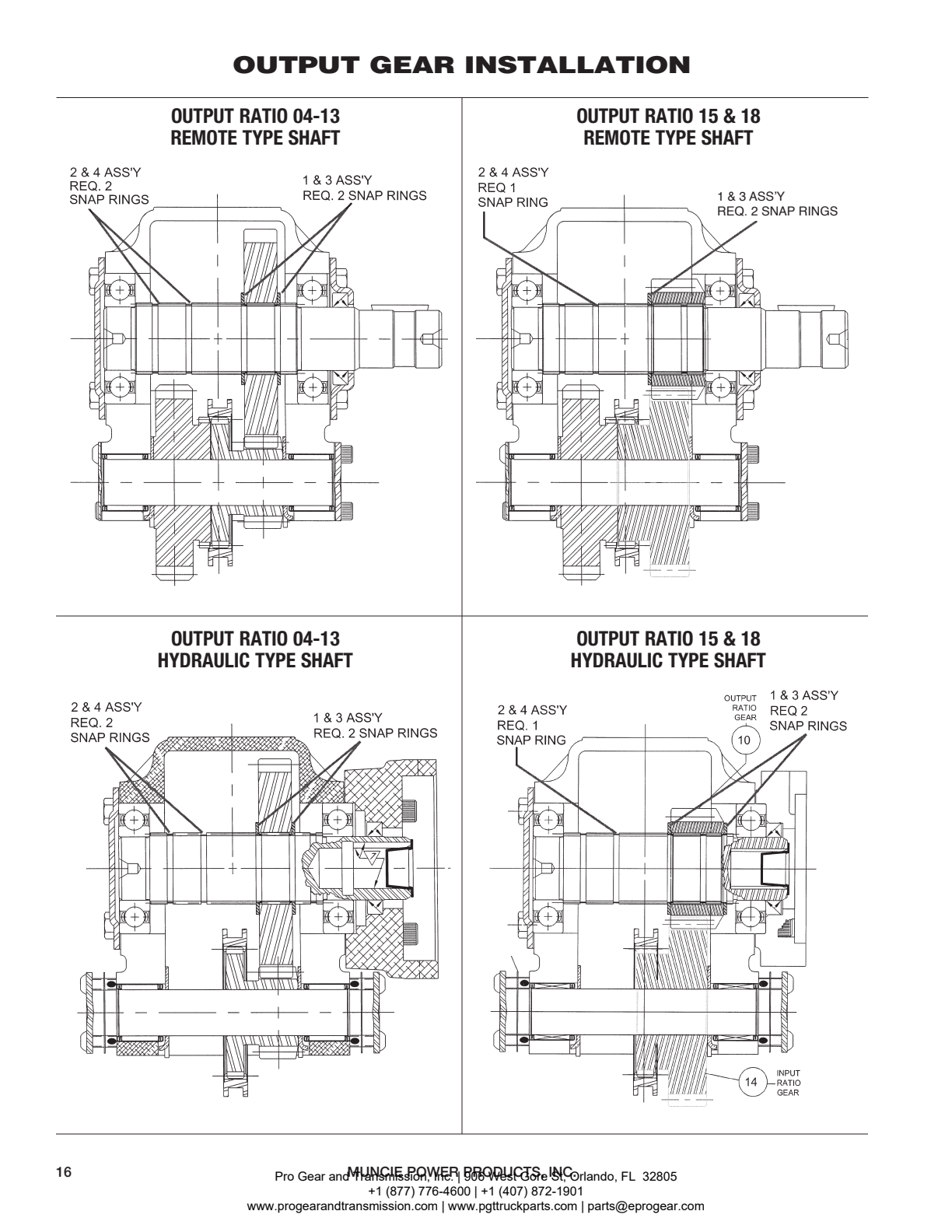

28. Ensambles hidráulicos (2)
29. Ensambles especiales de brida de salida (2)
30. Kits de conversión a brida hidráulica, serie TG (35)
31. Kits de flecha y brida, serie TG (7)
32. Dimensiones de montaje en pulgadas (mm) (2)
33. Kits de montaje y paquetes de empaques (13)
34. Paquetes de empaques (5)
35. Kit de montaje de cable 47M13802 y kit de lubricación a presión 43MK3734 (18)
36. Otras piezas que aparecen en este manual (79)

Buscar en este manual

Lista de partes y descripción

Ítem 2Ítem 1Ítem 2Ítem 3Ítem 4

Ítem	Número de parte	Descripción	Cant.	Comprar
1	19T33233	Tornillo, ensamble estándar	10	Comprar
	19T33233	Tornillo, opción de cambio T o 6	4	Comprar
	19T39257		6	Comprar
2	15T34323	Tapa de balero cerrada	1	Comprar
	15T34576	Tapa de balero, flecha “KG” y “PG”	1	Pregunte por disponibilidad
3	13T38542	Empaque	1	Comprar
	12T36751	O-ring (salida)	1	Comprar
4	10T21017	Balero de salida	1	Comprar
	10T38248	Balero de salida “I”, “Z”	1	Comprar
5	19T34530	Tornillo de cabeza de botón (estándar)	4	Comprar
	19M2562S	Tornillo de cabeza plana (I85, G85)	1	Comprar
	19T34530	Tornillo de cabeza de botón (I85)	1	Comprar
	19T31664	Tornillo de cabeza allen (I85)	2	Comprar
6	15T33977	Tapa de la flecha del engrane loco	2	Comprar
	15T35351	Tapa de la flecha del engrane loco (TG6N-I85)	2	Comprar
	15T35612	Tapa de la flecha del engrane loco (TG6N-S71) (vea la página 21 para la instalación)	2	Comprar
7	13T38286	Empaque	2	Comprar
8	10T24175	Balero de entrada	2	Comprar
9	24T23937	Anillo de retención (según se requiera) 4 engrane de salida	2	Comprar
11	21T34281	Rondana de empuje	2	Comprar
	21T38375	Rondana recubierta (engranes A) 4 engrane de entrada	2	Comprar
13	49T33959	Clutch	1	Comprar
	49T38158	Clutch (A69) 4 engrane de relación	1	Comprar
15	07T33974	Flecha del engrane loco	1	Comprar
17	13T64246	Empaque	1	Comprar
	01T37765	Carcasa de 6 tornillos (6F)	1	Comprar
	01T33958	Carcasa estándar de 6 tornillos	1	Comprar
	01T34461	Carcasa estándar de 8 tornillos	1	Comprar
	01T35032	Carcasa de 8 tornillos ‘M’	1	Comprar
	01T35342	Carcasa de 6 tornillos (TG6N)	1	Comprar
	06T41757	Flecha “X”, “C”, “2”	1	Comprar
	06T36857	Flecha “B”	1	Comprar
	06T35048	Flecha “Q”, “S”	1	Comprar
	06T35082	Flecha “R”	1	Comprar
	06T39143	Flecha hidráulica “M”, “K”, “6”	1	Comprar
	06T38373	Flecha hidráulica “KG”	1	Comprar
	06T39140	Flecha hidráulica “F”, “N”	1	Comprar
	06T39136	Flecha hidráulica “G”	1	Comprar
	06T39139	Flecha hidráulica “L”	1	Comprar
	06T36136	Flecha hidráulica “P”	1	Comprar
	06T38374	Flecha hidráulica “PG”	1	Comprar
	06T38261	Flecha hidráulica “I”	1	Comprar
	06T37335	Flecha hidráulica “T”	1	Comprar
	06T38242	Flecha hidráulica “Z”, TG8F-E80	1	Comprar
	06T63182	Flecha “X”, “C”, “2”		Pregunte por disponibilidad
	06T63180	Flecha “B”		Comprar
	06T63170	Flecha “Q”, “S”		Comprar
	06T63176	Flecha “M”, “K”, “6”		Pregunte por disponibilidad
	06T63184	Flecha “KG”		Comprar
	06T63168	Flecha “F”, “N”		Pregunte por disponibilidad
	06T63172	Flecha “P”		Comprar
	06T63185	Flecha “PG”		Comprar
	06T63187	Flecha “I”		Comprar
20	26T01627	Cuña woodruff (flecha estándar)	1	Comprar
	26T35254	Cuña (solamente flecha “F”)	1	Comprar
21	11T37790	Retén de flecha (se requieren 2 para salida “KG” o “PG”)	1	Comprar
	11T38247	Retén de flecha (tapas de balero de salida “I” y “Z”)		Comprar
	15T41683	Salida “B”, “C”, “2”, “X”***	1	Comprar
	14T39166	Brida hidráulica “T”, “Q”, “R”	1	Comprar
	14T39165	Brida hidráulica “G”	1	Comprar
	14T39163	Brida hidráulica “K”, “KG”, “L”, “P”, “PG”	1	Comprar
	14T39167	Brida hidráulica “M”	1	Comprar
	14T39162	Brida hidráulica “S”	1	Comprar
	14T38259	Brida hidráulica “I”	1	Comprar
	14T38244	Brida hidráulica “Z”	1	Comprar
	14T39528	Brida hidráulica “6”, “6G”	1	Comprar
	14T39538	Brida hidráulica KW, PW, estría húmeda, sin retén de flecha 11T37790	1	Comprar
	18T38246	Anillo piloto “I”, “Z”, hidráulico (vea la página 15)	1	Comprar
	14T37357	Brida de acoplamiento “C”. El par de apriete recomendado de todos los tornillos de cabeza hexagonal es de 25 pies-libra; si los tornillos se aflojan con el tiempo, deseche el tornillo	1	Comprar
	14T37378	Brida de acoplamiento “2”	1	Comprar
	12T36521	O-ring de bomba KW, PW	1	Comprar
	21T20092	Rondana plana (solamente “2”, “C”, “X”)	1	Comprar
	19T38266	Tornillo (solamente “2”, “C”, “X”)	1	Comprar
23	19T34462	Tornillo (solamente ensamble hidráulico L, K, P, “KG”, “PG”)	4	Comprar
	19T38249	Solamente ensamble de brida hidráulica “M”	4	Comprar
	19M84478	Solamente ensamble de brida hidráulica “N”	4	Comprar
	19T41756	(Tapa con piloto B)	4	Comprar
	19T96512	Tornillo (solamente hidráulica “I”, “Z”)	4	Comprar
	19MK4717	Kit de tornillos para brida “G” (opción)	1	Comprar
	13M51717	Tubo eliminador de empaque (solamente para W80)	1	Comprar
24	13M35091	Empaque de 6 tornillos de .010	1	Comprar
	13M35092	Empaque de 6 tornillos de .020	1	Comprar
	13M13541	Empaque Allison (U60, A69)	1	Comprar
	13M35151	Empaque de 8 tornillos de .010	1	Comprar
	13M35152	Empaque de 8 tornillos de .020	2	Comprar
	13T35198	Empaque de .010 (TG6N-I85)	1	Comprar
	13T35199	Empaque de .020 (TG6N-I85)	1	Comprar
	13T62705	Empaque especial (8F-E80)	1	Comprar
	30T38111	Switch indicador positivo para ensamble 1 y 4 (blanco), normalmente abierto	1	Comprar
	30T38110	Switch indicador positivo para ensamble 2 y 3 (negro), normalmente cerrado	1	Comprar
	25T35724	Tapón F, G, K, M, N, Q, S	1	Comprar
	25T35725	Tapón L, P		Comprar
	25T38309	Tapón I		Pregunte por disponibilidad
	25T35520	Tapón R		Comprar
	25T37387	Tapón T		Comprar
	25T35936	Tapón Z		Comprar
27	43T37236	Grasera (“KG” o “PG”)	1	Comprar
28	58T38789	Anillo de instalación (brida de salida “K”, “L”, “P”, “KG”, “PG”, “Z”, “6”, ”6G”)	1	Comprar
29	19T41756	Tornillo (salida “B”, “C”, “2”, “X”)	4	Comprar
	26T37992	Pasadores guía (TG6F)	2	Comprar
	30M91113	Switch de dos terminales, normalmente abierto (opción I) (plateado)	1	Comprar
	30M92247	Switch de dos terminales, normalmente cerrado (opción I) (dorado)		Comprar
	30TK4123	Switch con conector con capuchón, normalmente cerrado	1	Comprar
	30TK4124	Switch con conector con capuchón, normalmente abierto		Comprar
	36M111NP	Placa de identificación	1	Comprar
	36MK3841	Paquete de etiquetas	1	Comprar
	TGGSKA1	Kit de empaques y retenes, cambio por aire: ítems 3, 3a 7, 17, 21 (1) 12T36526 (vea la tapa de aire, página 6, ítems 10 y 4). Kit de empaques y retenes, cambio por cable: ítems 3, 3a, 7	1	Comprar
	TGGSKT1	Kit de empaques y retenes E-Hydra (12/07 y posteriores)	1	Comprar
	TGRBKA1	Kit de reconstrucción, cambio por aire, ítems 3, 3a, 4, 7, 8, 9	1	Comprar
	TGRBKT1	Kit de reconstrucción E-Hydra (12/07 y posteriores), ítems 3	1	Comprar

Tabla de selección de juegos de engranes

Ítem	Número de parte	Descripción	Cant.	Comprar
12	03T38783	Engrane de entrada, 30T, transmisión A69		Comprar
12	03T34810	Engrane de entrada, 18T, transmisión C57		Descontinuada: llámenos por un reemplazo
12	03T34452	Engrane de entrada, 23T, transmisión C60		Comprar
12	03T34454	Engrane de entrada, 20T, transmisión C61		Comprar
12	03T34453	Engrane de entrada, 24T, transmisión C70		Comprar
12	03T34455	Engrane de entrada, 28T, transmisión C76		Descontinuada: llámenos por un reemplazo
12	03T40079	Engrane de entrada, 37T, transmisión D94		Descontinuada: llámenos por un reemplazo
12	03T62715	Engrane de entrada, 33T, transmisión E80		Comprar
12	03T94192	Engrane de entrada, 42T, transmisión F10		Descontinuada: llámenos por un reemplazo
12	03T35189	Engrane de entrada, 42T, transmisión F11		Comprar
12	03T35031	Engrane de entrada, 21T, transmisión F61		Comprar
12	03T35613	Engrane de entrada, 25T, transmisión F62		Descontinuada: llámenos por un reemplazo
12	03T35024	Engrane de entrada, 24T, transmisión F63		Comprar
12	03T35025	Engrane de entrada, 25T, transmisión F65		Descontinuada: llámenos por un reemplazo
12	03T38140	Engrane de entrada, 24T, transmisión F66		Comprar
12	03T37657	Engrane de entrada, 26T, transmisión F70		Comprar
12	03T96626	Engrane de entrada, 29T, transmisión F75		Comprar
12	03T37740	Engrane de entrada, 28T, transmisión F84		Comprar
12	03T39458	Engrane de entrada, 28T, transmisión F86		Comprar
12	03T43207	Engrane de entrada, 31T, transmisión F89		Comprar
12	03T96624	Engrane de entrada, 26T, transmisión G70		Comprar
12	03T34325	Engrane de entrada, 27T, transmisión G73		Comprar
12	03T37766A	Engrane de entrada, 28T, transmisión G79		Comprar
12	03T35180	Engrane de entrada, 30T, transmisión G85		Comprar
12	03T34456	Engrane de entrada, 24T, transmisión H65		Comprar
12	03T35194	Engrane de entrada, 23T, transmisión I80		Comprar
12	03T37328	Engrane de entrada, 34T, transmisión I84		Comprar
12	03T35350	Engrane de entrada, 38T, transmisión I85		Comprar
12	03T34597	Engrane de entrada, 26T, transmisión M65		Comprar
12	03T38530	Engrane de entrada, 31T, transmisión M80		Comprar
12	03T38531	Engrane de entrada, 30T, transmisión M83		Descontinuada: llámenos por un reemplazo
12	03T37219	Engrane de entrada, 32T, transmisión M89		Comprar
12	03T42337	Engrane de entrada, 26T, transmisión M90		Comprar
12	03T37655A	Engrane de entrada, 35T, transmisión N10		Comprar
12	03T35730	Engrane de entrada, 16T, transmisión N56		Comprar
12	03T34449	Engrane de entrada, 23T, transmisión N60		Comprar
12	03T39158	Engrane de entrada, 24T, transmisión N70		Descontinuada: llámenos por un reemplazo
12	03T37024	Engrane de entrada, 27T, transmisión N78		Comprar
12	03T35489A	Engrane de entrada, 30T, transmisión N79		Descontinuada: llámenos por un reemplazo
12	03T35488A	Engrane de entrada, 28T, transmisión N80		Comprar
12	03T34457	Engrane de entrada, 28T, transmisión N81		Descontinuada: llámenos por un reemplazo
12	03T36591	Engrane de entrada, 27T, transmisión N92		Comprar
12	03T35360	Engrane de entrada, 24T, transmisión R68		Comprar
12	03T34286	Engrane de entrada, 21T, transmisión S60		Comprar
12	03T96746	Engrane de entrada, 22T, transmisión S61		Comprar
12	03T38184	Engrane de entrada, 22T, transmisión S63		Comprar
12	03T94243	Engrane de entrada, 26T, transmisión S68		Comprar
12	03T34287	Engrane de entrada, 24T, transmisión S70		Descontinuada: llámenos por un reemplazo
12	03T35540	Engrane de entrada, 29T, transmisión S71		Comprar
12	03T37918	Engrane de entrada, 28T, transmisión S73		Comprar
12	03T37016	Engrane de entrada, 32T, transmisión S80		Comprar
12	03T37015	Engrane de entrada, 36T, transmisión S89		Comprar
12	03T36552	Engrane de entrada, 21T, transmisión T61		Comprar
12	03T38546	Engrane de entrada, 29T, transmisión T81		Comprar
12	03T35650	Engrane de entrada, 28T, transmisión T82		Comprar
12	03T34451	Engrane de entrada, 20T, transmisión U57		Comprar
12	03T34285	Engrane de entrada, 24T, transmisión U60		Comprar
12	03T39495	Engrane de entrada, 24T, transmisión U62		Comprar
12	03T34450	Engrane de entrada, 24T, transmisión U67		Comprar
12	03T34284	Engrane de entrada, 24T, transmisión U68		Comprar
12	03T35107	Engrane de entrada, 25T, transmisión U80		Comprar
12	03T34326	Engrane de entrada, 31T, transmisión W80		Comprar
12	03T35033A	Engrane de entrada, 36T, transmisión W96		Comprar
12	03T96773	Engrane de entrada, 24T, transmisión X68		Comprar
12	03T17306A	Engrane de entrada, 38T, transmisión Z10		Comprar
12	03T39491A	Engrane de entrada, 32T, transmisión Z90		Descontinuada: llámenos por un reemplazo
12	03T39492A	Engrane de entrada, 32T, transmisión Z91		Comprar
12	03T37260A	Engrane de entrada, 32T, transmisión Z92		Descontinuada: llámenos por un reemplazo
12	03T37784A	Engrane de entrada, 32T, transmisión Z93		Comprar
12	03T35935A	Engrane de entrada, 37T, transmisión Z98		Descontinuada: llámenos por un reemplazo
12	03T17307A	Engrane de entrada, 31T, transmisión Z99		Comprar
14	04T34277	Engrane de relación, 13T, relación 04		Comprar
14	04T34275	Engrane de relación, 16T, relación 05		Comprar
14	04T34441	Engrane de relación, 19T, relación 06		Comprar
14	04T34271	Engrane de relación, 21T, relación 07		Comprar
14	04T35186	Engrane de relación, 23T, relación 08		Comprar
14	04T34399	Engrane de relación, 24T, relación 09		Comprar
14	04T34605	Engrane de relación, 31T, relaciones 18, 18H		Comprar
14	04T35155	Engrane de relación, 26T, relación 12H		Comprar
14	04T35363	Engrane de relación, 27T, relación 13H		Comprar
14	04T34598	Engrane de relación, 29T, relación 15H		Comprar
10	02T34278	Engrane de salida, 36T, relación 04		Comprar
10	02T34276	Engrane de salida, 34T, relación 05		Comprar
10	02T34440	Engrane de salida, 31T, relación 06		Comprar
10	02T34272	Engrane de salida, 29T, relación 07		Comprar
10	02T35185	Engrane de salida, 26T, relación 08		Comprar
10	02T34398	Engrane de salida, 26T, relación 09		Comprar
10	02T35162	Engrane de salida, 23T, relación 12H		Comprar
10	02T35362	Engrane de salida, 21T, relación 13H		Comprar
10	02T39172	Engrane de salida, 20T, relación 15H		Comprar
10	02T34601	Engrane de salida, 18T, relación 18H		Comprar
	20MKM604	Kit de birlos métricos, requerido con la tapa de cambios especial (nota 9)		Comprar
	52TK4470	Paquete de empaques, TG6B-A69		Comprar
	36M35665TC	Calcomanía de sello para visera, se vende con el engrane en caja (nota 12)	usado	Comprar
	21T38375	Rondana de empuje recubierta, ítem 11 (los engranes con “A” incluyen 2)		Comprar

Opción de tapa de aire “A” o “E”: lista de partes y descripción

Ítem	Número de parte	Descripción	Cant.	Comprar
1	19T34494	Tornillo	4	Comprar
2	28T35675	Copa de la tapa (lado cerrado)	1	Comprar
3	28T34480	Copa de la tapa	1	Comprar
4	13T38286	Empaque*	2	Comprar
5	27T35073	Resorte	1	Comprar
6	19T35681	Tornillo	1	Comprar
7	22T35682	Tuerca	1	Comprar
8	16T35377	Carcasa de la tapa	1	Comprar
9	49T35204	Pistón	1	Comprar
10	28T35205	Anillo V	2	Comprar
11	25T34029	Tapón	1	Comprar
12	28T34481	Horquilla	1	Comprar
13	28T35695	Guía de doble efecto	2	Comprar

Kits de conversión para instalación de tapa invertida 16TK3835, 16TK3836, 16TK3837

Ítem	Número de parte	Descripción	Cant.	Comprar
12	28T35581	Horquilla	1	Comprar
14	28T35184	Placa adaptadora	1	Comprar
15	19T35237	Tornillo de cabeza allen	4	Comprar
16	19T35236	Tornillo de cabeza hexagonal	2	Comprar
17	19T33233	Tornillo de cabeza hexagonal	4	Comprar
N.S.	13T64246	Empaque	1	Comprar

Opción de tapa de cable “C”: lista de partes y descripción

Ítem	Número de parte	Descripción	Cant.	Comprar
1	12T36878	O-ring	1	Comprar
2	17T34495	Riel de cambios	1	Comprar
3	19T34259	Tornillo	2	Comprar
4	17T34254	Palanca de cambios	1	Comprar
5	28T35061	Rondana de retención	1	Comprar
6	12T36871	O-ring	1	Comprar
7	16T34473	Carcasa de la tapa de cable	1	Comprar
8	28T34476	Horquilla	1	Comprar
9	21T35071	Rondana de cobre	1	Comprar
10	27T34253	Resorte	1	Comprar
11	28T34252	Émbolo de retención	1	Comprar
12	28T34474	Placa de la horquilla	1	Comprar
13	28T34261	Gatillo	1	Comprar
	16T35166)	Puerto del respiradero (W96) 17, (1)12T36526 (ítem 7		Comprar

Opción Lectra Shift “S”: lista de partes y descripción

Ítem	Número de parte	Descripción	Cant.	Comprar
1	19T34494	Tornillo	4	Comprar
2	28T35675	Copa de la tapa (lado del resorte)	1	Comprar
3	28T35387	Copa de la tapa (solenoide)	1	Comprar
4	13T38286	Empaque*	2	Comprar
5	27T35073	Resorte (largo, 2.75)	1	Comprar
6	19T35680	Tornillo	1	Comprar
7	22T35683	Tuerca de seguridad	1	Comprar
8	16T35377	Carcasa de la tapa	1	Comprar
9	49T35389	Pistón	1	Comprar
10	12T35304	O-ring	1	Comprar
11	28T34481	Horquilla	1	Comprar
12	28T35695	Guía (larga)	1	Comprar
13	28T35390	Guía (corta)	1	Comprar
14	27T35391	Resorte (corto, 1.09)	1	Comprar
15	28T35392	Espaciador	1	Comprar
16	28TK4587	Solenoide (con kit de cable de tierra)	1	Comprar

Lista de partes del ensamble de tapa de cambios E-Hydra Shift, fabricado antes de 12/07

Ítem	Número de parte	Descripción	Cant.	Comprar
1	19T34494	Tornillo	4	Comprar
2	28T40052	Copa del resorte	1	Pregunte por disponibilidad
3	19T35681	Tornillo	1	Comprar
4	28T38167	Horquilla, ensamble 1 o 4	1	Comprar
	28T34481	Ensamble 2 o 3		Comprar
5	28T40053	Guía	1	Comprar
6	16T40050	Tapa de la carcasa	1	Pregunte por disponibilidad
7	1214KES5C00	Retenedor, incluido con 28TA4685	1	Pregunte por disponibilidad
8	13T40303	Empaque	2	Pregunte por disponibilidad
9	28T39592	Flecha de cambios, estándar, 16TA4682 y 16TA4683	1	Comprar
	28T40214	Flecha de cambios, Allison 1000/2000 (16TA4844 y 16TA4845)		Pregunte por disponibilidad
10	27T39813	Resorte	1	Comprar
11	28T39814	Balín	1	Comprar
12	28T40051	Adaptador, estándar, 16TA4682 y 16TA4683	1	Comprar
	28T40215	Adaptador, Allison 1000/2000 (16TA4844 y 16TA4845)		Pregunte por disponibilidad
13	19T34028	Tornillo	2	Comprar
14	12T36280	O-ring	1	Comprar
15	28T39175	Adaptador	1	Comprar
16	28TA4685	Ensamble de cilindro (ref. 194KES5E212), 12V	1	Comprar
N.S.	12T35343	O-ring, incluido con 28TA4685	1	Comprar

Lista de partes del ensamble de tapa de cambios E-Hydra Shift, fabricado de 04/10 a la fecha

Ítem	Número de parte	Descripción	Cant.	Comprar
1	19T34028	Tornillo de cabeza hexagonal ¼-20 X 5⁄8	2	Comprar
2	15T33977	Tapa de la flecha	1	Comprar
3	13T38286	Empaque	1	Comprar
4	19T40289	Tornillo de cabeza hexagonal 3⁄8-24 UNF X 1.00	1	Comprar
5	28T40053	Guía	1	Comprar
6	28T34481	Horquilla	1	Comprar
7	16T41696	Tapa de la carcasa (ensamble 2 o 3)	1	Comprar
	16T41695	Tapa de la carcasa (ensamble 1 o 4)		Comprar
8	28T41391	Balín de acero de ⅜	1	Comprar
9	27T41384	Resorte	1	Comprar
10	12T41760	O-ring del émbolo de retención	1	Comprar
11	28T41383	Émbolo de retención	1	Comprar
12	28T41694	Varilla de cambios	1	Comprar
13	1214ECO1000	Retenedor	1	Pregunte por disponibilidad
14	28TA4685	Ensamble de cilindro	1	Comprar
15	19T34512	Tornillo de cabeza de botón con hueco hexagonal (allen)	2	Comprar
16	30T38110	Switch indicador	1	Comprar

Opción de tapa de aire “4” o “5”: lista de partes y descripción

Ítem	Número de parte	Descripción	Cant.	Comprar
1	19T34494	Tornillo	4	Comprar
2	28T35675	Copa de la tapa (lado cerrado)	1	Comprar
3	28T34480	Copa de la tapa	1	Comprar
4	13T38286	Empaque*	2	Comprar
5	27T35073	Resorte (largo, 2.75)	1	Comprar
6	19T35681	Tornillo	1	Comprar
7	22T35683	Tuerca	1	Comprar
8	16T35377	Carcasa de la tapa	1	Comprar
9	49T38168	Pistón	1	Comprar
10	28T35205	Anillo V	2	Comprar
11	25T34029	Tapón	1	Comprar
12	28T38167	Horquilla (ensamble 1 o 4, con muesca)	1	Comprar
12a	28T34481	Horquilla (ensamble 2 o 3)	1	Comprar
13	28T35695	Guía	2	Comprar

Opción de tapa de cable “Z”: lista de partes y descripción

Ítem	Número de parte	Descripción	Cant.	Comprar
1	12T36878	O-ring	1	Comprar
2	17T34495	Riel de cambios	1	Comprar
3	19T34259	Tornillo	2	Comprar
4	17T34254	Palanca de cambios	1	Comprar
5	28T35061	Rondana de retención	1	Comprar
6	12T36871	O-ring	1	Comprar
7	16T34473	Carcasa de la tapa de cable	1	Comprar
8	28T34476	Horquilla	1	Comprar
9	21T35071	Rondana de cobre	1	Comprar
10	27T34253	Resorte	1	Comprar
11	28T34252	Émbolo de retención	1	Comprar
12	28T38164	Placa de la horquilla (ensamble 1 y 4)	1	Comprar
12a	28T38165	Placa de la horquilla (ensamble 2 y 3)	1	Comprar
13	28T34261	Gatillo	1	Comprar
14	18T38166	Espaciador	1	Comprar

Opción Lectra Shift “6”: lista de partes y descripción

Ítem	Número de parte	Descripción	Cant.	Comprar
1	19T34494	Tornillo	4	Comprar
2	28T35675	Copa de la tapa (lado del resorte)	1	Comprar
3	28T35387	Copa de la tapa (solenoide)	1	Comprar
4	13T38286	Empaque*	2	Comprar
5	27T35073	Resorte (largo, 2.75)	1	Comprar
6	19T35680	Tornillo	1	Comprar
7	22T35683	Tuerca de seguridad	1	Comprar
8	16T35377	Carcasa de la tapa	1	Comprar
9	49T38169	Pistón	1	Comprar
10	12T35304	O-ring	1	Comprar
11	28T38167	Horquilla (ensamble 1 y 4, con muesca)	1	Comprar
11a	28T34481	Horquilla (ensamble 2 y 3)	1	Comprar
12	28T35695	Guía (larga)	1	Comprar
13	28T35390	Guía (corta)	1	Comprar
14	27T35391	Resorte (corto, 1.09)	1	Comprar
15	28T35392	Espaciador	1	Comprar
16	28TK4587	Solenoide (con kit de cable de tierra)	1	Comprar

Kits de instalación del sistema de cambio eléctrico con aire, serie TG, 48M61200-A y 48M62400-A

Ítem	Número de parte	Descripción	Cant.	Comprar
1	44MB2164	Niple de tubo	1	Comprar
2	31M15759	Válvula de protección de presión	1	Comprar
3	44MB6844	Conexión para tubo	3	Comprar
4	44MB6942	Conexión para tubo (codo)	1	Comprar
5	35M30692	Válvula solenoide de 12V	1	Comprar
	35M31692	Válvula solenoide de 24V	1	Comprar
6	45M44430	Tubería de aire, 30 pies	1	Comprar
7	37M18000	Cable eléctrico, 30 pies	30	Comprar
8	34M18009	Terminal de ojillo	1	Comprar
9	34M18250	Terminal de pala	3	Comprar
10	34M18002	Conector a tope	3	Comprar
11	33T36299	Ensamble de fusible	1	Comprar
12	36MA1005	Soporte de tablero	1	Comprar
13	36M01007	Placa frontal	1	Comprar
14	30T35687	Switch 12VDC	1	Comprar
	30T35712	Switch 24VDC		Comprar
15	34T38163	Conector con capuchón	1	Comprar
N.S.	36MK1007	Kit de tornillos (incluye: 6 tornillos, 6 tuercas, 6 rondanas planas, 6 rondanas de presión)	1	Comprar

Sistema de cambio eléctrico con aire, serie TG

Ítem	Número de parte	Descripción	Cant.	Comprar
13	36T35431	Placa frontal	1	Comprar
16	30M91113	Switch indicador 1 o 4	1	Comprar
	30M92247	Switch indicador 2 o 3	1	Comprar
17	34MA1420	Arnés	1	Comprar
18	34M18009	Terminal de ojillo	2	Comprar
19	37M18000	Cable eléctrico	15	Comprar
21	32MSR12V	Luz de 12VDC	1	Comprar
22	34M18187	Terminal de pala	2	Comprar

Sistema estándar de cambio por aire, serie TG

Ítem	Número de parte	Descripción	Cant.	Comprar
4	44MB6942	Conexión para tubo (codo)	3	Comprar
12	35T37955	Válvula de aire	1	Comprar
13	36T38049	Soporte de tablero	1	Comprar
14	36T38016	Placa frontal	1	Comprar
N.S.	22MX2520	Tuerca hexagonal .25-20	4	Comprar
N.S.	19T34530	Tornillo de cabeza de botón .25-20 X .5	4	Comprar
N.S.	36MK1011	Kit de tornillos	1	Comprar

Kits de instalación del sistema estándar de cambio por aire, serie TG, 48M61250-A (luz de 12 volts) y 48M62450-A (luz de 24 volts)

Ítem	Número de parte	Descripción	Cant.	Comprar
1	44MB2164	Niple de tubo	1	Comprar
2	31M15759	Válvula de protección de presión	1	Comprar
3	44MB6844	Conexión para tubo	1	Comprar
4	44MB6942	Conexión para tubo (codo)	2	Comprar
5	44MB6842	Conexión para tubo	1	Comprar
6	45M44430	Tubería de aire, 30 pies	1	Comprar
7	37M18000	Cable eléctrico, 12 pies	12	Comprar
8	33T36299	Ensamble de fusible	1	Comprar
9	34M18002	Conector a tope	3	Comprar
10	34T38163	Conector con capuchón	1	Comprar
11	32M12001	Luz de 12V	1	Comprar
	32M24001	Luz de 24V	1	Comprar
12	35M18653	Válvula de aire	1	Comprar
13	36MA1004	Soporte de tablero	1	Comprar
14	36M01005	Placa frontal	1	Comprar
N.S.	36MK1007	Kit de tornillos (incluye: 6 tornillos, 6 tuercas, 6 rondanas planas, 6 rondanas de presión)	1	Comprar
	48M61250-A	Sin el ítem 12; igual (válvula de aire 35M18653)		Comprar

Sistema estándar de cambio por aire, serie TG (continuación)

Ítem	Número de parte	Descripción	Cant.	Comprar
15	30M91113	Switch indicador 1 o 4	1	Comprar
	30M92247	Switch indicador 2 o 3	1	Comprar
16	34MA1420	Arnés	1	Comprar
17	34M18009	Terminal de ojillo	2	Comprar
18	37M18180	Cable eléctrico	1	Comprar

Kit base 48TK4518, opción de cambio “N”

Ítem	Número de parte	Descripción	Cant.	Comprar
9	23T35796	Soporte del solenoide	1	Pregunte por disponibilidad
10	44MB6844	Conexión de compresión	2	Comprar
12	19T35800	Tornillo de máquina	2	Comprar
15	21T35901	Rondana de presión	2	Comprar
16	19T20522	Tornillo de cabeza hexagonal	1	Comprar
17	22T35145	Tuerca hexagonal	1	Comprar
19	44MB6842	Conexión de compresión	1	Comprar
20	44MB6942	Conexión de compresión	1	Comprar
21	45M44430	Tubería, 30 pies	1	Comprar
22	34T35436	Terminal de pala macho de .250"	2	Comprar
23	34T35908	Terminal de pala hembra de .250"	2	Comprar
24	35M30692	Solenoide de 12 VDC	1	Comprar
N.S.	37T42512	Cable de 12.5 pies	1	Comprar
N.S.	34M18002	Conector a tope	4	Comprar
N.S.	36MK1210A	Kit de luz 1999-2002	1	Comprar
	48TK4516	Excepto: mismo relevador 30T37926		Comprar
	30T38973	En su lugar		Comprar

Kit de activación 48TK4516 para Nissan 2003-2004

Ítem	Número de parte	Descripción	Cant.	Comprar
1	30T36232	Switch del clutch	1	Comprar
2	30T38973	Relevador (2003)	1	Comprar
3	44T35790	Camisa	2	Comprar
4	44T35791	Cople de tubo	1	Comprar
5	44T35792	Tuerca	2	Comprar
6	44T35793	Te	1	Comprar
7	23T36291	Soporte del switch	1	Comprar
8	23T36264	Placa de empuje	1	Comprar
11	30T36235	Switch	1	Comprar
13	22T36293	Tuerca hexagonal	2	Comprar
14	22T36297	Tuerca hexagonal	1	Comprar
18	19T36292	Tornillo de cabeza hexagonal	2	Comprar

Kit de activación 48TK4693 para Nissan 2005-2006

Ítem	Número de parte	Descripción	Cant.	Comprar
1	30T36232	Switch del clutch	1	Comprar
2	30T38973	Relevador (2003)	1	Comprar
7	23T36291	Soporte del switch	1	Comprar
8	23T36264	Placa de empuje	1	Comprar
11	30T36235	Switch	1	Comprar
13	22T36293	Tuerca hexagonal	2	Comprar
14	22T36297	Tuerca hexagonal	1	Comprar
18	19T36292	Tornillo de cabeza hexagonal	2	Comprar
27	44TK4607	Kit de línea de aire de plástico	1	Comprar

Kit de instalación del sistema Lectra Shift, serie TG, número 48TK3981

Ítem	Número de parte	Descripción	Cant.	Comprar
1	36T35431	Placa frontal	1	Comprar
2	36MA1005	Soporte de tablero	1	Comprar
3	30T37620	Switch	1	Comprar
4	32MSR12V	Luz de 12VDC	1	Comprar
5	34T37751	Arnés	1	Comprar
6*	37T43159	Relevador	1	Comprar
7	37T35674	Ojal de hule	1	Comprar
8	19T35439	Tornillo para lámina	1	Comprar
N.S.	28T35442	Cincho	5	Comprar
N.S.	36MK1007	Kit de tornillos	1	Comprar
N.S.	36T35710	Etiqueta de tablero (MC92-01)	1	Comprar

Sistema Lectra Shift, serie TG

Ítem	Número de parte	Descripción	Cant.	Comprar
N.S.	33T37923	Fusible de 05 A	1	Pregunte por disponibilidad
N.S.	33T36951	Fusible de 40 A	1	Comprar
N.S.	37T38559	Tapa del relevador	1	Pregunte por disponibilidad

Kit de activación 48TK4686 del sistema E-Hydra Shift, serie TG

Ítem	Número de parte	Descripción	Cant.	Comprar
1	36T35431	Placa frontal	1	Comprar
2	36MA1005	Soporte de tablero	1	Comprar
3	32MSR12V	Luz de 12V	1	Comprar
4	30T39590	Switch de balancín	1	Comprar
5	34T39591	Arnés	1	Comprar
6	37T39628	Ojal de hule	1	Comprar
N.S.	36MK1007	Kit de tornillos	1	Comprar
N.S.	36T39187	Etiqueta de tablero	1	Comprar
N.S.	36T40209	Etiqueta de precaución	1	Comprar

Opción “Z”: kit 14TA4423, brida SAE “B”, estría SAE “C” de 1-1/4 pulg. 14T

Ítem	Número de parte	Descripción	Cant.	Comprar
4a	10T38248	Balero	1	Comprar
9	24T23937	Anillo de retención	2	Comprar
19	06T38242	Flecha de salida	1	Comprar
21	11T38247	Retén de flecha	1	Comprar
22	14T38244	Brida hidráulica	1	Comprar
22a	18T38246	Anillo piloto	1	Comprar
23	19T96512	Tornillo	4	Comprar
26	25T35936	Tapón	1	Comprar

Opción “I”: kit 14TA4422, DIN 5462

Ítem	Número de parte	Descripción	Cant.	Comprar
4a	10T38248	Balero	1	Comprar
9	24T23937	Anillo de retención	2	Comprar
19	06T38261	Flecha de salida	1	Comprar
21	11T38247	Retén de flecha	1	Comprar
22	14T38259	Brida hidráulica	1	Comprar
22a	18T38246	Anillo piloto	1	Comprar
23	19T96512	Tornillo	4	Comprar
26	25T37767	Tapón	1	Comprar

Kit de tapa de balero para grasa 15TK4471

Ítem	Número de parte	Descripción	Cant.	Comprar
1	19T38772	Tornillo	4	Comprar
2a	15TA4491	Tapa de balero incluye retén 11T37790 + tapa 15T38771	1	Comprar
2b	13T38286	Empaque	2	Comprar
2c	15T33977	Tapa	2	Comprar
2d	19T34028	Tornillo	2	Comprar
3	13T38542	Empaque	1	Comprar

Kit de conversión a brida hidráulica para flecha TG “KG”, kit 14TA4551

Ítem	Número de parte	Descripción	Cant.	Comprar
	15TK4471	Kit de tapa de balero para grasa	1	Comprar
3a	12T36751	O-ring	1	Comprar
9	24T23937	Anillo de retención	2	Comprar
19	06T38373	Flecha	1	Comprar
22	14TA4535	Brida	1	Comprar
23	19T34462	Tornillo	4	Comprar
27	43T37236	Grasera (zerk). Brida: kit 06TK4441	1	Comprar
	14TA4551	Kit sin el ítem 22 (brida 14TA4535)		Comprar

Kit de conversión a brida hidráulica para flecha TG “PG”, kit 14TA4552

Ítem	Número de parte	Descripción	Cant.	Comprar
	15TK4471	Kit de tapa de balero para grasa	1	Comprar
3a	12T36751	O-ring	1	Comprar
9	24T23937	Anillo de retención	2	Comprar
19	06T38374	Flecha	1	Comprar
22	14TA4535	Brida	1	Comprar
23	19T34462	Tornillo	4	Comprar
27	43T37236	Grasera (zerk). Brida: kit 06TK4442	1	Comprar
	14TA4552	Kit sin el ítem 22 (brida 14TA4535)		Comprar

Ensambles hidráulicos

Ítem	Número de parte	Descripción	Cant.	Comprar
	14TA4528G	Flecha, tornillos de la brida hidráulica (ensamble), empaque, conversión, retén de flecha y anillo de retención. Kit número 14TA4422 (ensamble “I”)		Pregunte por disponibilidad
	14TA4531K	Flecha, tornillos de la brida hidráulica (ensamble), empaque, conversión, retén de flecha y anillo de retención. Kit número 14TA4550 (ensamble “L”)		Pregunte por disponibilidad

Ensambles especiales de brida de salida

Ítem	Número de parte	Descripción	Cant.	Comprar
	14TA4915	14TA4915 (ensamble “6”)		Comprar
	14TA3975	(Ensamble “2”) Ensamble de salida DIN		Comprar

Kits de conversión a brida hidráulica, serie TG

Ítem	Número de parte	Descripción	Cant.	Comprar
	14T39141	Brida hidráulica CS6/8, salidas F, Q, R, T		Comprar
	14T39137	Brida hidráulica CS6/8, salida G		Comprar
	14T37779	Brida hidráulica CS6/8, salidas K, KG, L, P, PG		Comprar
	14M39159	Brida hidráulica CS6/8, salida M		Comprar
	14M39130	Brida hidráulica CS6/8, salida N		Comprar
	14T35464	Brida hidráulica CS6/8, salida S		Comprar
	14T38981	Brida hidráulica CS6/8, salida 6		Comprar
	14T39166	Brida hidráulica TG, salidas F, Q, R, T	brida	Comprar
	14T39165	Brida hidráulica TG, salida G		Comprar
	14T39163	Brida hidráulica TG, salidas K, KG, L, P, PG	brida	Comprar
	14T39167	Brida hidráulica TG, salida M		Comprar
	14T39164	Brida hidráulica TG, salida N		Comprar
	14T39162	14T35464 obsoleto		Comprar
	14T38259	Brida hidráulica TG, salida I		Comprar
	14T38244	Brida hidráulica TG, salida Z		Comprar
	14T39528	Brida hidráulica TG, salida 6	bridas	Comprar
	14TA4915	Kit de flecha y brida TG, salida	6	Comprar
	14TA4528	Kit de flecha y brida TG, salida	G	Comprar
	14TA4531	Kit de flecha y brida TG, salida	K	Comprar
	14TA4550	Kit de flecha y brida TG, salida	L	Comprar
	14TA4553	Kit de flecha y brida TG, salida	M	Comprar
	14TA4532	Kit de flecha y brida TG, salida	P	Comprar
	14TA4529	Kit de flecha y brida TG, salida	Q	Comprar
	14TA4541	Kit de flecha y brida TG, salida	R	Comprar
	14TA4530	Kit de flecha y brida TG, salida	S	Comprar
	14TA4533	Kit de flecha y brida TG, salida	T	Comprar
	14TA4551	Kit de flecha y brida TG, salida KG		Comprar
	14TA4552	Kit de flecha y brida TG, salida PG		Comprar
	14TA4422	Kit de flecha y brida TG, salida I	I **	Comprar
	14TA4423	Kit de flecha y brida TG, salida Z	Z **	Comprar
	14TA3974	Kit de flecha y brida TG, salida C	C **	Comprar
	14TA3975	Kit de flecha y brida TG, salida 2	2 **	Comprar
	12T36751	O-ring, salidas 6, G, K, L, M, P, Q, R, S, T, KG, PG		Comprar
	26T01627	Cuña/rondana, salida B		Comprar
	21T20092	Cuña/rondana, salidas C, 2, X		Comprar

Kits de flecha y brida, serie TG

Ítem	Número de parte	Descripción	Cant.	Comprar
	14TA4914	Brida con retén, salida 6		Comprar
	14TA4537	Brida con retén, salida G		Comprar
	14TA4555	Brida con retén, salida M		Comprar
	14TA4536	Brida con retén, salidas Q, R, T		Comprar
	14TA4538	Brida con retén, salida S		Comprar
	19M31200	Tornillo, salida M		Comprar
	15TA5220	Brida con retén, salidas B, C, 2, X		Comprar

Dimensiones de montaje en pulgadas (mm)

Ítem	Número de parte	Descripción	Cant.	Comprar
	19T34530			Comprar
	19M2562S	Ubique el segundo empaque y aplique RTV aquí (13T38286)		Comprar

Kits de montaje y paquetes de empaques

Ítem	Número de parte	Descripción	Cant.	Comprar
	TG6STG6D	TG6N-S71, TG6N-S73		Pregunte por disponibilidad
1	20M38150	Birlo	6	Comprar
2	22T39282	Tuerca hexagonal	6	Comprar
1	20M39040	Birlo de 40mm	6	Comprar
1	20M39045	Birlo de 45mm	2	Comprar
1	20T37990	Birlo de 1.5"	6	Comprar
	TG8STG8D	TG8M 1 13T35199		Pregunte por disponibilidad
6	19M44138	Tornillo 1 13T64246	6	Comprar
7	20M44200	Birlo 52TK4445 TG8S, TG8D,	2	Comprar
8	21ML4375	Rondana de presión TG8C (con entrada estándar	8	Comprar
9	22MX4420	Tuerca 1 IN8403	2	Comprar
	TG8BTG8C	1 13M35151		Pregunte por disponibilidad
7	20M47050	Birlo de 50mm 2 13M35152	8	Comprar

Paquetes de empaques

Ítem	Número de parte	Descripción	Cant.	Comprar
	52TK4443	TG6S, TG6D, TG6B, TG6C TG6N-S71, TG6N-S73		Comprar
	IN8403	Manual de la toma de fuerza	1	Pregunte por disponibilidad
	52TK4444	TG6S-U60, TG6B-A68		Comprar
	52TK4447	TG6N-I85		Comprar
	52TK4445	TG8S, TG8D, TG8B, engranes)		Comprar

Kit de montaje de cable 47M13802 y kit de lubricación a presión 43MK3734

Ítem	Número de parte	Descripción	Cant.	Comprar
1	07T34511	Flecha del engrane loco	1	Comprar
2	13T38286	Empaque	2	Comprar
3	15T34475	Tapa	1	Comprar
4	19T37907	Tornillo	2	Comprar
5	43T37385	Conexión con orificio	1	Comprar
6	45M4R536	Manguera	1	Comprar
1	28MZ5017	Soporte plano	1	Comprar
2	28MZ5019	Soporte giratorio	1	Comprar
3	21M10000	Rondana de presión	1	Comprar
4	19M10001	Tornillo	1	Comprar
5	19M10000	Tornillo	1	Comprar
6	28MZ5018	Tuerca de hombro	1	Comprar
7	28M15020	Tornillo opresor de cabeza cuadrada	1	Comprar
8	22MZ8019	Pasador pivote	1	Comprar
1	32M12001	Luz indicadora	1	Comprar
2	33T36299	Portafusible	1	Comprar
3	36M16818	Placa frontal del tablero	1	Comprar
4	34T38163	Conector con capuchón	1	Comprar

Otras piezas que aparecen en este manual

Ítem	Número de parte	Descripción	Cant.	Comprar
	48TK4686	Kit de activación (número y descripción)	Ítem	Comprar
	12T36526	O-ring		Comprar
	15MK33977	Kit de holgura TG		Comprar
	20MKM104	Kit de birlos métricos para toma de fuerza		Comprar
	20MKM105	Kit de birlos métricos		Comprar
	20MKM602	Kit de birlos métricos		Comprar
	20TK4049	Kit de birlos (métricos)		Comprar
	23M60270	Kit de bloque de relleno		Comprar
	29TK3863	Kit de adaptador para toma de fuerza, SAE de 6 tornillos, montaje estándar		Comprar
	29TK3954	Kit de adaptador		Comprar
	52MK1002	Paquete instantáneo de empaques para toma de fuerza		Comprar
	52TK4113	Kit de instrucciones para toma de fuerza serie TG, sin empaque		Comprar
	16TA3803	Tapa de aire 1 y 4		Comprar
	16TA3804	Tapa de aire para toma de fuerza de posición 2 y 3		Comprar
	16TA3955	Opción de toma de fuerza de doble efecto, serie TG		Comprar
	16TA6219	Tapa de aire para toma de fuerza con engrane Eaton E80		Comprar
	16TK3837	Kit de conversión a tapa de aire para toma de fuerza serie TG		Comprar
	16TA3735	Tapa de cable		Comprar
	16TA3793	Tapa de cable serie TG con puerto de respiradero		Comprar
	16TA3822-A	Tapa de flecha de cambios para toma de fuerza S-TG		Comprar
	16TA3823-A	Tapa de flecha de engrane deslizable, ensamble 2 y 3		Comprar
	28MCC120	Cable de control		Comprar
	28MK0155	Perilla del cable		Comprar
	16TA4844	Ensamble de tapa de cambios, serie TG		Comprar
	16TA4845	Ensamble de tapa de cambios, serie TG		Comprar
	16TA5008	Ensamble de tapa de cambios (1 y 4)		Comprar
	16TA5009	Ensamble de tapa de cambios, serie TG (2 o 3)		Comprar
	16TK5024	Ensamble de tapa de cambios, serie TG, estándar 1 o 4		Comprar
	16TK5025	Ensamble de tapa de cambios (kit de cambio 2 y 3)		Comprar
	16TK5026	Ensamble de tapa de cambios para cambio eléctrico/hidráulico, serie TG		Comprar
	16TK5027	Ensamble de tapa de cambios, serie TG, Allison 1000/2000		Comprar
	16TA4063	Tapa de cambios serie TG para ensambles 1 y 4		Comprar
	16TA4064	Tapa de cambios para toma de fuerza serie TG, para ensambles 2 y 3		Comprar
	16TA4060	Tapa de cambio por cable Z, ensamble 1 y 4		Comprar
	16TA4061	Tapa de cambio por cable Z, serie TG, ensambles 2 y 3		Comprar
	16TA4066	Tapa de cambios para toma de fuerza serie TG, ensambles 1 y 4		Comprar
	16TA4067	Tapa de cambios para toma de fuerza serie TG, opción Lectra Shift 6		Comprar
	16MK0200-A	Kit de conversión a eléctrico con aire, ensamble de toma de fuerza		Comprar
	16MK1200-A	Kit de conversión de eléctrico a aire, ensamble 2 y 3		Comprar
	48M61200-A	Kit de instalación del cilindro de cambio por aire para toma de fuerza		Comprar
	48M62400-A	Kit eléctrico con aire		Comprar
	48MK1435-14	Kit de conexión		Comprar
	48MK1435-23	Kit de conexión		Comprar
	16MK3803-A	Kit de tapa de aire		Comprar
	16MK3804-A	Kit de tapa de aire		Comprar
	48M61261-A	Kit de instalación de aire Da82		Comprar
	48M62450-A	Kit estándar de cambio por aire		Comprar
	48MK1434-14	Kit de piezas para toma de fuerza, 48TK6207KIT, normalmente abierto		Comprar
	48MK1434-23	Kit de conexión, normalmente cerrado		Comprar
	48T38317-A	Kit de activación por aire para toma de fuerza (sin válvula)		Comprar
	30T37926	Relevador		Comprar
	48TK4517	Kit de activación N, serie TG, Nissan 1999-2002		Comprar
	48TK4518	Kit base para opción de cambio "N", serie TG		Comprar
	48TK4693	Kit de activación serie TG para Nissan 2005-2006		Comprar
	16MK3848-A	Kit de tapa de cambios para toma de fuerza TG		Comprar
	16MK3849-A	Kit de tapa de cambios para toma de fuerza TG		Comprar
	48TK3976	Kit de arnés		Comprar
	48TK3981	Kit de instalación		Comprar
	06TK4441	Kit de conversión de flecha para toma de fuerza TG, sin brida		Comprar
	06TK4442	Kit de conversión de flecha para toma de fuerza TG, sin brida		Comprar
	15T38771	Tapa de balero, TG		Comprar
	14TA4424	Brida de acoplamiento estilo I con retén para toma de fuerza serie TG		Comprar
	14TA4425	Brida de acoplamiento tipo Z con retén para toma de fuerza serie TG		Comprar
	15MK35351	Tapa de holgura K para toma de fuerza		Comprar
	15T35074	Tapa de holgura, serie TG		Comprar
	20MK6700	Kit de birlos para toma de fuerza		Comprar
	20MK8801	Kit de birlos		Comprar
	20MKM801	Kit de birlos métricos		Comprar
	20TK4074	Kit de birlos		Comprar
	36M35644	Etiqueta del chasis para toma de fuerza serie TG		Comprar
	36M35652	Etiqueta de tablero (Eng)		Comprar
	36T38634	Etiqueta de visera		Comprar
	36T39562	Etiqueta de seguridad		Comprar
	36TK4667	Paquete de etiquetas de seguridad, serie TG		Comprar
	43MK3734	Kit de lubricación a presión		Comprar
	43MK8205	Kit de lubricación de toma de fuerza y enfriador		Comprar
	43TK6065P	Kit de bomba de lubricación		Comprar
	47M13802	Kit de montaje de cable		Comprar
	47MGM165-3	Kit de sujeción para cable de servicio pesado		Comprar

Cómo leer la placa de su Muncie TG

El orden del número de modelo es: serie, montaje, engrane de entrada, relación de velocidad, tipo de cambio, arreglo de ensamble, salida y opción especial. En el ejemplo que publica Muncie, TG-6S-U60-04 C-1-B-X: TG es la serie; 6S, registro SAE de 6 tornillos con montaje estándar; U60, el engrane de entrada universal; 04, el código de relación; C, cambio por cable (chicote); 1, lado derecho con la flecha abajo; B, flecha redonda de 1 1/4" con cuña, y X, sin opciones especiales.

En la TG, la letra del cambio es la que más importa al pedir refacciones de la tapa: A, P y 4 son tapas de aire manual; E y 5 son eléctricas con aire; C y Z son de cable. Por eso este manual trae una sección para cada tapa. Más detalles en toma de fuerza Muncie.

¿No encuentra la pieza o no está seguro de cuál lleva su unidad? Envíenos el número de la placa o una foto y le cotizamos en español.
