Toma de fuerza Muncie MC1: manual de partes y refacciones
La lista de partes de la toma de fuerza Muncie MC1, con sus diagramas y el número de parte de cada pieza. Toque un número del diagrama para encontrar la pieza y pídala en línea o por teléfono.
Esta página reúne el manual de partes de la toma de fuerza Muncie MC1: las secciones y los diagramas del libro de partes, el número de parte y la cantidad de cada pieza, y un botón para pedir en línea las que están en nuestra tienda. Busque la pieza por número de parte o por nombre en el buscador del manual.
La MC1 es de cambio por embrague, de 10 tornillos, clase Titan de servicio mediano, para las Allison 3000 y 4000.
La lista de la toma de fuerza Muncie MC1 tiene 199 piezas en 24 secciones. 192 se pueden pedir en línea con el botón Comprar; para las otras 7, llámenos o pida una cotización y le buscamos la pieza o su reemplazo.
Manuales en PDF
Toque un número en el diagrama para ver la pieza en la lista. Cada pieza con botón Comprar abre su página en nuestra tienda en línea.
Contenido del manual (24 secciones)
- Construcción del número de modelo (0)
- Detalle A, ensamble de flecha de salida (28)
- Detalle B - ensamble de carcasa (8)
- Detalle C - ensamble de tapa trasera (17)
- Detalle D - ensamble de engrane de entrada (15)
- Detalle E - ensamble de tapa de salida (14)
- Kit de instalación de solenoide integral, unidades no Muncie-Start (19)
- Kit de activación de solenoide remoto, unidades no Muncie-Start (5)
- Kit de instalación de solenoide integral, unidades Muncie-Start (2)
- Kit de activación de solenoide remoto, unidades Muncie-Start (1)
- Kit de instalación de solenoide integral sin componentes de activación (7)
- Kit de instalación de solenoide integral para chasis Hino, unidades no Muncie-Start (1)
- Kit de instalación de solenoide integral - sin componentes de activación (1)
- 20TK6353 - kit de birlos (3)
- 30T43806 - kit de switch de 12 V (4)
- 30T36453 - kit de switch de 24 V (7)
- Kit de sensor de velocidad - 31TK3873 (5)
- 43TK3881 - kit de manguera de 28" (3)
- 43TK3885 - kit de manguera de 57" (2)
- 43TK6295 - kit de manguera de solenoide remoto (5)
- MC1-GSK - kit de empaques MC1 (7)
- MC1-RBK-07A kit de reconstrucción, relaciones 07-15 (15)
- MC1-RBK-05A kit de reconstrucción, relaciones 05 y 06 (15)
- Otras piezas que aparecen en este manual (15)
Ninguna pieza de este manual coincide con su búsqueda. Pruebe con el número de parte sin guiones o envíenos la foto de la placa.
Construcción del número de modelo
Detalle A, ensamble de flecha de salida
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 12T43296 | Anillo de retención | 1 | Comprar |
| 2 | 12T36472 | O-ring | 1 | Comprar |
| 3 | 49TA6338 | Pistón | 1 | Comprar |
| 4 | 49T43298 | Copa de pistón | 1 | Comprar |
| 5 | 12T36869 | O-ring | 2 | Comprar |
| 6 | 27T36112 | Resorte de retorno del pistón | 1 | Comprar |
| 7 | 49T40641 | Disco espaciador | 7 | Comprar |
| 8 | 49T33564 | Disco de fricción | 8 | Comprar |
| 9 | 02T43059 | Cubo del clutch | 1 | Comprar |
| 06T43103 | Flecha de brida de acoplamiento | Comprar | ||
| 06T43104 | Flecha SAE B 7⁄8 " -13T | Comprar | ||
| 06T43105 | Flecha SAE C 1.25" -14T | Comprar | ||
| 06T43106 | Flecha DIN 5462 8T | Comprar | ||
| 06T43107 | Flecha SAE BB 1.0" -15T | Comprar | ||
| 06T43108 | Redonda (RD) de 1.25" con cuña de 5⁄16 " | Comprar | ||
| 11 | 21T63014 | Rondana de empuje escalonada | 1 | Comprar |
| 02TA6070 | Engrane de salida, relación 05, 37T | Comprar | ||
| 02TA6069 | Engrane de salida, relación 06, 35T | Comprar | ||
| 02TA6068 | Engrane de salida, relación 07, 33T | Comprar | ||
| 02TA6067 | Engrane de salida, relación 08, 31T | Comprar | ||
| 12 | 02TA6066 | Engrane de salida, relación 09, 30T | 1 | Comprar |
| 02TA6065 | Engrane de salida, relación 10, 29T | Comprar | ||
| 02TA6064 | Engrane de salida, relación 1 1, 28T | Comprar | ||
| 02TA6063 | Engrane de salida, relación 12, 26T | Comprar | ||
| 13 | 10T43603 | Balero de agujas | 1 | Comprar |
| 14 | 12T43295 | Anillo de retención | 1 | Comprar |
| 15 | 12T42978 | Retén de flecha | 1 | Comprar |
| 45 | 21T43294 | Rondana de empuje | 1 | Comprar |

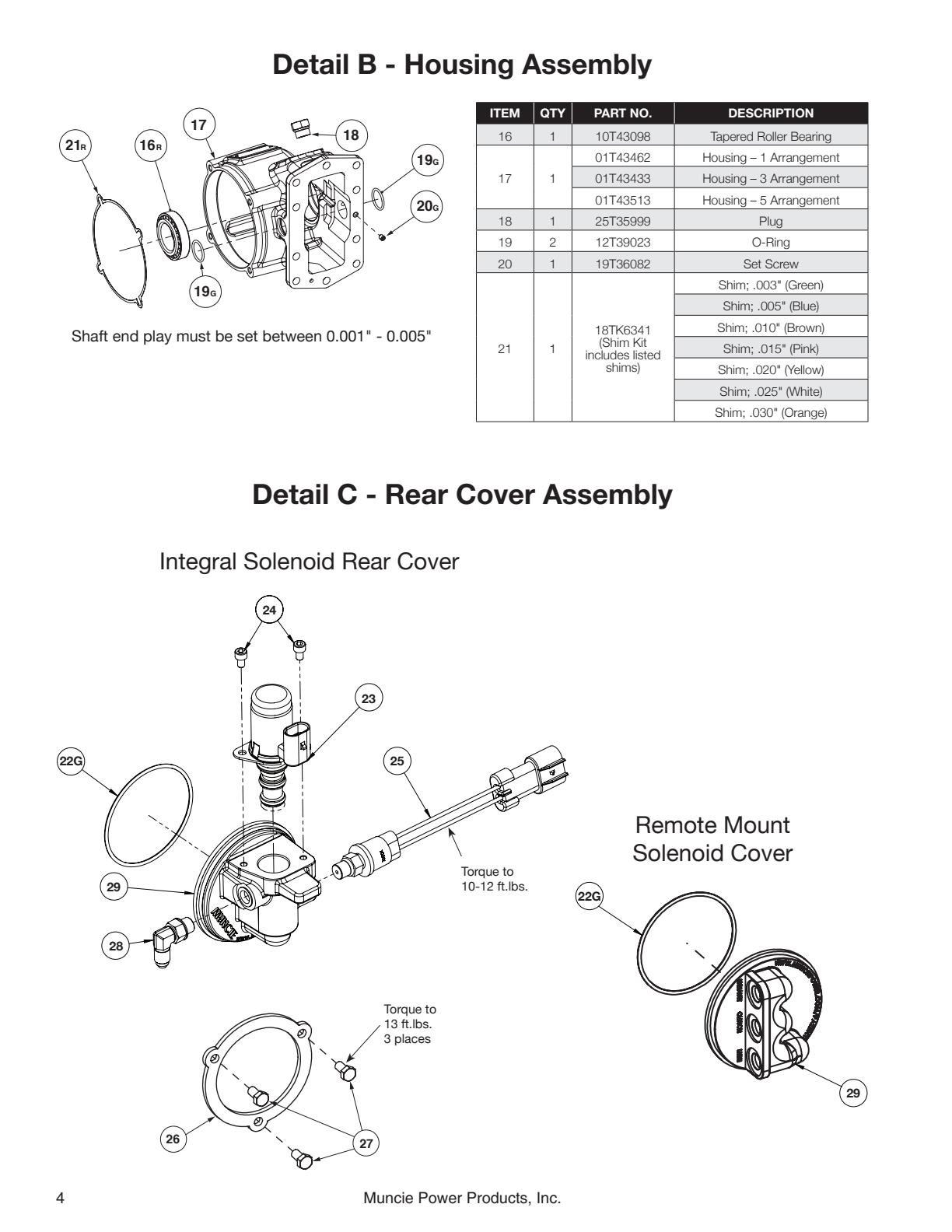

Detalle B - ensamble de carcasa
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 16 | 10T43098 | Balero de rodillos cónicos | 1 | Comprar |
| 01T43462 | Carcasa - arreglo 1 | Comprar | ||
| 17 | 01T43433 | Carcasa - arreglo 3 | 1 | Comprar |
| 01T43513 | Carcasa - arreglo 5 | Comprar | ||
| 18 | 25T35999 | Tapón | 1 | Comprar |
| 19 | 12T39023 | O-ring | 2 | Comprar |
| 20 | 19T36082 | Tornillo opresor | 1 | Comprar |
| 18TK6341 | Calza; .005" (azul) Calza; .003" (verde) Calza; .010" (café) Calza; .020" (amarillo) Calza; .025" (blanco) Calza; .030" (naranja) | Comprar |
Detalle C - ensamble de tapa trasera
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 22 | 12T36701 | O-ring | 1 | Comprar |
| 35T40860 | Válvula de solenoide de 12 V - estándar | Comprar | ||
| 35T40864 | Válvula de solenoide de 24 V | Comprar | ||
| 23 | 35T43600 | Válvula de solenoide de 12 V (usada en unidades fabricadas antes del 4/25/2020) | 1 | Comprar |
| 35T43601 | Válvula de solenoide de 24 V - estándar | Comprar | ||
| 35T62496 | Solenoide de 12 V - Muncie Start® | Comprar | ||
| 24 | 19T62950 | Tornillo de solenoide | Comprar | |
| 24 | 19T40859 | Tornillo de solenoide (usado con 35T40860 y 35T40864) | Comprar | |
| 25 | 30T60223 | Switch de presión | 1 | Comprar |
| 26 | 49T43434 | Anillo de seguro del cuerpo de válvula | 1 | Comprar |
| 27 | 19T33233 | Tornillo | 3 | Comprar |
| 28 | 43M68014 | Conexión de codo | 1 | Comprar |
| 15T43431 | Tapa trasera con solenoide integral (usada en unidades fabricadas antes del 4/25/2020) | Descontinuada: llámenos por un reemplazo | ||
| 29 | 15T62444 | Tapa Muncie Start con solenoide integral | Comprar | |
| 29 | 15T61745 | Tapa con solenoide de montaje remoto | Comprar | |
| 15T61093 | Tapa trasera con solenoide integral | Comprar | ||
| 44 | 49T62436 | Anillo de abrazadera (usado en unidades fabricadas antes del 4/25/2020) | 1 | Comprar |
Detalle D - ensamble de engrane de entrada
Ítem 31Ítem 43Ítem 30Ítem 30Ítem 31Ítem 31Ítem 32Ítem 35Ítem 33Ítem 34Ítem 36Ítem 37Ítem 38Ítem 39Ítem 42Ítem 43Ítem 41| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 30 | 18T42642 | Rondana cuadrada | 2 | Comprar |
| 31 | 10T43096 | Balero de entrada (relaciones 07-15) | Comprar | |
| 31 | 10T43287 | Balero de entrada (relaciones 05/06) | Comprar | |
| 32 | 07T43110 | Flecha del engrane loco | 1 | Comprar |
| 33 | 27T43291 | Rondana Belleville | 2 | Comprar |
| 34 | 25T41463 | Tapón | 1 | Comprar |
| 03T43085 | Engrane de entrada, relación 05, 20T/50T | Comprar | ||
| 03T43084 | Engrane de entrada, relación 06, 22T/50T | Comprar | ||
| 03T43083 | Engrane de entrada, relación 07, 24T/50T | Comprar | ||
| 03T43082 | Engrane de entrada, relación 08, 26T/50T | Comprar | ||
| 35 | 03T43081 | Engrane de entrada, relación 09, 27T/50T | 1 | Comprar |
| 03T43080 | Engrane de entrada, relación 10, 28T/50T | Comprar | ||
| 03T43086 | Engrane de entrada, relación 11, 31T/50T | Comprar | ||
| 03T43087 | Engrane de entrada, relación 12, 31T/50T | Comprar | ||
| 03T43077 | Engrane de entrada, relación 15, 34T/50T | Comprar |
Detalle E - ensamble de tapa de salida
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 36 | 19T36588 | Tornillo | 4 | Comprar |
| 37 | 11T64141 | Retén de flecha | 1 | Comprar |
| 38 | 12T34003 | O-ring | 1 | Comprar |
| 39 | 10T43097 | Balero de salida | 1 | Comprar |
| 15TA6359 | Ensamble de salida “A” | Pregunte por disponibilidad | ||
| 15TA6360 | Brida de salida “B”, “P” (versión de estría húmeda 15TA6379) | Comprar | ||
| 40* | 15TA6361 | Brida de salida “S” (versión de estría húmeda 15TA6380) | Pregunte por disponibilidad | |
| 40* | 15TA6363 | Brida de salida “C" (versión de estría húmeda 15TA6381) | Comprar | |
| 15TA6378 | Brida de salida “I” | Comprar | ||
| 15TA6365 | Brida de salida “4”, “2”, “X” | Comprar | ||
| 41 | 19T38266 | Tornillo | 1 | Comprar |
| 42 | 21T20092 | Rondana plana | Comprar | |
| 43 | 14T31499 | Brida de acoplamiento 1410 (Muncie “4”) | Comprar | |
| 43 | 14T37498 | Brida de acoplamiento DIN 120 (Muncie “2”) | 1 | Comprar |
Kit de instalación de solenoide integral, unidades no Muncie-Start
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 30T43806 | Kit de switch de 12 VNota: En kit 48TK6190 (1), 48TK6192 (1) | Comprar | |
| 1 | 30T36453 | Kit de switch de 24 VNota: En kit 48TK6191 (1), 48TK6193 (1) | Comprar | |
| 2 | 30T60223 | Switch de presiónNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| 3 | 33T36299 | Fusible de 10 A y portafusibleNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| 4 | 34M18002 | Conector a topeNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| 5 | 34M18009 | Terminal de ojilloNota: En kit 48TK6190 (2), 48TK6191 (2), 48TK6192 (2), 48TK6193 (2) | Comprar | |
| 6 | 34M18187 | Terminal de pala hembra de ³⁄16"Nota: En kit 48TK6190 (2), 48TK6191 (2), 48TK6192 (2), 48TK6193 (2) | Comprar | |
| 7 | 34M18250 | Terminal de pala hembraNota: En kit 48TK6190 (3), 48TK6191 (3), 48TK6192 (3), 48TK6193 (3) | Comprar | |
| 8 | 34T40902 | ArnésNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| 9 | 34T43180 | Cable de entrada AllisonNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| 10 | 37T35674 | Ojal de huleNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| 11 | 37T42506 | Cable de 6'Nota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| 12 | 43M68014 | GraseraNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| 13 | 43TK3881 | Kit de manguera de 28"Nota: En kit 48TK6190 (1), 48TK6191 (1) | Comprar | |
| 13 | 43TK3885 | Kit de manguera de 57"Nota: En kit 48TK6192 (1), 48TK6193 (1) | Comprar | |
| N.S. | 43T43712 | CodoNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| N.S. | 20TK6353 | Kit de birlosNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| N.S. | 13T35777 | Empaque de 10 tornillos AllisonNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar | |
| N.S. | 36MK3841 | Etiquetas de seguridadNota: En kit 48TK6190 (1), 48TK6191 (1), 48TK6192 (1), 48TK6193 (1) | Comprar |
Kit de activación de solenoide remoto, unidades no Muncie-Start
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 10 | 35T62632 | Cuerpo de válvulaNota: En kit 48TK6195 (1), 48TK6196 (1) | Comprar | |
| 14 | 43TK6295 | Kit de mangueraNota: En kit 48TK6195 (1), 48TK6196 (1) | Comprar | |
| N.S. | 19T36632 | TornilloNota: En kit 48TK6195 (2), 48TK6196 (2) | Pregunte por disponibilidad | |
| N.S. | 21T37991 | Rondana de presiónNota: En kit 48TK6195 (2), 48TK6196 (2) | Comprar | |
| N.S. | 22T35140 | Tuerca hexagonalNota: En kit 48TK6195 (2), 48TK6196 (2) | Comprar |
Kit de instalación de solenoide integral, unidades Muncie-Start
Kit de activación de solenoide remoto, unidades Muncie-Start
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| N.S. | 19T36623 | TornilloNota: En kit 48TK6297 (2) | Comprar |
Kit de instalación de solenoide integral sin componentes de activación
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 48TK6314 | 48TK6340 (JH***PX) - | Comprar | ||
| 30T60223 | Switch de presión | 1 | Comprar | |
| 43M68014 | Grasera 1 | 2 | Comprar | |
| 43TK3881 | Kit de manguera de 28" 1 | 3 | Comprar | |
| 43T43712 | Codo 1 | N .S. | Comprar | |
| 20TK6353 | Kit de birlos 1 kit de empaques de 10 tornillos 1 | N .S. | Comprar | |
| 36MK3841 | Etiquetas de seguridad 1 | N .S. | Comprar |
Kit de instalación de solenoide integral para chasis Hino, unidades no Muncie-Start
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 3 | 34T43651 | Arnés HinoNota: En kit 48TK6314 (1), 48TK6340 (1) | Comprar |
Kit de instalación de solenoide integral - sin componentes de activación
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| N.S. | 52MK1010 | Kit de empaque de 10 tornillos AllisonNota: En kit 48TK6194 (1) | Comprar |
20TK6353 - kit de birlos
30T43806 - kit de switch de 12 V
30T36453 - kit de switch de 24 V
Kit de sensor de velocidad - 31TK3873
43TK3881 - kit de manguera de 28"
43TK3885 - kit de manguera de 57"
43TK6295 - kit de manguera de solenoide remoto
MC1-GSK - kit de empaques MC1
MC1-RBK-07A kit de reconstrucción, relaciones 07-15
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 12T43296 | Anillo de retención | 1 | Comprar |
| 6 | 27T62870 | Resorte | 1 | Pregunte por disponibilidad |
| 7 | 49T33564 | Disco espaciador | 8 | Comprar |
| 8 | 49T40641 | Disco de fricción | 7 | Comprar |
| 11 | 21T43294 | Rondana de empuje escalonada | 1 | Comprar |
| 45 | 21T63014 | Rondana de empuje | 1 | Comprar |
| 13 | 10T43603 | Balero de agujas | 1 | Comprar |
| 14 | 12T43295 | Anillo de retención | 1 | Comprar |
| 16 | 10T43098 | Balero cónico | 1 | Comprar |
| 21 | 18TK6341 | Kit de calzas | 1 | Comprar |
| 30 | 18T42642 | Rondana cuadrada | 2 | Comprar |
| 31 | 10T43096 | Balero de entrada | 2 | Comprar |
| 33 | 27T43291 | Rondana Belleville | 2 | Comprar |
| 38 | 10T43097 | Balero de salida | 1 | Comprar |
| MC1-GSK | - kit de empaques MC1 | 1 | Comprar |
MC1-RBK-05A kit de reconstrucción, relaciones 05 y 06
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 12T43296 | Anillo de retención | 1 | Comprar |
| 6 | 27T62870 | Resorte | 1 | Pregunte por disponibilidad |
| 7 | 49T33564 | Disco espaciador | 8 | Comprar |
| 8 | 49T40641 | Disco de fricción | 7 | Comprar |
| 11 | 21T43294 | Rondana de empuje escalonada | 1 | Comprar |
| 45 | 21T63014 | Rondana de empuje | 1 | Comprar |
| 13 | 10T43603 | Balero de agujas | 1 | Comprar |
| 14 | 12T43295 | Anillo de retención | 1 | Comprar |
| 16 | 10T43098 | Balero cónico | 1 | Comprar |
| 21 | 18TK6341 | Kit de calzas | 1 | Comprar |
| 30 | 18T42642 | Rondana cuadrada | 2 | Comprar |
| 31 | 10T43287 | Balero de entrada | 2 | Comprar |
| 33 | 27T43291 | Rondana Belleville | 2 | Comprar |
| 38 | 10T43097 | Balero de salida | 1 | Comprar |
| MC1-GSK | - kit de empaques MC1 | 1 | Comprar |
Otras piezas que aparecen en este manual
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| SPD1001 | Tierra | Pregunte por disponibilidad | ||
| 31TK3873 | Comprar | |||
| 15TA6379 | Brida de salida de estría húmeda serie MC1 | Comprar | ||
| 15TA6381 | Ensamble de tapa de servicio de estría húmeda serie MC1 | Comprar | ||
| 36TK4971 | Kit de luz de placa frontal CS y Spd | Comprar | ||
| 48TK6190 | Kit instantáneo para toma de fuerza de 12V | Comprar | ||
| 48TK6192 | Kit instantáneo para toma de fuerza de 12V con característica B | Comprar | ||
| 48TK6195 | Kit instantáneo para toma de fuerza remota de 12V | Comprar | ||
| 48TK6196 | Kit instantáneo para toma de fuerza remota de 24V | Comprar | ||
| 48TK6288 | Kit instantáneo con arranque de 12V - toma de fuerza serie MC1 | Comprar | ||
| 48TK6296 | Kit de arranque de 12V con característica B - toma de fuerza serie MC1 | Comprar | ||
| 48TK6297 | Kit de arranque remoto de 12V - toma de fuerza serie MC1 | Comprar | ||
| 48TK6194 | Kit instantáneo para toma de fuerza sin actuador | Comprar | ||
| MC1-RBK-05A | Kit de reconstrucción Mc1 | Comprar | ||
| MC1-RBK-07A | Kit de reconstrucción de toma de fuerza MC1 | Comprar |
¿No encuentra la pieza o no está seguro de cuál lleva su unidad? Envíenos el número de la placa o una foto y le cotizamos en español.
Pro Gear and Transmission, Inc. es un proveedor independiente de refacciones para camión en Orlando, Florida, EE. UU. Este no es el sitio web de ningún fabricante y no estamos afiliados a Parker Hannifin (Chelsea), Muncie Power Products ni Bezares. Somos distribuidor autorizado de Fabco, pero este no es el sitio de Fabco.
Pida una cotización de su toma de fuerza
Envíenos la marca y el modelo que trae la placa, un número de parte, o simplemente el camión y la transmisión donde va montada. Le respondemos en español en horario de oficina.
