Toma de fuerza Muncie Z25: manual de partes y refacciones
La lista de partes de la toma de fuerza Muncie Z25, con sus diagramas y el número de parte de cada pieza. Toque un número del diagrama para encontrar la pieza y pídala en línea o por teléfono.
Esta página reúne el manual de partes de la toma de fuerza Muncie Z25: las secciones y los diagramas del libro de partes, el número de parte y la cantidad de cada pieza, y un botón para pedir en línea las que están en nuestra tienda. Busque la pieza por número de parte o por nombre en el buscador del manual.
La Z25 es de cambio por embrague, de 8 tornillos, con solenoide integrado y de servicio ligero; se monta solo del lado del conductor y es para la Ram TorqueFlite HD / ZF PowerLine y la PACCAR TX-8.
La lista de la toma de fuerza Muncie Z25 tiene 51 piezas en 6 secciones. 27 se pueden pedir en línea con el botón Comprar; para las otras 24, llámenos o pida una cotización y le buscamos la pieza o su reemplazo.
Manuales en PDF
Toque un número en el diagrama para ver la pieza en la lista. Cada pieza con botón Comprar abre su página en nuestra tienda en línea.
Contenido del manual (6 secciones)
Ninguna pieza de este manual coincide con su búsqueda. Pruebe con el número de parte sin guiones o envíenos la foto de la placa.
Detalle A, ensamble de flecha de salida
Ítem 4Ítem 3Ítem 17Ítem 10Ítem 2Ítem 13Ítem 4Ítem 17Ítem 7Ítem 10Ítem 12Ítem 1Ítem 14Ítem 6Ítem 15Ítem 8Ítem 3Ítem 5Ítem 16Ítem 9Ítem 11| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 24T23937 | Anillo de retención | 1 | Comprar |
| 2 | 49T66887 | Copa de pistón | 1 | Pregunte por disponibilidad |
| 3 | 12T36877 | O-ring | 2 | Comprar |
| 4 | 12T64059 | O-ring | 1 | Comprar |
| 5 | 49T66894 | Pistón | 1 | Pregunte por disponibilidad |
| 6 | 27T61827 | Resorte ondulado | 1 | Comprar |
| 7 | 49T36258 | Disco espaciador | 5 | Comprar |
| 8 | 49T65367 | Disco de fricción | 6 | Comprar |
| 06TA6865 | Flecha de salida, SAE ¾ " -1 1T “TA” | Pregunte por disponibilidad | ||
| 9 | 06TA6866 | Flecha de salida, Uni “UU” | 1 | Pregunte por disponibilidad |
| 06TA6867 | Flecha de salida, redonda de 1¼" con cuña de ⁵⁄₁₆", “1X” | Pregunte por disponibilidad | ||
| 10 | 10T34715 | Pista de empuje | 2 | Comprar |
| 11 | 10T27068 | Balero de agujas de empuje | 1 | Comprar |
| 12 | 02TB6785 | Engrane de salida | 1 | Pregunte por disponibilidad |
| 13 | 10T29491 | Balero de agujas | 1 | Comprar |
| 14 | 21T67489 | Rondana de empuje | 1 | Pregunte por disponibilidad |
| 15 | 24T67488 | Anillo de retención | 1 | Pregunte por disponibilidad |
| 16 | 10T66896 | Balero de rodillos | 1 | Pregunte por disponibilidad |
| 17 | 12T36280 | O-ring | 2 | Comprar |
Detalle B - ensamble de carcasa
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 18 | 01TA6862 | Carcasa | 1 | Pregunte por disponibilidad |
| 19 | 12T36874 | O-ring | 1 | Comprar |
| 20 | 12T36528 | O-ring | 1 | Pregunte por disponibilidad |
| 21 | 15TA6864 | Tapa de solenoide | 1 | Pregunte por disponibilidad |
| 22 | 19T35624 | Tornillo | 3 | Comprar |
| 23 | 35T43600 | Válvula de solenoide de 12 V | 1 | Comprar |
| 24 | 49T62436 | Anillo de abrazadera | 1 | Comprar |
| 25 | 19T62950 | Tornillo | 2 | Comprar |
| 26 | 19T62831 | Tornillo opresor | 1 | Pregunte por disponibilidad |
| 27 | 07T66864 | Flecha de entrada | 1 | Pregunte por disponibilidad |
| 28 | 10T65009 | Balero | 2 | Pregunte por disponibilidad |
| 29 | 03T66861 | Engrane de entrada | 1 | Pregunte por disponibilidad |
| 30 | 21T62316 | Rondana | 1 | Pregunte por disponibilidad |
Detalle D - ensamble de tapa de salida
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 31 | 19T36588 | Tornillo | 3 | Comprar |
| 32 | 15T66888 | Brida de salida SAE de 2 tornillos (“TA”, “TX”) | Pregunte por disponibilidad | |
| 32 | 15T67495 | Brida de salida Uni (“UU”) | Pregunte por disponibilidad | |
| 33 | 11T37790 | Retén de flecha | 1 | Comprar |
| 34 | 10T21017 | Balero | 1 | Comprar |
| 35 | 12T36872 | O-ring | 1 | Comprar |
Kits de instalación "48TK6781"
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 12901602000 | Empaque 1 | Pregunte por disponibilidad | ||
| 19T64314 | Tornillo de montaje de toma de fuerza 4 | Comprar | ||
| 20T66875 | Birlo M10 × M8 3 | Pregunte por disponibilidad | ||
| 22T65300 | Tuerca M8 3 | Comprar | ||
| 26T67511 | Pasadores de alineación 2 | Pregunte por disponibilidad | ||
| 30T60223 | Switch de presión 1 | Comprar | ||
| 34T43408 | Arnés - Dodge 1 | Comprar | ||
| 43T36431 | Adaptador recto a JIC 1 | Comprar | ||
| 43T41547 | Conexión de codo 2 | Pregunte por disponibilidad | ||
| 43T64636 | Codo de 90° (toma de fuerza) 1 | Comprar | ||
| 43T67515 | Adaptador de transmisión M10 a JIC 2 | Pregunte por disponibilidad | ||
| 45T36308 | Ensamble de manguera de 10 pulg. 1 | Comprar | ||
| 45T39186 | Ensamble de manguera de 17 pulg. 1, alineación | Comprar |
Estructura del número de modelo Z25

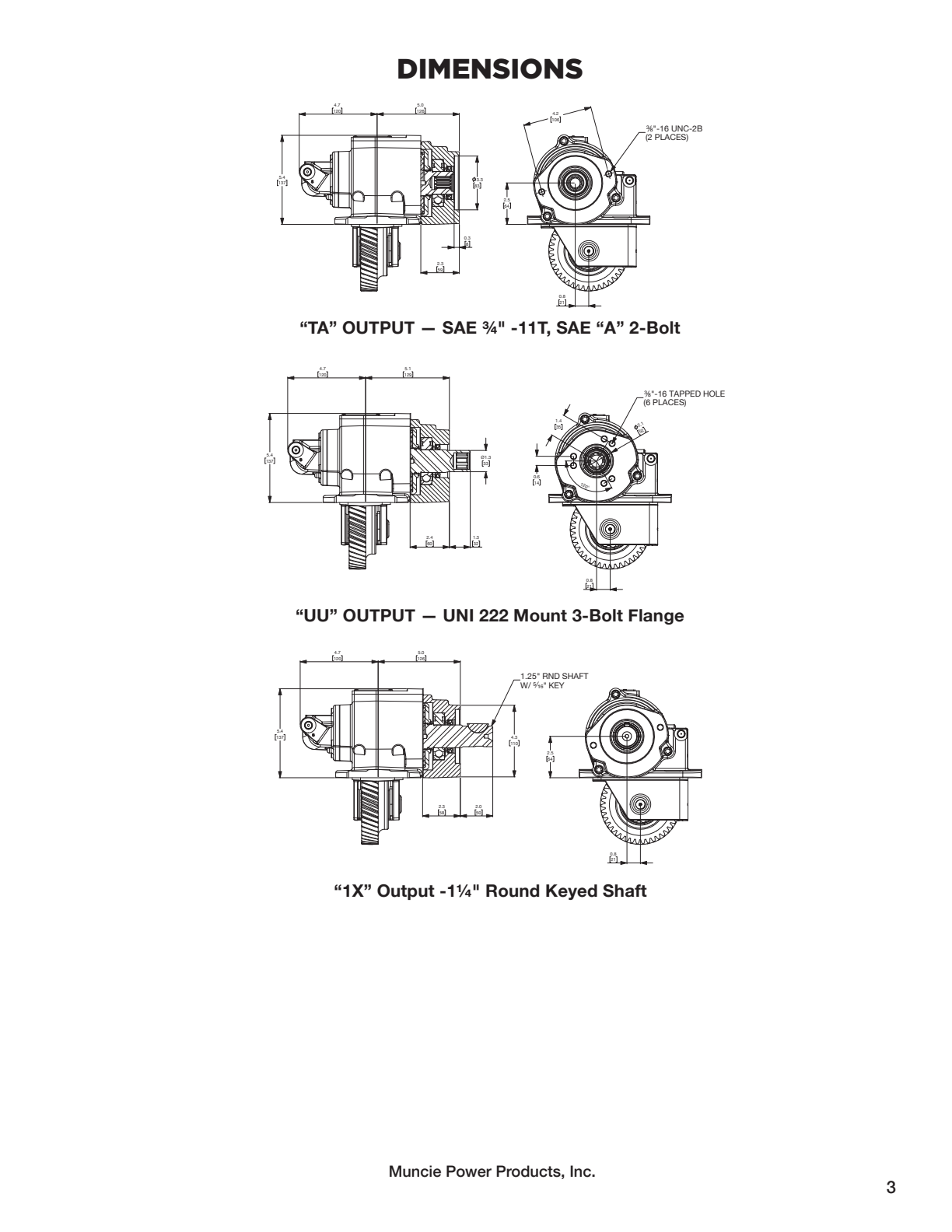

Dimensiones Z25
¿No encuentra la pieza o no está seguro de cuál lleva su unidad? Envíenos el número de la placa o una foto y le cotizamos en español.
