Toma de fuerza Muncie RM: manual de partes y refacciones
La lista de partes de la toma de fuerza Muncie RM, con sus diagramas y el número de parte de cada pieza. Toque un número del diagrama para encontrar la pieza y pídala en línea o por teléfono.
Esta página reúne el manual de partes de la toma de fuerza Muncie RM: las secciones y los diagramas del libro de partes, el número de parte y la cantidad de cada pieza, y un botón para pedir en línea las que están en nuestra tienda. Busque la pieza por número de parte o por nombre en el buscador del manual.
Las tomas de fuerza Muncie de montaje trasero (RS, RC y RM) son para transmisiones automatizadas sin registro lateral libre, como Volvo I-Shift, Mack mDRIVE y Detroit DT12.
La lista de la toma de fuerza Muncie RM tiene 68 piezas en 9 secciones. 39 se pueden pedir en línea con el botón Comprar; para las otras 29, llámenos o pida una cotización y le buscamos la pieza o su reemplazo.
Manuales en PDF
Toque un número en el diagrama para ver la pieza en la lista. Cada pieza con botón Comprar abre su página en nuestra tienda en línea.
Contenido del manual (9 secciones)
- Vistas explosionadas RM: detalle A - ensamble de flecha de salida (14)
- Detalle B - ensamble de flecha de entrada (7)
- Detalle D - ensamble de carcasa (10)
- Kit de brida de acoplamiento 14TK5664 (3)
- Kit de instalación - 48TK5469 (22)
- Kit de tapa SAE-C/X4 16TK5504 (4)
- Kit de tapa Sae-B 16TK5507 (4)
- Dimensiones RM (0)
- Otras piezas que aparecen en este manual (4)
Ninguna pieza de este manual coincide con su búsqueda. Pruebe con el número de parte sin guiones o envíenos la foto de la placa.
Vistas explosionadas RM: detalle A - ensamble de flecha de salida
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 49T42439 | Collarín deslizante del clutch | 1 | Pregunte por disponibilidad |
| 2 | 10T42424 | Balero de empuje | 1 | Pregunte por disponibilidad |
| 3 | 49T42440 | Pistón de clutch | 1 | Pregunte por disponibilidad |
| 4 | 12T42427 | O-ring, Viton | 1 | Comprar |
| 5 | 12T36472 | O-ring, Viton | 1 | Comprar |
| 6 | 49T42910 | Buje | 1 | Pregunte por disponibilidad |
| 7 | 06T42422 | Flecha de salida (“CC” y “X4”) | 1 | Pregunte por disponibilidad |
| 06T43194 | Flecha de salida (“BB”) | 1 | Pregunte por disponibilidad | |
| 8 | 27T42437 | Resorte | 1 | Pregunte por disponibilidad |
| 9 | 21T42435 | Rondana | 1 | Pregunte por disponibilidad |
| 10 | 24T42436 | Anillo de retención | 1 | Pregunte por disponibilidad |
| 11 | 24T42735 | Anillo de retención | 2 | Pregunte por disponibilidad |
| 12 | 10T35775 | Balero de una hilera, radial | 2 | Comprar |
| 13 | 24T38347 | Anillo de retención externo - | 2 | Comprar |
Detalle B - ensamble de flecha de entrada
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 11 | 24T42735 | Anillo de retención | 2 | Pregunte por disponibilidad |
| 12 | 10T35775 | Balero de una hilera, radial | 2 | Comprar |
| 13 | 24T38347 | Anillo de retención externo | 2 | Comprar |
| 14 | 07T42423 | Flecha de entrada | 1 | Pregunte por disponibilidad |
| 4 | 12T42427 | O-ring, Viton | 1 | Comprar |
| 15 | 19T39418 | Tornillo de cabeza allen | 4 | Comprar |
| 16 | 15T42431 | Tapa | 1 | Pregunte por disponibilidad |
Detalle D - ensamble de carcasa
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 18 | 19T40859 | Tornillo de cabeza allen | 2 | Comprar |
| 19 | 35T40860 | Válvula de solenoide (12 Vdc) | 1 | Comprar |
| 20 | 12T36280 | O-ring, Viton | 1 | Comprar |
| 21 | 19T64181 | Tornillo de cabeza allen | 4 | Pregunte por disponibilidad |
| 22 | 35T62871 | Montaje del solenoide | 1 | Pregunte por disponibilidad |
| 22a | 25T41463 | Tapón | 1 | Comprar |
| 23 | 12T36881 | O-ring, Viton | 1 | Comprar |
| 24 | 01T42892 | Carcasa (“CC” y “X4”) | 1 | Pregunte por disponibilidad |
| 01T42421 | Carcasa (“BB”) | 1 | Pregunte por disponibilidad | |
| 26 | 30T38111 | Switch indicador normalmente cerrado | 1 | Comprar |
Kit de brida de acoplamiento 14TK5664

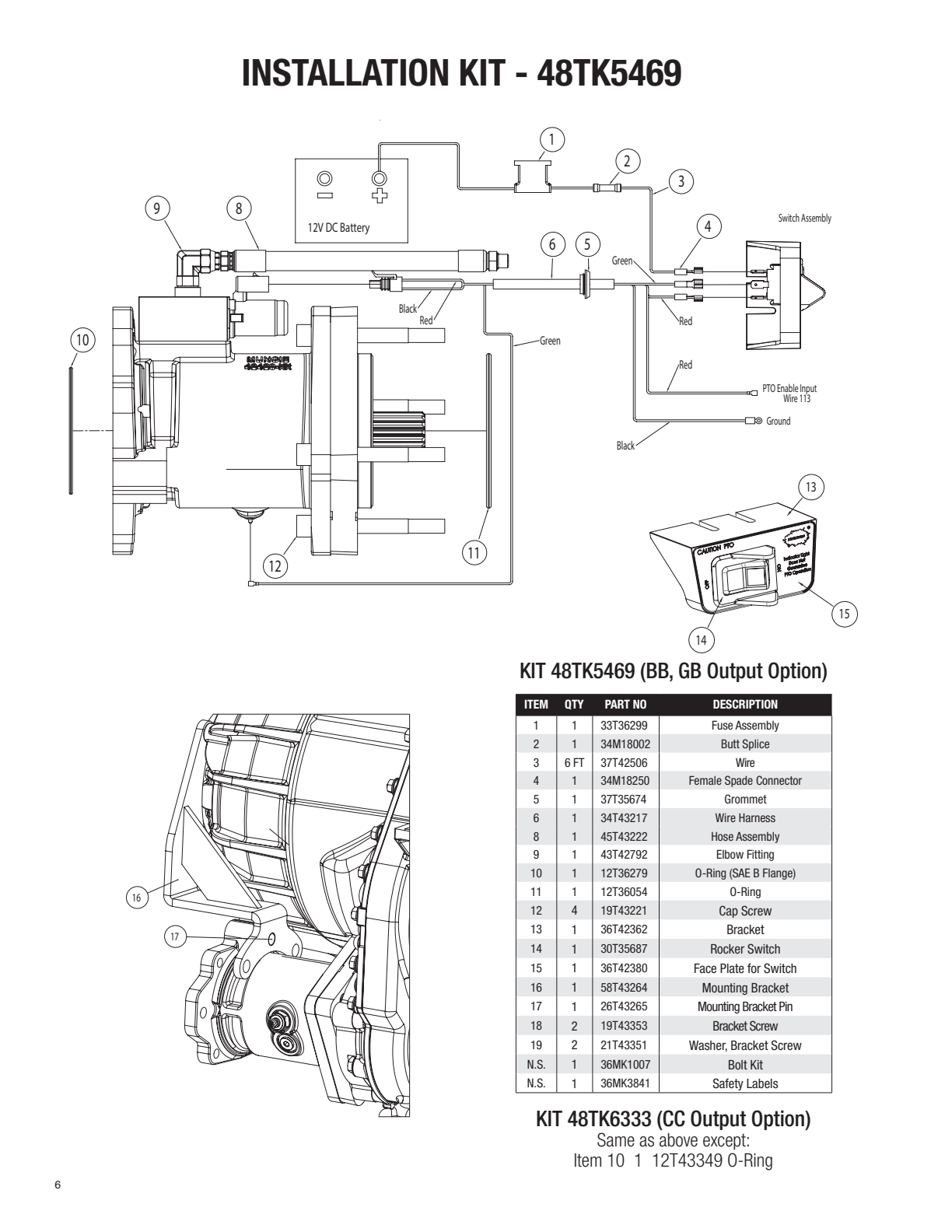

Kit de instalación - 48TK5469
Ítem 6Ítem 13Ítem 15Ítem 14Ítem 1Ítem 2Ítem 6Ítem 4Ítem 5Ítem 8Ítem 12Ítem 11Ítem 9Ítem 3Ítem 10Ítem 16Ítem 17| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 33T36299 | Ensamble de fusible | 1 | Comprar |
| 2 | 34M18002 | Conector a tope | 1 | Comprar |
| 3 | 37T42506 | Cable | Comprar | |
| 4 | 34M18250 | Conector de pala hembra | 1 | Comprar |
| 5 | 37T35674 | Ojal de hule | 1 | Comprar |
| 6 | 34T43217 | Arnés | 1 | Pregunte por disponibilidad |
| 8 | 45T43222 | Ensamble de manguera | 1 | Pregunte por disponibilidad |
| 9 | 43T42792 | Conexión de codo | 1 | Comprar |
| 10 | 12T36279 | O-ring (brida SAE B) | 1 | Comprar |
| 11 | 12T36054 | O-ring | 1 | Comprar |
| 12 | 19T43221 | Tornillo | 4 | Pregunte por disponibilidad |
| 13 | 36T42362 | Soporte | 1 | Comprar |
| 14 | 30T35687 | Switch de balancín | 1 | Comprar |
| 15 | 36T42380 | Placa frontal para switch | 1 | Comprar |
| 16 | 58T43264 | Soporte de montaje | 1 | Pregunte por disponibilidad |
| 17 | 26T43265 | Pasador de soporte de montaje | 1 | Pregunte por disponibilidad |
| 18 | 19T43353 | Tornillo de soporte | 2 | Pregunte por disponibilidad |
| 19 | 21T43351 | Rondana del tornillo de soporte | 2 | Pregunte por disponibilidad |
| N.S. | 36MK1007 | Kit de tornillos | 1 | Comprar |
| N.S. | 36MK3841 | Etiquetas de seguridad | 1 | Comprar |
| 48TK6333 | (opción de salida del kit CC) excepto: | Pregunte por disponibilidad | ||
| 12T43349 | 10 1 O-ring | Pregunte por disponibilidad |
Kit de tapa SAE-C/X4 16TK5504
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 16T43315 | Tapa | 1 | Pregunte por disponibilidad |
| 2 | HB113 | Rondana de presión | 4 | Comprar |
| 3 | HB119 | Tornillo de ½" | 4 | Comprar |
| 4 | 12T34003 | O-ring | 1 | Comprar |
Kit de tapa Sae-B 16TK5507
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 16T43314 | Tapa | 1 | Pregunte por disponibilidad |
| 2 | HB113 | Rondana de presión | 4 | Comprar |
| 3 | HB119 | Tornillo de ½" | 4 | Comprar |
| 4 | 12T43185 | O-ring | 1 | Comprar |
Dimensiones RM
Otras piezas que aparecen en este manual
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 49T43209 | Imán | 2 | Pregunte por disponibilidad | |
| 19T42900 | Tornillo (“X4”) | 1 | Comprar | |
| 16TK5504 | Kit de tapa de salida SAE-C | Comprar | ||
| 16TK5507 | Kit de tapa SAE-B / SAE-BB | Comprar |
