Toma de fuerza Muncie RC: manual de partes y refacciones
La lista de partes de la toma de fuerza Muncie RC, con sus diagramas y el número de parte de cada pieza. Toque un número del diagrama para encontrar la pieza y pídala en línea o por teléfono.
Esta página reúne el manual de partes de la toma de fuerza Muncie RC: las secciones y los diagramas del libro de partes, el número de parte y la cantidad de cada pieza, y un botón para pedir en línea las que están en nuestra tienda. Busque la pieza por número de parte o por nombre en el buscador del manual.
Las tomas de fuerza Muncie de montaje trasero (RS, RC y RM) son para transmisiones automatizadas sin registro lateral libre, como Volvo I-Shift, Mack mDRIVE y Detroit DT12.
La lista de la toma de fuerza Muncie RC tiene 124 piezas en 13 secciones. 66 se pueden pedir en línea con el botón Comprar; para las otras 58, llámenos o pida una cotización y le buscamos la pieza o su reemplazo.
Manuales en PDF
Toque un número en el diagrama para ver la pieza en la lista. Cada pieza con botón Comprar abre su página en nuestra tienda en línea.
Contenido del manual (13 secciones)
- Vista explosionada de la toma de fuerza serie Rc (28)
- Detalle B, carcasa de toma de fuerza RC1 (8)
- Detalle D - lista de partes del ensamble de solenoide (17)
- Detalle E - opciones de salida (4)
- Kit de empaques RC1 - RC1-GSK (5)
- Kit de reconstrucción RC1 - RC1-RBK (10)
- Kit de instalación RC1 Allison - 48TK5509 (12V), sin switch de sobrevelocidad (13)
- Kit de instalación RC1 Allison - 48TK5509 (12V), con switch de sobrevelocidad (13)
- Kit de instalación RC1 Caterpillar - 48TK5406 (12V), sin switch de sobrevelocidad (12)
- Kit de instalación RC1 Caterpillar - 48TK5406 (12V), con switch de sobrevelocidad (12)
- Ubicación de montaje RC (0)
- Dimensiones RC (0)
- Otras piezas que aparecen en este manual (2)
Ninguna pieza de este manual coincide con su búsqueda. Pruebe con el número de parte sin guiones o envíenos la foto de la placa.
Vista explosionada de la toma de fuerza serie Rc
Ítem 3Ítem 1Ítem 2Ítem 3Ítem 4Ítem 5Ítem 6Ítem 7Ítem 8Ítem 9Ítem 10Ítem 11Ítem 12Ítem 13Ítem 14Ítem 15Ítem 17Ítem 18Ítem 19Ítem 20Ítem 21Ítem 22Ítem 23Ítem 24Ítem 25Ítem 8Ítem 7Ítem 6Ítem 16| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 19T20522 | Tornillo de cabeza hexagonal* | 1 | Comprar |
| 2 | 21T35276 | Rondana de presión* | 1 | Comprar |
| 3 | 21T20092 | Rondana* | 1 | Comprar |
| 4 | 14T31499 | 1410 brida de acoplamiento* | 1 | Comprar |
| 5 | 11T42953 | Retén* | 1 | Pregunte por disponibilidad |
| 6 | 24T38347 | Anillo de retención externo - | 2 | Comprar |
| 7 | 24T42735 | Anillo de retención | 2 | Pregunte por disponibilidad |
| 8 | 10T35775 | Balero de una hilera, radial | 2 | Comprar |
| 9 | 12T42749 | Anillo de retén, ítems de gancho: están incluidos solamente en el RC | 2 | Pregunte por disponibilidad |
| 10 | 06T43307 | Flecha de salida, opción “X4” - | 1 | Pregunte por disponibilidad |
| 06T42728 | Flecha de salida, opción SAE “C” - | 1 | Pregunte por disponibilidad | |
| 06T43279 | Flecha de salida, opción SAE “B” - | 1 | Pregunte por disponibilidad | |
| 11 | 49T42732 | Placa de fricción | 1 | Pregunte por disponibilidad |
| 12 | 19T41164 | Tornillo | 3 | Comprar |
| 13 | 49T42729 | Pistón de clutch | 1 | Pregunte por disponibilidad |
| 14 | 12T42737 | O-ring, Viton | 1 | Pregunte por disponibilidad |
| 15 | 12T42739 | O-ring, Viton | 2 | Pregunte por disponibilidad |
| 16 | 49T42730 | Opción de salida de tapa de clutch | 1 | Pregunte por disponibilidad |
| 17 | 49T33564 | Disco de fricción | 5 | Comprar |
| 18 | 49T33563 | Disco espaciador de acero | 4 | Comprar |
| 19 | 27T38791 | Resorte | 1 | Comprar |
| 20 | 18T42740 | Espaciador | 1 | Pregunte por disponibilidad |
| 21 | 49T42731 | Cubo del clutch | 1 | Pregunte por disponibilidad |
| 22 | 24T42736 | Anillo de retención | 1 | Pregunte por disponibilidad |
| 23 | 49T42910 | Buje 13DU12 - | 1 | Pregunte por disponibilidad |
| 24 | 25T42810 | Tapón expansivo | 1 | Pregunte por disponibilidad |
| 25 | 07T43156 | Flecha de entrada Caterpillar - | 1 | Pregunte por disponibilidad |
| 07T42727 | Flecha de entrada Allison - | 1 | Pregunte por disponibilidad |

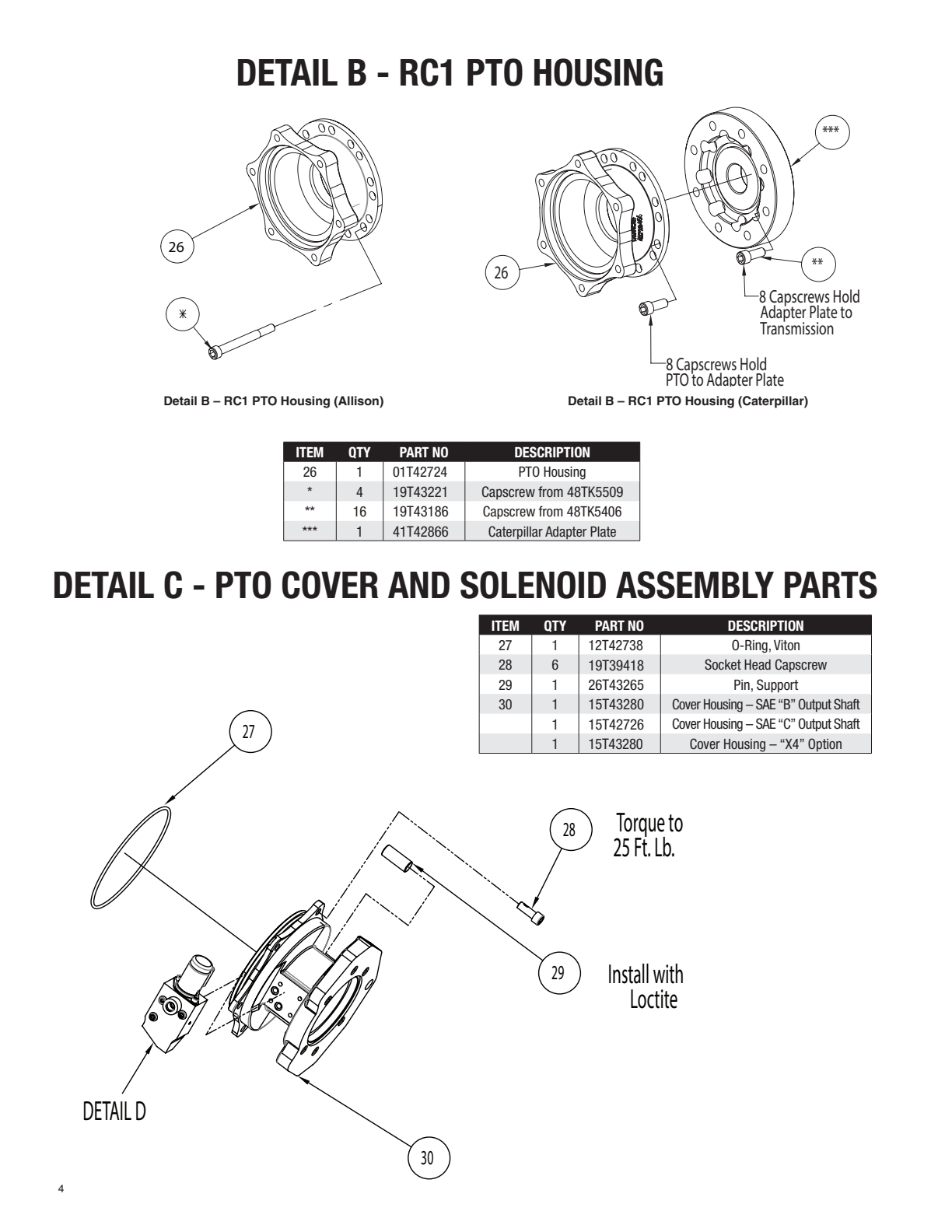

Detalle B, carcasa de toma de fuerza RC1
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 19T43221 | Tornillo | 4 | Pregunte por disponibilidad | |
| 19T43186 | Tornillo | 16 | Pregunte por disponibilidad | |
| 27 | 12T42738 | O-ring Viton | 1 | Comprar |
| 28 | 19T39418 | Tornillo de cabeza allen | 6 | Comprar |
| 29 | 26T43265 | Pasador de soporte | 1 | Pregunte por disponibilidad |
| 30 | 15T43280 | Carcasa de tapa para flecha de salida SAE “B” - | 1 | Pregunte por disponibilidad |
| 15T42726 | Carcasa de tapa para flecha de salida SAE “C” - | 1 | Pregunte por disponibilidad | |
| 15T43280 | Carcasa de tapa, opción “X4” - | 1 | Pregunte por disponibilidad |
Detalle D - lista de partes del ensamble de solenoide
Ítem 5Ítem 33Ítem 36Ítem 35Ítem 31Ítem 32Ítem 34Ítem 30Ítem 8Ítem 10Ítem 7Ítem 5Ítem 4Ítem 3Ítem 2Ítem 1Ítem 10Ítem 30Ítem 8Ítem 7| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 31 | 35T40860 | Válvula de solenoide (12VDC) | 1 | Comprar |
| 32 | 19T40859 | Tornillo de cabeza allen | 2 | Comprar |
| 33 | 19T41158 | Tornillo de cabeza allen | 3 | Comprar |
| 34 | 35T42733 | Montaje de solenoide | 1 | Pregunte por disponibilidad |
| 35 | 12T36882 | O-ring, Viton | 2 | Comprar |
| 36 | 25T41375 | Tapón - a presión | 2 | Comprar |
| 1 | 19T20522 | Tornillo de cabeza hexagonal | 1 | Comprar |
| 2 | 21T35276 | Rondana de presión | 1 | Comprar |
| 3 | 21T20092 | Rondana | 1 | Comprar |
| 4 | 14T31499 | Brida de acoplamiento 1410 | 1 | Comprar |
| 5 | 11T42953 | Retén | 1 | Pregunte por disponibilidad |
| 7 | 24T42735 | Anillo de retención | 1 | Pregunte por disponibilidad |
| 8 | 10T35775 | Balero | 1 | Comprar |
| 10 | 06T43307 | Flecha de salida X4 | 1 | Pregunte por disponibilidad |
| 30 | 15T43280 | Carcasa de tapa X4 | 1 | Pregunte por disponibilidad |
| 7 | 24T42375 | Anillo de retención | 1 | Pregunte por disponibilidad |
| 8 | 10T35775 | Balero | 1 | Comprar |

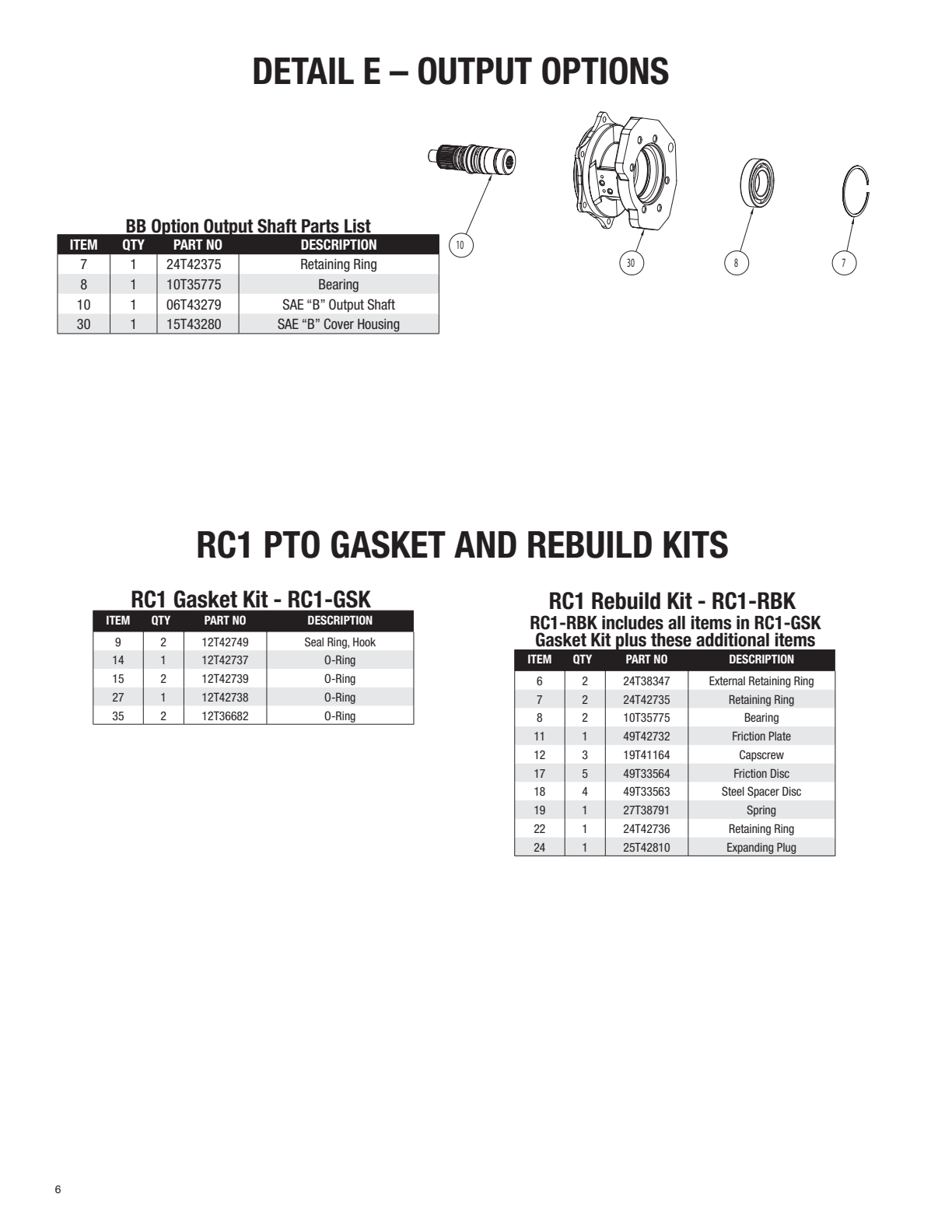

Detalle E - opciones de salida
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 7 | 24T42375 | Anillo de retención | 1 | Pregunte por disponibilidad |
| 8 | 10T35775 | Balero | 1 | Comprar |
| 10 | 06T43279 | Flecha de salida SAE “B” | 1 | Pregunte por disponibilidad |
| 30 | 15T43280 | Carcasa de tapa SAE “B” | 1 | Pregunte por disponibilidad |
Kit de empaques RC1 - RC1-GSK
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 9 | 12T42749 | Anillo de retén, gancho | 2 | Pregunte por disponibilidad |
| 14 | 12T42737 | O-ring | 1 | Pregunte por disponibilidad |
| 15 | 12T42739 | O-ring | 2 | Pregunte por disponibilidad |
| 27 | 12T42738 | O-ring | 1 | Comprar |
| 35 | 12T36682 | O-ring | 2 | Pregunte por disponibilidad |
Kit de reconstrucción RC1 - RC1-RBK
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 6 | 24T38347 | Anillo de retención externo | 2 | Comprar |
| 7 | 24T42735 | Anillo de retención | 2 | Pregunte por disponibilidad |
| 8 | 10T35775 | Balero | 2 | Comprar |
| 11 | 49T42732 | Placa de fricción | 1 | Pregunte por disponibilidad |
| 12 | 19T41164 | Tornillo | 3 | Comprar |
| 17 | 49T33564 | Disco de fricción | 5 | Comprar |
| 18 | 49T33563 | Disco espaciador de acero | 4 | Comprar |
| 19 | 27T38791 | Resorte | 1 | Comprar |
| 22 | 24T42736 | Anillo de retención | 1 | Pregunte por disponibilidad |
| 24 | 25T42810 | Tapón expansivo | 1 | Pregunte por disponibilidad |
Kit de instalación RC1 Allison - 48TK5509 (12V), sin switch de sobrevelocidad
Ítem 7Ítem 1Ítem 2Ítem 6Ítem 5Ítem 3Ítem 7Ítem 8Ítem 9Ítem 4Ítem 13Ítem 12Ítem 5Ítem 10Ítem 11Ítem 10Ítem 4Ítem 1Ítem 2Ítem 3Ítem 13| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 33T36299 | Ensamble de fusible | 1 | Comprar |
| 2 | 34M18002 | Conector a tope | 1 | Comprar |
| 3 | 37T42506 | Cable, 18 AWG | Comprar | |
| 4 | 34M18250 | Conector de pala hembra | 1 | Comprar |
| 5 | 37T35674 | Ojal de hule | 1 | Comprar |
| 6 | 34T40902 | Arnés | 1 | Comprar |
| 7 | 30T60223 | Switch de presión | 1 | Comprar |
| 8 | 45T43222 | Ensamble de manguera RM/RC | 1 | Pregunte por disponibilidad |
| 9 | 43T42972 | Codo de tubo | 1 | Pregunte por disponibilidad |
| 10 | 34M18009 | Terminal de ojillo | 2 | Comprar |
| 11 | 34M18187 | Conector de pala hembra | 3 | Comprar |
| 12 | 36T42362 | Soporte del switch | 1 | Comprar |
| 13 | 36T42380 | Placa frontal para switch | 1 | Comprar |
Kit de instalación RC1 Allison - 48TK5509 (12V), con switch de sobrevelocidad
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 14 | 30T35687 | Switch de balancín | 1 | Comprar |
| 15 | 34T34180 | Cable Allison | 1 | Pregunte por disponibilidad |
| N.S. | 36MK1007 | Kit de tornillos | 1 | Comprar |
| N.S. | 12T36054 | O-ring de montaje Allison de 4.75” | 1 | Comprar |
| N.S. | 12T36279 | O-ring de montaje de bomba SAE “B” de 3.88” | 1 | Comprar |
| N.S. | 12T43349 | O-ring de montaje de bomba SAE “C” de 4.88” | 1 | Pregunte por disponibilidad |
| N.S. | 36MK3841 | Etiquetas de seguridad | 1 | Comprar |
| N.S. | 58T43264 | Soporte de apoyo Allison | 1 | Pregunte por disponibilidad |
| N.S. | 19T43221 | Tornillos de montaje Allison | 4 | Pregunte por disponibilidad |
| N.S. | 19T43353 | Tornillos del soporte de apoyo | 2 | Pregunte por disponibilidad |
| N.S. | 21T43351 | Rondanas planas endurecidas | 2 | Pregunte por disponibilidad |
| N.S. | I3187 | Instrucciones para habilitar la toma de fuerza Allison | 1 | Pregunte por disponibilidad |
| 36T42200 | Sobrevelocidad Sobrevelocidad | Comprar |
Kit de instalación RC1 Caterpillar - 48TK5406 (12V), sin switch de sobrevelocidad
Ítem 8Ítem 7Ítem 8Ítem 9Ítem 1Ítem 2Ítem 3Ítem 4Ítem 5Ítem 6Ítem 10Ítem 12Ítem 11Ítem 6Ítem 5Ítem 10Ítem 11Ítem 4Ítem 1Ítem 2Ítem 3Ítem 12| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 33T36299 | Ensamble de fusible | 1 | Comprar |
| 2 | 34M18002 | Conector a tope | 1 | Comprar |
| 3 | 37T42506 | Cable, 18 AWG | Comprar | |
| 4 | 34M18250 | Conector de pala hembra | 1 | Comprar |
| 5 | 37T35674 | Ojal de hule | 1 | Comprar |
| 6 | 34T40902 | Arnés | 1 | Comprar |
| 7 | 30T60223 | Switch de presión | 1 | Comprar |
| 8 | 45T43350 | Ensamble de manguera RM/RC | 1 | Pregunte por disponibilidad |
| 9 | 43T42972 | Codo de tubo | 1 | Pregunte por disponibilidad |
| 10 | 34M18009 | Terminal de ojillo | 2 | Comprar |
| 11 | 34M18187 | Conector de pala hembra | 3 | Comprar |
| 12 | 36T42362 | Soporte del switch | 1 | Comprar |
Kit de instalación RC1 Caterpillar - 48TK5406 (12V), con switch de sobrevelocidad
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 13 | 36T42380 | Placa frontal para switch | 1 | Comprar |
| 14 | 30T35687 | Switch de balancín | 1 | Comprar |
| N.S. | 36MK1007 | Kit de tornillos | 1 | Comprar |
| N.S. | 12T36279 | O-ring de montaje de bomba SAE “B” de 3.88” | 1 | Comprar |
| N.S. | 12T43182 | O-ring de montaje Caterpillar de 3.50” | 1 | Comprar |
| N.S. | 12T43349 | O-ring de montaje de bomba SAE “C” de 4.88” | 1 | Pregunte por disponibilidad |
| N.S. | 36MK3841 | Etiquetas de seguridad | 1 | Comprar |
| N.S. | 19T43186 | Tornillos de montaje | 16 | Pregunte por disponibilidad |
| N.S. | 58T43331 | Soporte de apoyo Caterpillar | 1 | Pregunte por disponibilidad |
| N.S. | 19T43352 | Tornillos del soporte de apoyo | 2 | Pregunte por disponibilidad |
| N.S. | 21T43351 | Rondanas planas endurecidas | 2 | Pregunte por disponibilidad |
| N.S. | 41T42866 | Placa adaptadora de montaje Caterpillar (vea el detalle B) | 1 | Pregunte por disponibilidad |
Ubicación de montaje RC

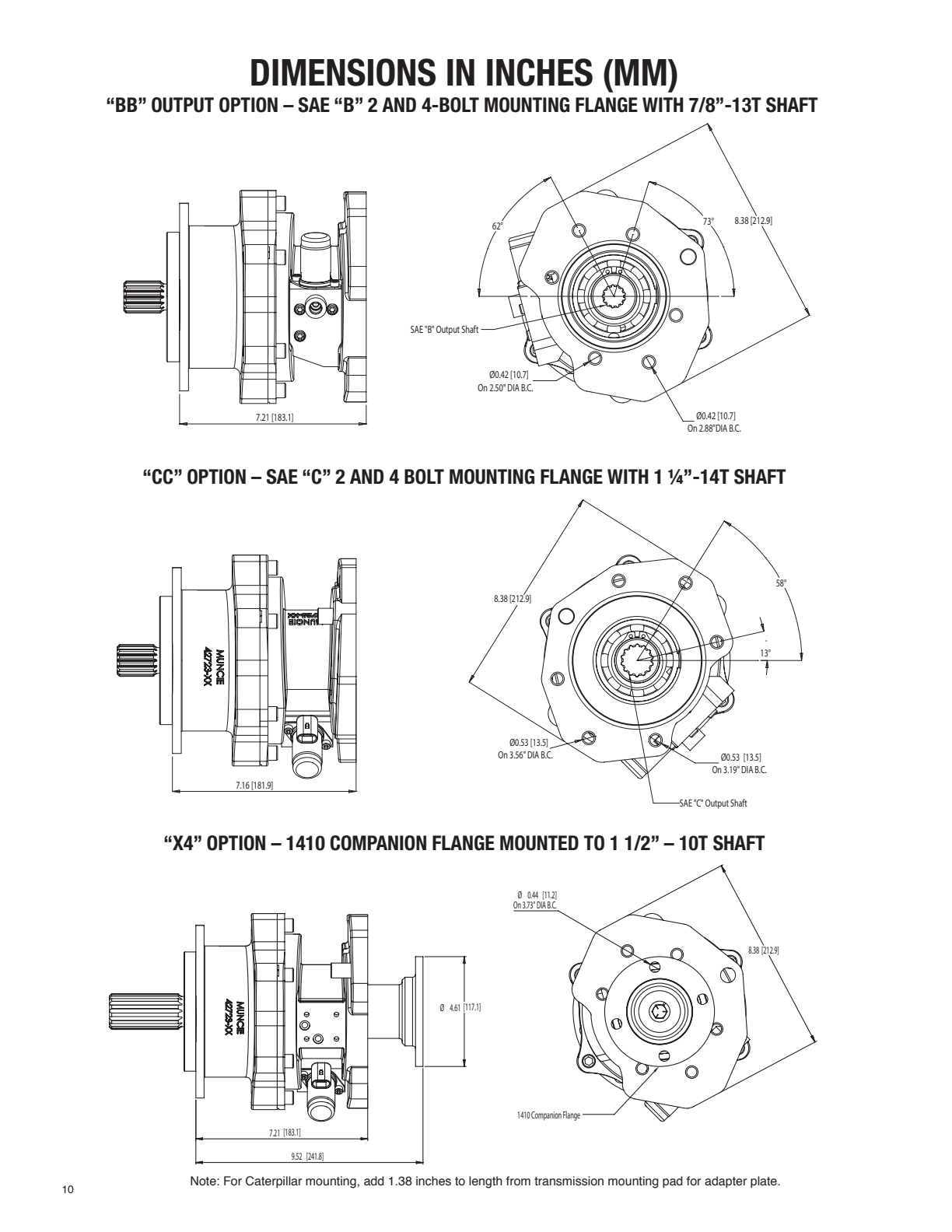

Dimensiones RC
Otras piezas que aparecen en este manual
¿No encuentra la pieza o no está seguro de cuál lleva su unidad? Envíenos el número de la placa o una foto y le cotizamos en español.
Pro Gear and Transmission, Inc. es un proveedor independiente de refacciones para camión en Orlando, Florida, EE. UU. Este no es el sitio web de ningún fabricante y no estamos afiliados a Parker Hannifin (Chelsea), Muncie Power Products ni Bezares. Somos distribuidor autorizado de Fabco, pero este no es el sitio de Fabco.
Pida una cotización de su toma de fuerza
Envíenos la marca y el modelo que trae la placa, un número de parte, o simplemente el camión y la transmisión donde va montada. Le respondemos en español en horario de oficina.
