Toma de fuerza Muncie HS24: manual de partes y refacciones
La lista de partes de la toma de fuerza Muncie HS24, con sus diagramas y el número de parte de cada pieza. Toque un número del diagrama para encontrar la pieza y pídala en línea o por teléfono.
Esta página reúne el manual de partes de la toma de fuerza Muncie HS24: las secciones y los diagramas del libro de partes, el número de parte y la cantidad de cada pieza, y un botón para pedir en línea las que están en nuestra tienda. Busque la pieza por número de parte o por nombre en el buscador del manual.
La HS24 es de cambio por embrague, de 10 tornillos, para Allison; Muncie ofrece un kit de instalación Hino para la Allison 3000.
La lista de la toma de fuerza Muncie HS24 tiene 180 piezas en 14 secciones. 173 se pueden pedir en línea con el botón Comprar; para las otras 7, llámenos o pida una cotización y le buscamos la pieza o su reemplazo.
Manuales en PDF
Toque un número en el diagrama para ver la pieza en la lista. Cada pieza con botón Comprar abre su página en nuestra tienda en línea.
Contenido del manual (14 secciones)
- Lista de partes y descripción (66)
- Tabla B - flecha de salida, ítem 10 (8)
- Tabla E - engrane de entrada, ítem 32 (4)
- Tabla A - engrane de campana, ítem 8 (4)
- Tabla C - tapa de salida/brida, ítem 26 (7)
- Tabla D - espaciador de cono, ítem 31 (13)
- Tabla F - calza de balero de entrada, ítem 33 (15)
- Kits de instalación HS24 (19)
- Kit de instalación 48TK5589 HINO HS24, característica “H” (5)
- Kits de accesorios (6)
- Kit de sensor de velocidad - opción “U” - 31TK3873 (5)
- Kit de birlos - 20TK6353 (3)
- Otras piezas que aparecen en este manual (25)
- Dimensiones HS24 (0)
Ninguna pieza de este manual coincide con su búsqueda. Pruebe con el número de parte sin guiones o envíenos la foto de la placa.
Lista de partes y descripción
Ítem 28Ítem 29Ítem 30Ítem 29Ítem 34Ítem 35Ítem 36Ítem 37Ítem 38Ítem 39Ítem 40Ítem 41Ítem 36Ítem 42Ítem 42Ítem 42Ítem 43Ítem 44Ítem 43Ítem 44Ítem 45Ítem 46Ítem 47Ítem 48Ítem 49Ítem 50Ítem 51Ítem 21Ítem 25Ítem 27Ítem 22Ítem 23Ítem 24Ítem 25Ítem 20Ítem 27Ítem 22Ítem 23Ítem 24| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 01 | 10T21017 | Balero | 2 | Comprar |
| 02 | 21T36473 | Placa | 1 | Comprar |
| 03 | 21T36511 | Rondana | 1 | Comprar |
| 04 | 21T36512 | Placa de freno | 1 | Comprar |
| 05 | 24T27240 | Anillo de retención | 1 | Comprar |
| 06 | 24T35480 | Anillo de retención | 2 | Comprar |
| 07 | 21T29017 | Rondana de empuje A engrane de campana | 2 | Comprar |
| 09 | 10T36285 | Balero de agujas B flecha de salida | 1 | Comprar |
| 11 | 02T38792 | Cubo del clutch | 1 | Comprar |
| 12 | 49T33564 | Disco de fricción (salidas estándar “B”, “K”, “6”, “Q”, “S” y “T”) | 5 | Comprar |
| 49T33564 | Disco de fricción, salida “I” o “D” solamente | 6 | Comprar | |
| 13 | 49T40641 | Disco espaciador (salidas estándar “B”, “K”, “6”, “Q”, “S” y “T”) | 8 | Comprar |
| 14 | 27T36112 | Resorte | 1 | Comprar |
| 15 | 12T36471 | O-ring | 2 | Comprar |
| 12T42608 | O-ring (salida “I” o “D”) | Comprar | ||
| 16 | 49T36463 | Pistón | 1 | Comprar |
| 49T42607 | Pistón (salida “I” o “D”) | Pregunte por disponibilidad | ||
| 17 | 12T36472 | O-ring | 1 | Comprar |
| 18 | 49T36464 | Copa de pistón | 1 | Comprar |
| 49T42606 | Copa de pistón (salida “I” o “D”) | Pregunte por disponibilidad | ||
| 19 | 24T36470 | Anillo de retención | 2 | Comprar |
| 20 | 25T35724 | Tapón “K”, “Q”, “S” y “6” | 1 | Comprar |
| 25T35725 | Tapón “P” | 1 | Comprar | |
| 25T37387 | Tapón “T” | 1 | Comprar | |
| 21 | 26T01627 | Cuña Woodruff “B” | 1 | Comprar |
| 22 | 12T36197 | O-ring | 1 | Comprar |
| 23 | 15T41487 | Tapa de salida | 1 | Comprar |
| 15T42605 | Tapa de salida (“I” o “D”) | Pregunte por disponibilidad | ||
| 24 | 19M38100 | Tornillo de cabeza allen | 4 | Comprar |
| 25 | 12T36751 | O-ring C kit de brida/retén | 1 | Comprar |
| 27 | 19T39417 | Tornillo de cabeza hexagonal “B” | 4 | Comprar |
| 19T34462 | Tornillo de cabeza allen “K” “P” y “6” | 4 | Comprar | |
| 19T39257 | Tornillo de cabeza allen “Q” “S” y “T” | 4 | Comprar | |
| 28 | 18T41452 | Calza de balero de entrada | 1 | Comprar |
| 29 | 10T35776 | Balero de rodillos | 2 | Comprar |
| 30 | 07T35780 | Flecha de entrada D espaciador de cono E engrane de entrada F calza de balero de entrada | 1 | Comprar |
| 34 | 19T35785 | Tornillo opresor | 1 | Comprar |
| 35 | 13T35777 | Empaque | 1 | Comprar |
| 36 | 12T35774 | O-ring | 2 | Comprar |
| 37 | 01T41485 | Carcasa de toma de fuerza (arreglo 3) | 1 | Comprar |
| 01T42373 | Carcasa de toma de fuerza (arreglo 1) | Comprar | ||
| 38 | 25T35784 | Tapón de lubricación | 1 | Comprar |
| 39 | 43T35867 | Codo | 1 | Comprar |
| 40 | 45T36308 | Manguera | 1 | Comprar |
| 41 | 25T35999 | Tapón | 1 | Comprar |
| 42 | 19T36174 | Tornillo opresor | 4 | Comprar |
| 43 | 26T36175 | Pasador elástico | 2 | Comprar |
| 44 | 27T36173 | Resorte | 2 | Comprar |
| 45 | 12T36873 | O-ring | 1 | Comprar |
| 46 | 12T36081 | O-ring | 1 | Comprar |
| 47 | 43T36231 | Conexión de te | 1 | Comprar |
| 48 | 19T40859 | Tornillo de cabeza allen | 1 | Comprar |
| 49 | 35T40860 | Válvula de solenoide 12vdc | 1 | Comprar |
| 35T40864 | Válvula de solenoide 24vdc | Comprar | ||
| 50 | 19T36588 | Tornillo de cabeza allen | 4 | Comprar |
| 51 | 15T41489 | Tapa de balero | 1 | Comprar |
| 48TK5217 | Kit de instalación (12V) incluye: kit de cambio, kit de empaques, kit de birlos y kit de manguera estándar | 1 | Comprar | |
| 48TK5219 | Kit de instalación (24V) incluye: kit de cambio, kit de empaques, kit de birlos y kit de manguera estándar | 1 | Comprar | |
| 48TK5235 | Kit de instalación (12V) incluye: kit de cambio, kit de empaques, kit de birlos y kit de manguera especial (17") | 1 | Pregunte por disponibilidad | |
| 48TK4708 | Kit de instalación (12/24V) opción “P” incluye: kit de cambio, kit de empaques, kit de birlos, kit de manguera estándar, switch de presión y | 1 | Comprar | |
| HS24GSK | Kit de empaques incluye: (2)15 (1)17 , , (1)22 (1)25 (1)35 (2)36, (1)45 , , , , (1)46 y (1)11T37790 | 1 | Comprar | |
| HS24RBK | Kit de reconstrucción incluye: (2)1 (1)3 (1)5 , , , (2)6, (2)7 (5)12 (8)13 (1)14 (2)15 , , , , , (1)17 (2)19, (1)22 (1)25 (1)28 , , , , (2)29, (1)35 (2)36, (2)44 (1)45 | 1 | Comprar | |
| 03TA5276 | Engrane de entrada A1006 (50T/20T) 03T41778 | Pregunte por disponibilidad | ||
| 13T | 03TA5277 | Engrane de entrada A1007 (50T/23T) 03T41687 | SPL | Pregunte por disponibilidad |
| 03TA5278 | Engrane de entrada A1009 (50T/26T) 03T41779 | Comprar | ||
| 13T | 03TA5279 | Engrane de entrada A1012 (50T/30T) 03T41780 brida | SPL | Comprar |
Tabla B - flecha de salida, ítem 10
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 10 | 06T36892 | Flecha de salida “B” redonda de 1.3" | Comprar | |
| 10 | 06T36893 | Flecha de salida “K” y “6” 7⁄8" - 13T estría | Comprar | |
| 10 | 06T37089 | Flecha de salida “P” 1” - 15T estría | Comprar | |
| 10 | 06T37090 | Flecha de salida “Q” y “S” 7⁄8" - 13T estría | Comprar | |
| 10 | 06T37336 | Flecha de salida “T” ¾" - 11T estría | Comprar | |
| 10 | 06T38996 | Flecha de salida “I” DIN5462 | Comprar | |
| 10 | 06T41013 | Flecha de salida “D” DIN5462 con orificio roscado | Comprar | |
| 10 | 06T37372 | Flecha de salida “C” “2” | Comprar |
Tabla E - engrane de entrada, ítem 32
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 32 | 03T41778 | Engrane base para engrane de entrada A1006 (50T/20T) | Comprar | |
| 32 | 03T41687 | Engrane base para engrane de entrada A1007 (50T/23T) | Pregunte por disponibilidad | |
| 32 | 03T41779 | Engrane base para engrane de entrada A1009 (50T/26T) | Comprar | |
| 32 | 03T41780 | Engrane base para engrane de entrada A1012 (50T/30T) | Comprar |
Tabla A - engrane de campana, ítem 8
Tabla C - tapa de salida/brida, ítem 26
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 26 | 15TA5220 | Ensamble de brida/retén “B” “C” “2” incluye: 15T41683 tapa de balero yNota: 11T37790 retén de flecha de salida | Comprar | |
| 26 | 14TA3996 | Ensamble de brida/retén “K” y “P” incluye: 14T37779 brida hidráulicaNota: y 11T37790 retén de flecha de salida | Comprar | |
| 26 | 14TA3997 | Ensamble de brida/retén “Q” y “T” incluye: 14T39141 brida hidráulicaNota: y 11T37790 retén de flecha de salida | Comprar | |
| 26 | 14TA3999 | Ensamble de brida/retén “S” incluye: 14T35464 brida hidráulicaNota: y 11T37790 retén de flecha de salida | Comprar | |
| 26 | 14TA4819 | Ensamble de brida/retén “6” incluye: 14T38981 brida hidráulicaNota: y 11T37790 retén de flecha de salida | Comprar | |
| 26 | 14TA4817 | Ensamble de brida/retén “D” incluye: 14T39406 brida hidráulicaNota: y 11T37795 retén de flecha de salida | Comprar | |
| 26 | 14TA4824 | Ensamble de brida/retén “I” incluye: 14T38354 brida hidráulicaNota: y 11T37795 retén de flecha de salida | Comprar |
Tabla D - espaciador de cono, ítem 31
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 31 | 18T38748 | Espaciador de cono (0.743"Nota: / 0.741") | Comprar | |
| 31 | 18T38532 | Espaciador de cono (0.740"Nota: / 0.738") | Comprar | |
| 31 | 18T38533 | Espaciador de cono (0.737"Nota: / 0.735") | Comprar | |
| 31 | 18T38534 | Espaciador de cono (0.734"Nota: / 0.732") | Comprar | |
| 31 | 18T38535 | Espaciador de cono (0.731"Nota: / 0.729") | Comprar | |
| 31 | 18T38536 | Espaciador de cono (0.728"Nota: / 0.726") | Comprar | |
| 31 | 18T38537 | Espaciador de cono (0.725"Nota: / 0.723") | Comprar | |
| 31 | 18T38538 | Espaciador de cono (0.722"Nota: / 0.720") | Comprar | |
| 31 | 18T38539 | Espaciador de cono (0.719"Nota: / 0.717") | Comprar | |
| 31 | 18T38540 | Espaciador de cono (0.716"Nota: / 0.714") | Comprar | |
| 31 | 18T38590 | Espaciador de cono (0.713"Nota: / 0.711") | Comprar | |
| 31 | 18T38591 | Espaciador de cono (0.710"Nota: / 0.708") | Comprar | |
| 31 | 18T38592 | Espaciador de cono (0.707"Nota: / 0.704") | Comprar |
Tabla F - calza de balero de entrada, ítem 33
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 33 | 18T41437 | Calza de baleroNota: (0.1150" / 0.1130") | Comprar | |
| 33 | 18T41438 | Calza de baleroNota: (0.1175" / 0.1155") | Comprar | |
| 33 | 18T41439 | Calza de baleroNota: (0.1200" / 0.1180") | Comprar | |
| 33 | 18T41440 | Calza de baleroNota: (0.1225" / 0.1205") | Comprar | |
| 33 | 18T41441 | Calza de baleroNota: (0.1250" / 0.1230") | Comprar | |
| 33 | 18T41442 | Calza de baleroNota: (0.1275" / 0.1255") | Comprar | |
| 33 | 18T41443 | Calza de baleroNota: (0.1300" / 0.1280") | Comprar | |
| 33 | 18T41444 | Calza de baleroNota: (0.1325" / 0.1305") | Comprar | |
| 33 | 18T41445 | Calza de baleroNota: (0.1350" / 0.1330") | Comprar | |
| 33 | 18T41446 | Calza de baleroNota: (0.1375" / 0.1355") | Comprar | |
| 33 | 18T41447 | Calza de baleroNota: (0.1400" / 0.1380") | Comprar | |
| 33 | 18T41448 | Calza de baleroNota: (0.1425" / 0.1405") | Comprar | |
| 33 | 18T41449 | Calza de baleroNota: (0.1450" / 0.1430") | Comprar | |
| 33 | 18T41450 | Calza de baleroNota: (0.1475" / 0.1455") | Comprar | |
| 33 | 18T41451 | Calza de baleroNota: (0.1500" / 0.1480") | Comprar |

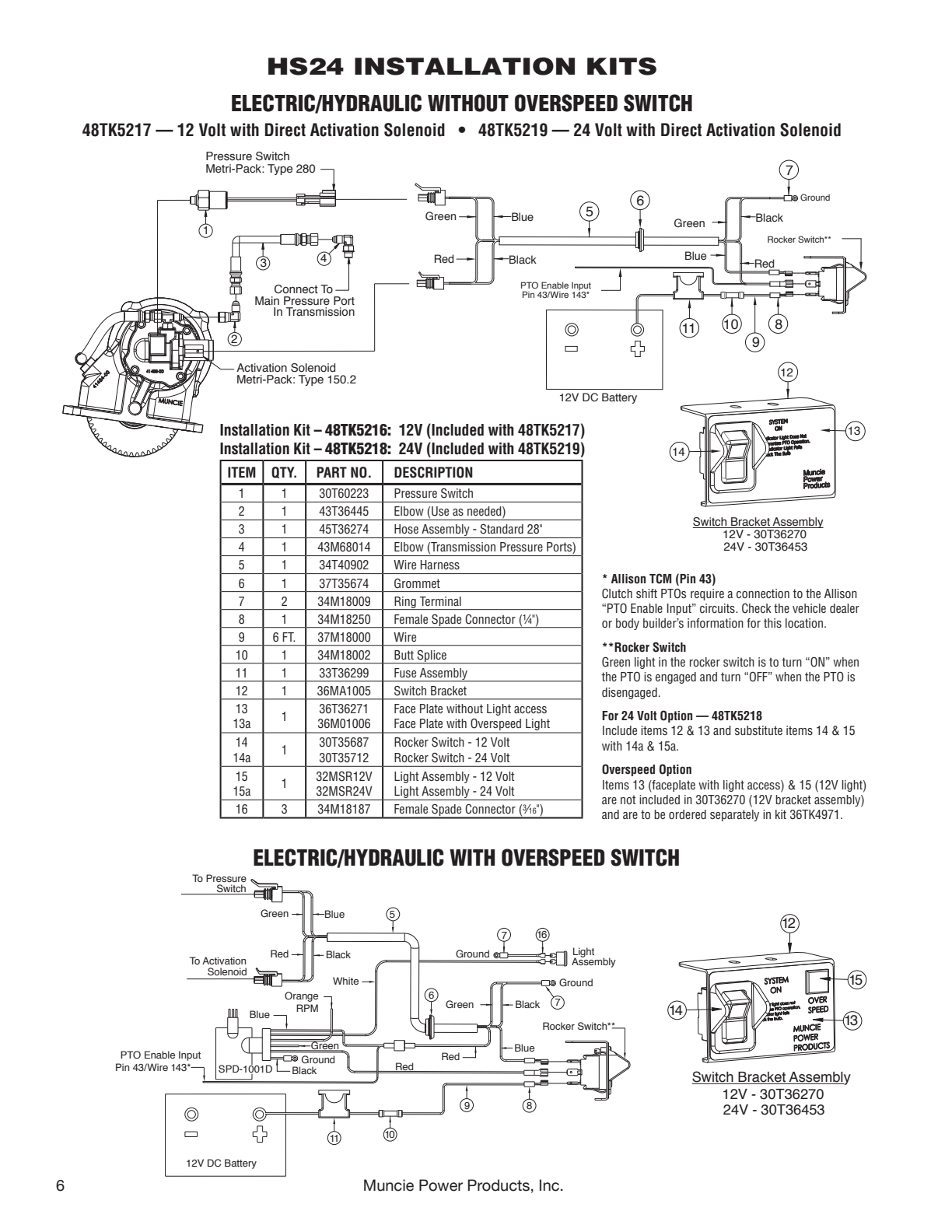

Kits de instalación HS24
Ítem 6Ítem 12Ítem 13Ítem 14Ítem 15Ítem 14Ítem 12Ítem 15Ítem 13Ítem 5Ítem 6Ítem 7Ítem 16Ítem 7Ítem 11Ítem 10Ítem 9Ítem 11Ítem 10Ítem 9Ítem 8Ítem 5Ítem 6Ítem 7Ítem 12Ítem 14Ítem 13Ítem 1Ítem 2Ítem 3Ítem 4| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 30T60223 | Switch de presión | 1 | Comprar |
| 2 | 43T36445 | Codo (usar según se requiera) | 1 | Comprar |
| 3 | 45T36274 | Ensamble de manguera - estándar 28" | 1 | Comprar |
| 4 | 43M68014 | Codo (puertos de presión de la transmisión) | 1 | Comprar |
| 5 | 34T40902 | Arnés | 1 | Comprar |
| 6 | 37T35674 | Ojal de hule | 1 | Comprar |
| 7 | 34M18009 | Terminal de ojillo | 2 | Comprar |
| 8 | 34M18250 | Conector de pala hembra (¼") | 1 | Comprar |
| 9 | 37M18000 | Cable | Comprar | |
| 10 | 34M18002 | Conector a tope | 1 | Comprar |
| 11 | 33T36299 | Ensamble de fusible | 1 | Comprar |
| 12 | 36MA1005 | Soporte del switch | 1 | Comprar |
| 13 | 36T36271 | Placa frontal sin acceso para luz | Comprar | |
| 13a | 36M01006 | Placa frontal con luz de sobrevelocidad | Comprar | |
| 14 | 30T35687 | Switch de balancín - 12 volts | Comprar | |
| 14a | 30T35712 | Switch de balancín - 24 volts | Comprar | |
| 15 | 32MSR12V | Ensamble de luz - 12 volts | Comprar | |
| 15a | 32MSR24V | Ensamble de luz - 24 volts | Comprar | |
| 16 | 34M18187 | Conector de pala hembra (3⁄16") | 3 | Comprar |
Kit de instalación 48TK5589 HINO HS24, característica “H”
Kits de accesorios
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 45T36274 | Ensamble de manguera estándar 28" - | Comprar | ||
| 45T36273 | Ensamble de manguera HD superior 57" - | 1 | Comprar | |
| 45T39186 | Ensamble de manguera especial 17" - | Comprar | ||
| 45T38840 | Ensamble de manguera HD superior 36" - | Comprar | ||
| 2 | 43M68014 | Codo (transmisión), codo (usar según se necesite) | 1 | Comprar |
| 3 | 43T36445 | (43TK3881 y 43TK4545 solamente) | 1 | Comprar |
Kit de sensor de velocidad - opción “U” - 31TK3873
Kit de birlos - 20TK6353
Otras piezas que aparecen en este manual
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 14T37357 | Brida de acoplamiento "C" - para tomas de fuerza CS6, CS8, CS24, CS25, TG, SD | Comprar | ||
| 14T37378 | Brida de acoplamiento de 2", para tomas de fuerza serie CS6, CS8, CB6, CB8 y TG | Comprar | ||
| 19T38266 | Tornillo | Comprar | ||
| 21T20092 | Rondana | Comprar | ||
| 11T37790 | Retén de flecha | Comprar | ||
| 11T37795 | Retén de aceite | Comprar | ||
| 14T35464 | Brida hidráulica S - toma de fuerza | Comprar | ||
| 14T37779 | Brida hidráulica K CS20 | Comprar | ||
| 14T38354 | Brida DIN 5462 Cs6/8 Sh6/8 | Comprar | ||
| 14T38981 | Brida hidráulica 6" / 7" CS24 CS25 | Comprar | ||
| 14T39141 | Brida hidráulica, salida de toma de fuerza F, Q, R, T | Comprar | ||
| 14T39406 | Brida hidráulica, adaptador de flecha de entrada de toma de fuerza CS6 CS20 | Comprar | ||
| 15T41683 | Tapa de balero abierta (con piloto) | Comprar | ||
| 30T36270 | Kit de switch | Comprar | ||
| 30T36453 | Kit de switch (24v) | Comprar | ||
| 36TK4971 | Kit de luz de placa frontal CS y Spd | Comprar | ||
| 48TK5216 | Kit de instalación de cambio eléctrico de 12V para toma de fuerza Hino | Comprar | ||
| SPD-1001D | Control de velocidad | Comprar | ||
| 48TK5589 | Kit de instalación de toma de fuerza HS24 Hino | Comprar | ||
| 20TK6353 | Kit de tornillos de instalación | Comprar | ||
| 31TK3873 | Kit de generador de pulsos | Comprar | ||
| 43TK3881 | Kit de manguera (Cs10) | Comprar | ||
| 43TK3885 | Kit de manguera Cs10 | Comprar | ||
| 43TK4545 | Kit de manguera especial de 17" | Comprar | ||
| 43TK5163 | Kit de manguera - superior R.S. serie 3000 de 36", toma de fuerza | Comprar |
Dimensiones HS24
¿No encuentra la pieza o no está seguro de cuál lleva su unidad? Envíenos el número de la placa o una foto y le cotizamos en español.
Pro Gear and Transmission, Inc. es un proveedor independiente de refacciones para camión en Orlando, Florida, EE. UU. Este no es el sitio web de ningún fabricante y no estamos afiliados a Parker Hannifin (Chelsea), Muncie Power Products ni Bezares. Somos distribuidor autorizado de Fabco, pero este no es el sitio de Fabco.
Pida una cotización de su toma de fuerza
Envíenos la marca y el modelo que trae la placa, un número de parte, o simplemente el camión y la transmisión donde va montada. Le respondemos en español en horario de oficina.
