Toma de fuerza Muncie CS24 y CS25: manual de partes
La lista de partes de la toma de fuerza Muncie CS24 y CS25, con sus diagramas y el número de parte de cada pieza. Toque un número del diagrama para encontrar la pieza y pídala en línea o por teléfono.
Esta página reúne el manual de partes de la toma de fuerza Muncie CS24 y CS25: las secciones y los diagramas del libro de partes, el número de parte y la cantidad de cada pieza, y un botón para pedir en línea las que están en nuestra tienda. Busque la pieza por número de parte o por nombre en el buscador del manual.
Las CS24 y CS25 son de cambio por embrague para la base de 10 tornillos de las Allison; la CS24 lleva el solenoide montado directo y la CS25 a distancia.
La lista de la toma de fuerza Muncie CS24 y CS25 tiene 256 piezas en 16 secciones. 248 se pueden pedir en línea con el botón Comprar; para las otras 8, llámenos o pida una cotización y le buscamos la pieza o su reemplazo.
Manuales en PDF
Toque un número en el diagrama para ver la pieza en la lista. Cada pieza con botón Comprar abre su página en nuestra tienda en línea.
Contenido del manual (16 secciones)
- Lista de partes y descripción (86)
- Retenes de flecha de salida, tabla G, ensambles de brida/retén (3)
- Tabla A - engrane de campana, ítem 6 (8)
- Tabla B - flecha de salida, ítem 8 (10)
- Tabla C - calza de balero de entrada, ítem 34 (16)
- Tabla D - espaciador de cono, ítem 37 (13)
- Tabla E - engrane de entrada, ítem 38 (15)
- Tabla F - carcasa de toma de fuerza, ítem 42 (6)
- Tabla G - tapa de salida/brida, ítem 50 (9)

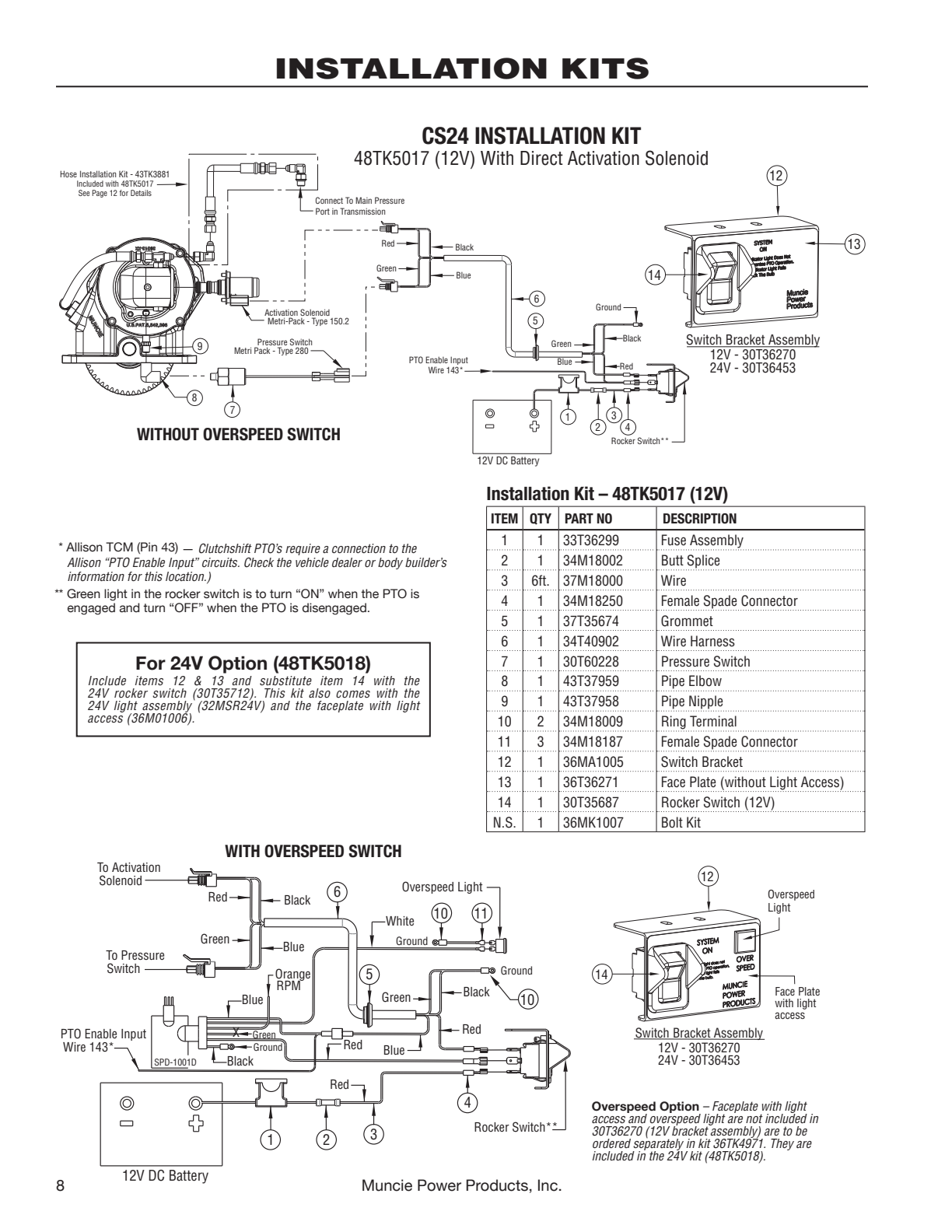

- Kit de instalación - 48TK5017 (12V) (15)
- Kit de conversión CS25 - 48TK5076 (12)
- Kit de activación - CS25 (2)

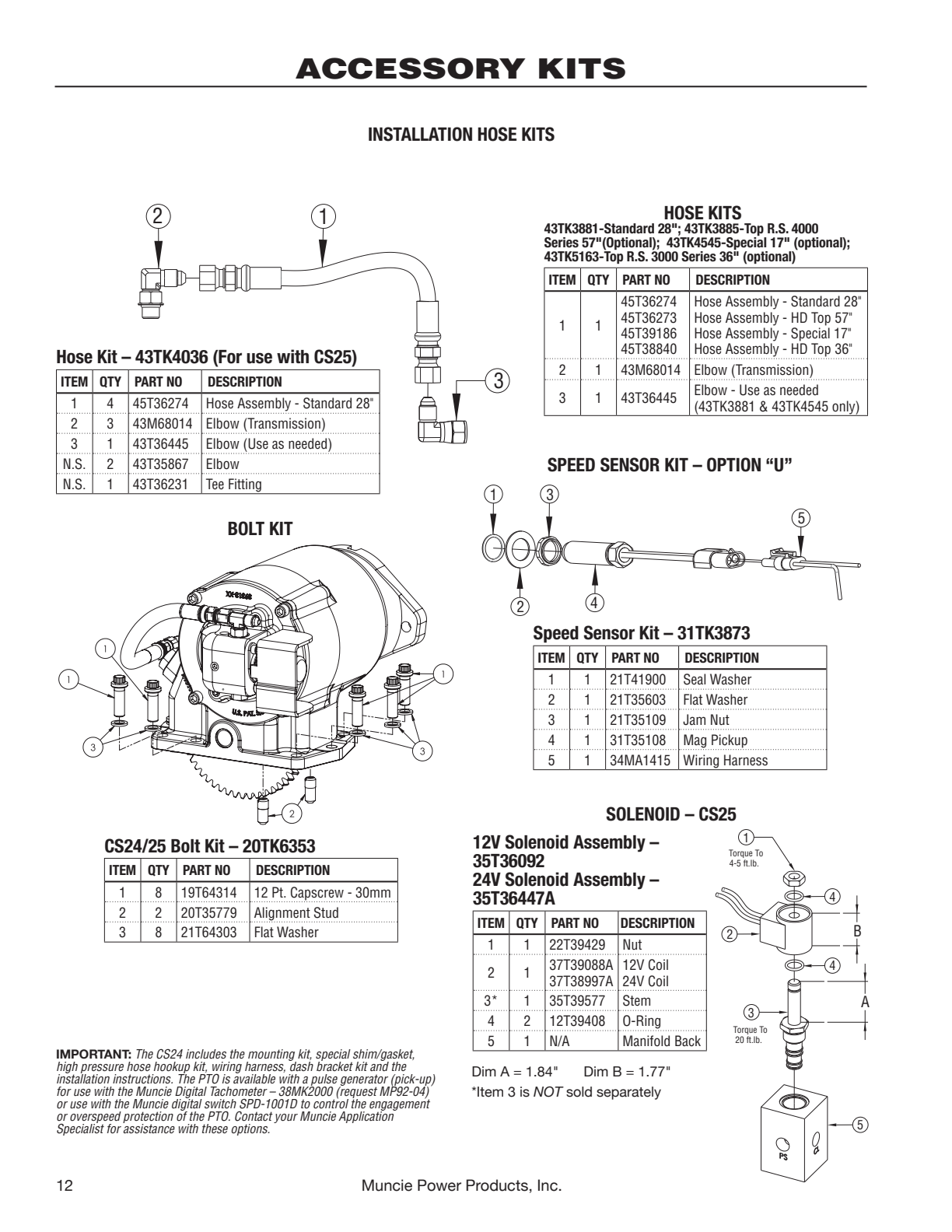

- Kits de accesorios (11)
- Kit de tornillos CS24/25 - 20TK6353 (3)
- Solenoide CS25: ensamble de 12V 35T36092 / ensamble de 24V 35T36447A (5)
- Otras piezas que aparecen en este manual (42)
Ninguna pieza de este manual coincide con su búsqueda. Pruebe con el número de parte sin guiones o envíenos la foto de la placa.

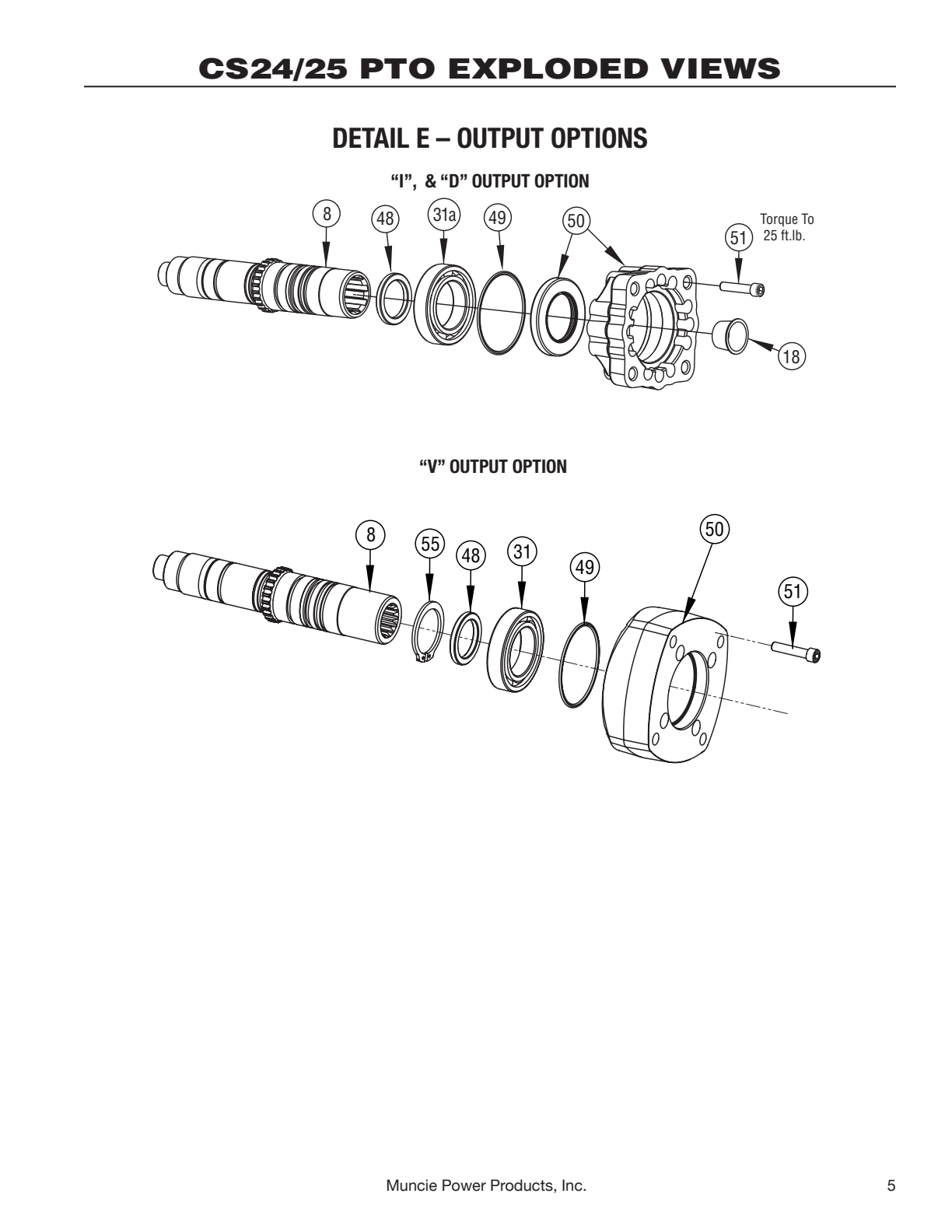

Lista de partes y descripción
Ítem 10Ítem 11Ítem 12Ítem 13Ítem 14Ítem 13Ítem 15Ítem 16Ítem 17Ítem 18Ítem 10Ítem 11Ítem 10Ítem 11Ítem 12Ítem 14Ítem 15Ítem 17Ítem 18Ítem 16Ítem 13Ítem 13
Ítem 21Ítem 20Ítem 22Ítem 21Ítem 20Ítem 28Ítem 23Ítem 10Ítem 11Ítem 33Ítem 32Ítem 31Ítem 30Ítem 29Ítem 26Ítem 25Ítem 24Ítem 22Ítem 20Ítem 21Ítem 28Ítem 27Ítem 19Ítem 23Ítem 22Ítem 20Ítem 21Ítem 32Ítem 35Ítem 35Ítem 36Ítem 39Ítem 40Ítem 41Ítem 47Ítem 43Ítem 46Ítem 47Ítem 44Ítem 10Ítem 11
Ítem 52Ítem 31Ítem 49Ítem 51Ítem 48Ítem 31Ítem 51Ítem 54Ítem 53Ítem 51Ítem 49Ítem 48Ítem 48Ítem 31Ítem 49Ítem 51Ítem 18
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 01 | 21T36511 | Rondana (CS24, CS26) | 1 | Comprar |
| 02 | 21T36512 | Placa (CS24, CS26) | 1 | Comprar |
| 03 | 24T27240 | Anillo de retención | 1 | Comprar |
| 04 | 24T35480 | Anillo de retención | 2 | Comprar |
| 05 | 21T29017 | Rondana de empuje A* engrane de campana | 2 | Comprar |
| 07 | 10T36285 | Balero de rodillos de agujas B* flecha de salida | 1 | Comprar |
| 09 | 02T38792 | Cubo del clutch | 1 | Comprar |
| 21T38907 | Rondana (“I ” “D” y “Z”), | 1 | Comprar | |
| 24T37951 | Anillo de retención (“I ” “D” y “Z”), | 1 | Comprar | |
| 49T38818 | Brida (“I ” “D” y “Z”), | 1 | Comprar | |
| 49T38819 | Cubo de clutch (“I ” “D” y “Z”), | 1 | Comprar | |
| 10 | 49T33564 | Disco de fricción | 5 | Comprar |
| 49T38231 | Disco de fricción (solamente CS26) | 5 | Comprar | |
| 11 | 49T40641 | Disco espaciador | 8 | Comprar |
| 49T38230 | Disco espaciador (solamente CS26) | 8 | Comprar | |
| 49T40641 | Disco espaciador (“I ” “D” y “Z”), | 4 | Comprar | |
| 12 | 27T36112 | Resorte | 1 | Comprar |
| 13 | 12T36471 | O-ring | 2 | Comprar |
| 12T36053 | O-ring (“I ” “D” y “Z”), | 2 | Comprar | |
| 14 | 49T36463 | Pistón | 1 | Comprar |
| 49T38552 | Pistón (“I ” “D” y “Z”), | 1 | Comprar | |
| 15 | 12T36472 | O-ring | 1 | Comprar |
| 16 | 49T36464 | Copa de pistón | 1 | Comprar |
| 49T38553 | Copa de pistón (“I ” “D” y “Z”), | 1 | Comprar | |
| 17 | 24T36470 | Anillo de retención | 1 | Comprar |
| 24T36040 | Anillo de retención (“I ” “D” y “Z”), | 1 | Comprar | |
| 18 | 25T35724 | Tapón (“G ” “K” “Q” y “S”), | 1 | Comprar |
| 25T35725 | Tapón (“P”) | 1 | Comprar | |
| 25T37767 | Tapón (“I ” y “D”) | 1 | Comprar | |
| 25T35936 | Tapón (“Z”) | 1 | Comprar | |
| 25T37387 | Tapón (“T”) | 1 | Comprar | |
| 19 | 49T39511 | Protector | 1 | Comprar |
| 20 | 19T36174 | Tornillo opresor | 2 | Comprar |
| 21 | 27T36173 | Resorte | 2 | Comprar |
| 22 | 25T21684 | Tapón de rosca | 4 | Comprar |
| 23 | 19T36588 | Tornillo | 4 | Comprar |
| 24 | 25T41463 | Tapón | 1 | Comprar |
| 25 | 43T36231 | Te | 1 | Comprar |
| 26 | 35T40860 | Solenoide de 12V | 1 | Comprar |
| 35T40864 | Solenoide de 24V | 1 | Comprar | |
| 27 | 19T40859 | Tornillo de 5mm | 2 | Comprar |
| 28 | 15T40862 | Tapa de balero, cerrada (CS24) (con solenoide de inserción) | 1 | Comprar |
| 15T40478 | Tapa de balero, cerrada (CS25) (sin solenoide de inserción) | 1 | Comprar | |
| 29 | 12T36197 | O-ring | 1 | Comprar |
| 30 | 12T36081 | O-ring | 1 | Comprar |
| 31 | 10T21017 | Balero | 2 | Comprar |
| 10T21017 | Balero (“I ” “D” y “Z”), | 1 | Comprar | |
| 10T38248 | Balero (“I ” “D” y “Z”), | 1 | Comprar | |
| 32 | 26T36175 | Pasador elástico (CS24, CS26) | 2 | Comprar |
| 33 | 21T36473 | Placa (CS24, CS26) C* calza de balero | 1 | Comprar |
| 35 | 10T35776 | Balero de rodillos cónico (se vende con engrane de entrada solamente) | 2 | Comprar |
| 36 | 07T35780 | Flecha del engrane loco D* espaciador de cono E* engrane de entrada | 1 | Comprar |
| 39 | 18T41452 | Calza de balero (.0620"/.0600") | 1 | Comprar |
| 40 | 19T35785 | Tornillo opresor | 1 | Comprar |
| 41 | 13T35777 | Empaque F* carcasa de toma de fuerza | 1 | Comprar |
| 43 | 25T35784 | Orificio | 1 | Comprar |
| 44 | 25T35999 | Tapón | 1 | Comprar |
| 45 | 43T35867 | Codo | 1 | Comprar |
| 46 | 45T36308 | Manguera | 1 | Comprar |
| 47 | 12T35774 | O-ring | 2 | Comprar |
| 48 | 28T62371 | Espaciador (“B” “C” “G ” “K” “P” “Q” “S”, “T” y “6”) | 1 | Comprar |
| 28T39404 | Espaciador (“D” “I ” "V", y “Z”), | 1 | Comprar | |
| 49 | 12T36751 | O-ring | 1 | Comprar |
| 12T38344 | O-ring (“I ” “D” “V” y “Z”), G* ensamble de brida/retén | 1 | Comprar | |
| 51 | 19T41756 | Tornillo (“B” “C” y “2”), | 4 | Comprar |
| 19T34462 | Tornillo de cabeza allen (“K” y “P” hidráulicos) | 4 | Comprar | |
| 19T39257 | Tornillo de cabeza allen (“G ” “Q” y “S” hidráulicos), | 4 | Comprar | |
| 19M84478 | Tornillo de cabeza allen (“I ” y “D”) | 4 | Comprar | |
| 19T38249 | Tornillo de cabeza allen (“Z”) | 4 | Comprar | |
| 19T38266 | Tornillo (“C” “X” y “2”), | 1 | Comprar | |
| 52 | 26T01627 | Cuña woodruff | 1 | Comprar |
| 53 | 14T37378 | Brida de acoplamiento “2” | 1 | Comprar |
| 14T37357 | Brida de acoplamiento “C” | 1 | Comprar | |
| 54 | 21T20092 | Rondana plana (“C” “X” y “2”), | 1 | Comprar |
| 55 | 24T36040 | Anillo de retención | 1 | Comprar |
| 48TK5028 | Kit de instalación (12V) incluye: kit de cambio, paquete de empaques, kit de birlos y kit de manguera estándar | 1 | Comprar | |
| 48TK5038 | Kit de instalación (24V) incluye: kit de cambio, paquete de empaques, kit de birlos y kit de manguera estándar | 1 | Comprar | |
| 48TK5234 | Kit de instalación (12V) incluye: kit de cambio, paquete de empaques, kit de birlos y kit de manguera especial (17") | 1 | Comprar | |
| 48TK4708 | Kit de instalación (12/24V) opción “P” incluye: kit de cambio, paquete de empaques, kit de birlos, kit de manguera estándar, switch de presión y | 1 | Comprar | |
| CS24GSK | Kit de empaque incluye: (2)13, (1)15, (1)29, (1)30, (1)41 (2)47, (1)49, (1)11T37790 y (1)12TK3902 | 1 | Comprar | |
| CS24GSKIZ | Kit de empaque incluye: (2)13, (1)15, (1)29, (1)30, (1)41 (2)47, (1)49, (1)11T37795 y (1)12TK3902 | 1 | Comprar | |
| CS24RBK | Kit de reconstrucción incluye: (1)1 (1)3, (2)4, (2)5, (5)10, (8)11 (1)12, (2)13, (1)15, (1)17, (2)21 (1)29, (1)30, (2)31 (1)34, (1)39, (1)41, (2)47 (1)49, | 1 | Comprar | |
| CS24RBKIZ | Kit de reconstrucción incluye: (1)1 (1)3, (2)4, | 1 | Comprar | |
| CS26RBK | Kit de reconstrucción incluye: (1)1 (1)3, (2)4, (2)5, (5)10, (8)11 (1)12, (2)13, (1)15, | 1 | Comprar | |
| 48TK4054 | Kit de conversión a CS25 12V | 1 | Pregunte por disponibilidad | |
| 48TK4055 | Kit de conversión a CS25 24V | 1 | Comprar |
Retenes de flecha de salida, tabla G, ensambles de brida/retén
Tabla A - engrane de campana, ítem 6
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 6 | 02T39319 | Engrane de campana 05 (38 T) | Comprar | |
| 6 | 02T36466 | Engrane de campana 06 (36 T) | Comprar | |
| 6 | 02T36467 | Engrane de campana 07 (34 T) | Comprar | |
| 6 | 02T36468 | Engrane de campana 08 (32 T) | Comprar | |
| 6 | 02T36469 | Engrane de campana 10 (30 T) | Comprar | |
| 6 | 02T42287 | Engrane de campana 11 (28 T) | Comprar | |
| 6 | 02T36542 | Engrane de campana 12 (27 T) | Comprar | |
| 6 | 02T38832 | Engrane de campana 15 (24 T) | Comprar |
Tabla B - flecha de salida, ítem 8
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 8 | 06T36452 | Flecha de salida “B” redonda de 1¼" | Comprar | |
| 8 | 06T37373 | Flecha de salida “C” o “2” estriada de 1.3" | Comprar | |
| 8 | 06T39405 | Flecha de salida “D” europea DIN5462 | Comprar | |
| 8 | 06T36549 | Flecha de salida “G” Dana especial | Comprar | |
| 8 | 06T40728 | Flecha de salida “I” DIN5462 | Comprar | |
| 8 | 06T36547 | Flecha de salida “K” 7⁄8 - 13 estriada y “6” | Comprar | |
| 8 | 06T36550 | Flecha de salida “P” 1" - 15 estriada | Comprar | |
| 8 | 06T36548 | Flecha de salida “Q” y “S” 7⁄8 - 13 estriada | Comprar | |
| 8 | 06T37337 | Flecha de salida “T” ¾" - T estriada | Comprar | |
| 8 | 06T38557 | Flecha de salida “V” y “Z”, tipo de flecha extendida | Comprar |
Tabla C - calza de balero de entrada, ítem 34
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 34 | 18T41437 | Calza de baleroNota: (.1150"/.1130") | Comprar | |
| 34 | 18T41438 | Calza de baleroNota: (.1175"/.1155") | Comprar | |
| 34 | 18T41439 | Calza de baleroNota: (.1200"/.1180") | Comprar | |
| 34 | 18T41440 | Calza de baleroNota: (.1225"/.1205") | Comprar | |
| 34 | 18T41441 | Calza de baleroNota: (.1250"/.1230") | Comprar | |
| 34 | 18T41442 | Calza de baleroNota: (.1275"/.1255") | Comprar | |
| 34 | 18T41443 | Calza de baleroNota: (.1300"/.1280") | Comprar | |
| 34 | 18T41444 | Calza de baleroNota: (.1325"/.1305") | Comprar | |
| 34 | 18T41445 | Calza de baleroNota: (.1350"/.1330") | Comprar | |
| 34 | 18T41446 | Calza de baleroNota: (.1375"/.1355") | Comprar | |
| 34 | 18T41447 | Calza de baleroNota: (.1400"/.1380") | Comprar | |
| 34 | 18T41448 | Calza de baleroNota: (.1425"/.1405") | Comprar | |
| 34 | 18T41449 | Calza de baleroNota: (.1450"/.1430") | Comprar | |
| 34 | 18T41450 | Calza de baleroNota: (.1475"/.1455") | Comprar | |
| 34 | 18T41451 | Calza de baleroNota: (.1500"/.1480") | Comprar | |
| 34 | 18TK5233 | Kit de calzas de baleroNota: Incluye todos los baleros | Comprar |
Tabla D - espaciador de cono, ítem 37
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 37 | 18T38748 | Espaciador de conoNota: (0.743"/0.741") | Comprar | |
| 37 | 18T38532 | Espaciador de conoNota: (0.740"/0.738") | Comprar | |
| 37 | 18T38533 | Espaciador de conoNota: (0.737"/0.735") | Comprar | |
| 37 | 18T38534 | Espaciador de conoNota: (0.734"/0.732") | Comprar | |
| 37 | 18T38535 | Espaciador de conoNota: (0.731"/0.729") | Comprar | |
| 37 | 18T38536 | Espaciador de conoNota: (0.728"/0.726") | Comprar | |
| 37 | 18T38537 | Espaciador de conoNota: (0.725"/0.723") | Comprar | |
| 37 | 18T38538 | Espaciador de conoNota: (0.722"/0.720") | Comprar | |
| 37 | 18T38539 | Espaciador de conoNota: (0.719"/0.717") | Comprar | |
| 37 | 18T38540 | Espaciador de conoNota: (0.716"/0.714") | Comprar | |
| 37 | 18T38590 | Espaciador de conoNota: (0.713"/0.711") | Comprar | |
| 37 | 18T38591 | Espaciador de conoNota: (0.710"/0.708") | Comprar | |
| 37 | 18T38592 | Espaciador de conoNota: (0.707"/0.704") | Comprar |
Tabla E - engrane de entrada, ítem 38
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 38 | 03TA4624 | Engrane de entrada A1005 (50T/21T) 03T35752 | Comprar | |
| 38 | 03TA4625 | Engrane de entrada A1006 (50T/23T) 03T35919 | Comprar | |
| 38 | 03TA4626 | Engrane de entrada A1007 (50T/25T) 03T35755 | Comprar | |
| 38 | 03TA4627 | Engrane de entrada A1008 (50T/27T) 03T35758 | Comprar | |
| 38 | 03TA4628 | Engrane de entrada A1010 (50T/29T) 03T35761 | Comprar | |
| 38 | 03TA4715 | Engrane de entrada A1011 (50T/31T) 03T42286 | Descontinuada: llámenos por un reemplazo | |
| 38 | 03TA4629 | Engrane de entrada A1012 (50T/32T) 03T36545 | Comprar | |
| 38 | 03TA4630 | Engrane de entrada A1015 (50T/35T) 03T38830 | Comprar | |
| 38 | 03TA4978 | Engrane de entrada C9505 (45T/21T) 03T40237 | Pregunte por disponibilidad | |
| 38 | 03TA4979 | Engrane de entrada C9506 (45T/23T) 03T40217 | Comprar | |
| 38 | 03TA4980 | Engrane de entrada C9507 (45T/25T) 03T40218 | Comprar | |
| 38 | 03TA4981 | Engrane de entrada C9508 (45T/27T) 03T40219 | Pregunte por disponibilidad | |
| 38 | 03TA4982 | Engrane de entrada C9510 (45T/29T) 03T40220 | Comprar | |
| 38 | 03TA4983 | Engrane de entrada C9512 (45T/32T) 03T40221 | Pregunte por disponibilidad | |
| 38 | 03TA4984 | Engrane de entrada C9515 (45T/35T) 03T40222 | Pregunte por disponibilidad |
Tabla F - carcasa de toma de fuerza, ítem 42
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 42 | 01T41453 | Carcasa (arreglo estándar 1) | Comprar | |
| 42 | 01T41454 | Carcasa (arreglo estándar 3) | Comprar | |
| 42 | 01T41509 | Carcasa (arreglo estándar 1) (“I”, “D” y “Z”) | Comprar | |
| 42 | 01T41510 | Carcasa (arreglo estándar 3) (“I”, “D” y “Z”) | Comprar | |
| 42 | 01T41511 | Carcasa (arreglo estándar 1) (C95 Cat) | Comprar | |
| 42 | 01T41512 | Carcasa (arreglo estándar 3) (C95 Cat) | Comprar |
Tabla G - tapa de salida/brida, ítem 50
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 50 | 15TA5220 | Ensamble de brida/retén “B”, “C” y “2”Nota: Incluye: 15T41683 tapa de balero y 11T37790 retén de flecha de salida | Comprar | |
| 50 | 14TA4817 | Ensamble de brida/retén “D” y “I”Nota: Incluye: 14T39406 brida hidráulica y 11T64141 retén de flecha de salida | Comprar | |
| 50 | 14TA3998 | Ensamble de brida/retén “G”Nota: Incluye: 14T39137 brida hidráulica y 11T37790 retén de flecha de salida | Comprar | |
| 50 | 14TA3996 | Ensamble de brida/retén “K” y “P”Nota: Incluye: 14T37779 brida hidráulica y 11T37790 retén de flecha de salida | Comprar | |
| 50 | 14TA3997 | Ensamble de brida/retén “Q” y “T”Nota: Incluye: 14T39141 brida hidráulica y 11T37790 retén de flecha de salida | Comprar | |
| 50 | 14TA3999 | Ensamble de brida/retén “S”Nota: Incluye: 14T35464 brida hidráulica y 11T37790 retén de flecha de salida | Comprar | |
| 50 | 14TA4818 | Ensamble de brida/retén “Z”Nota: Incluye: 14T38343 brida hidráulica y 11T37795 retén de flecha de salida | Comprar | |
| 50 | 14TA4819 | Ensamble de brida/retén “6” y “7”Nota: Incluye: 14T38981 brida hidráulica y 11T37790 retén de flecha de salida | Comprar | |
| 50 | 14T43197 | Brida “V”Nota: Incluye: 14T43197 brida hidráulica (sin retén de flecha) | Descontinuada: llámenos por un reemplazo |
Kit de instalación - 48TK5017 (12V)
Ítem 6Ítem 10Ítem 10Ítem 11Ítem 5Ítem 4Ítem 1Ítem 2Ítem 7Ítem 8Ítem 9Ítem 6Ítem 5Ítem 1Ítem 2Ítem 3Ítem 4Ítem 12Ítem 14Ítem 12Ítem 13Ítem 14Ítem 12Ítem 13Ítem 8| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 33T36299 | Ensamble de fusible | 1 | Comprar |
| 2 | 34M18002 | Conector a tope | 1 | Comprar |
| 3 | 37M18000 | Cable | Comprar | |
| 4 | 34M18250 | Conector de pala hembra | 1 | Comprar |
| 5 | 37T35674 | Ojal de hule | 1 | Comprar |
| 6 | 34T40902 | Arnés | 1 | Comprar |
| 7 | 30T60228 | Switch de presión | 1 | Comprar |
| 8 | 43T37959 | Codo de tubo | 1 | Comprar |
| 9 | 43T37958 | Niple de tubo | 1 | Comprar |
| 10 | 34M18009 | Terminal de ojillo | 2 | Comprar |
| 11 | 34M18187 | Conector de pala hembra | 3 | Comprar |
| 12 | 36MA1005 | Soporte del switch | 1 | Comprar |
| 13 | 36T36271 | Placa frontal (sin acceso a la luz) | 1 | Comprar |
| 14 | 30T35687 | Switch de balancín (12V) | 1 | Comprar |
| N.S. | 36MK1007 | Kit de tornillos | 1 | Comprar |
Kit de conversión CS25 - 48TK5076
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 43T35867 | Codo NPT/JIC de 1⁄8" | 2 | Comprar |
| 2 | 43T37503 | Conexión NPT/JIC de 1⁄8" | 1 | Comprar |
| 3 | 15TA5075 | Ensamble de tapa | 1 | Comprar |
| 4 | 43M68014 | Codo de rosca recta 7⁄16" - 20 | 3 | Comprar |
| 5 | 43T36231 | Árbol de derivación recto | 1 | Comprar |
| 6 | 35T37928 | Válvula 12VDC | 1 | Comprar |
| 7 | 45T36274 | Ensamble de manguera | 4 | Comprar |
| 8 | 34T35872 | Arnés | 1 | Comprar |
| N.S. | 43T36445 | Codo (usar según se requiera) | 1 | Comprar |
| N.S. | 19T36623 | Tornillo | 2 | Comprar |
| N.S. | 22T35140 | Tuerca | 2 | Comprar |
| N.S. | 21T37991 | Rondana de presión | 2 | Comprar |
Kit de activación - CS25
Kits de accesorios
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 45T36274 | Ensamble de manguera estándar 28" - | Comprar | ||
| 45T36273 | Ensamble de manguera HD superior 57" - | 1 | Comprar | |
| 45T39186 | Ensamble de manguera especial 17" - | Comprar | ||
| 45T38840 | Ensamble de manguera HD superior 36" - | Comprar | ||
| 2 | 43M68014 | Codo (transmisión) codo, usar según se necesite | 1 | Comprar |
| 3 | 43T36445 | - (solamente 43TK3881 y 43TK4545) | 1 | Comprar |
| 1 | 21T41900 | Rondana de sello | 1 | Comprar |
| 2 | 21T35603 | Rondana plana | 1 | Comprar |
| 3 | 21T35109 | Contratuerca | 1 | Comprar |
| 4 | 31T35108 | Sensor magnético | 1 | Comprar |
| 5 | 34MA1415 | Arnés | 1 | Comprar |
Kit de tornillos CS24/25 - 20TK6353
Solenoide CS25: ensamble de 12V 35T36092 / ensamble de 24V 35T36447A
Otras piezas que aparecen en este manual
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 30T36270 | (Ensamble de soporte de 12V) deben ir por separado en el kit 36TK4971. Están en el kit de 24V (48TK5018). | Comprar | ||
| 03T35752 | Entrada CD10 (05) | Descontinuada: llámenos por un reemplazo | ||
| 03T35755 | Engrane de entrada de toma de fuerza serie CD10 50T/25T | Comprar | ||
| 03T35758 | Entrada CS20 (08) | Comprar | ||
| 03T35761 | Entrada CS20 (10), engrane de entrada de la flecha del engrane loco de toma de fuerza | Comprar | ||
| 03T35919 | Entrada CD10 (06) | Comprar | ||
| 03T36545 | Engrane de entrada CS24/CS25 - 50T/32T | Comprar | ||
| 03T38830 | Engrane de entrada A1015 (50T/35T) | Comprar | ||
| 03T40217 | Engrane de entrada CS2 C9506 (45T/23T) | Comprar | ||
| 03T40218 | Engrane de entrada (C9507) | Comprar | ||
| 03T40219 | Engrane de entrada (C9508) 45T/27T | Comprar | ||
| 03T40220 | Engrane de entrada C9510 (45T/29T) | Comprar | ||
| 03T40221 | Engrane de entrada C9512 (45T/32T) | Comprar | ||
| 03T40222 | Engrane de entrada (C9515) | Comprar | ||
| 03T40237 | Engrane de entrada CS2 (C9505) - 45T/21T | Comprar | ||
| 03T42286 | Engrane de entrada CS20 (50T/31T) | Comprar | ||
| 14T35464 | Brida hidráulica S - toma de fuerza | Comprar | ||
| 14T37779 | Brida hidráulica K CS20 | Comprar | ||
| 14T38343 | Adaptador de brida hidráulica Z - toma de fuerza CS6/CS8 SH6/SH8 1.25-14 | Comprar | ||
| 14T38981 | Brida hidráulica 6" / 7" CS24 CS25 | Comprar | ||
| 14T39137 | Brida hidráulica "G" para toma de fuerza CS24/CS25 | Comprar | ||
| 14T39141 | Brida hidráulica, salida de toma de fuerza F, Q, R, T | Comprar | ||
| 14T39406 | Brida hidráulica, adaptador de flecha de entrada de toma de fuerza CS6 CS20 | Comprar | ||
| 15T41683 | Tapa de balero abierta (con piloto) | Comprar | ||
| 30T35712 | Switch de 24 volts | Comprar | ||
| 30T36453 | Kit de switch (24v) | Comprar | ||
| 36M01006 | Placa frontal | Comprar | ||
| 36TK4971 | Kit de luz de placa frontal CS y Spd | Comprar | ||
| 43TK3881 | Kit de manguera (Cs10) | Comprar | ||
| 48TK5017 | Kit de instalación de toma de fuerza CS10 CS20 12V, solenoide de activación directa | Comprar | ||
| 48TK5018 | Kit de instalación de opción de 24V para toma de fuerza CS10 y CS20 | Comprar | ||
| SPD-1001D | Control de velocidad | Comprar | ||
| 43TK4036 | Kit de manguera para toma de fuerza Cs11/21 | Comprar | ||
| 48TK3882 | Kit de instalación de cilindro de cambio por aire de 12V, toma de fuerza serie CS | Comprar | ||
| 48TK3891 | Kit de instalación eléctrica de 24V, toma de fuerza serie CS | Comprar | ||
| 48TK5076 | Kit de conversión de tapa trasera al ras, toma de fuerza CS20 - solenoide remoto de 12V | Comprar | ||
| 20TK6353 | Kit de tornillos de instalación | Comprar | ||
| 31TK3873 | Kit de generador de pulsos | Comprar | ||
| 35T36092 | Válvula solenoide de 12V | Comprar | ||
| 35T36447A | Cartucho de solenoide de 24V | Comprar | ||
| 38MK2000 | Kit de tacómetro digital | Comprar | ||
| 43TK4545 | Kit de manguera especial de 17" | Comprar |
¿No encuentra la pieza o no está seguro de cuál lleva su unidad? Envíenos el número de la placa o una foto y le cotizamos en español.
Pro Gear and Transmission, Inc. es un proveedor independiente de refacciones para camión en Orlando, Florida, EE. UU. Este no es el sitio web de ningún fabricante y no estamos afiliados a Parker Hannifin (Chelsea), Muncie Power Products ni Bezares. Somos distribuidor autorizado de Fabco, pero este no es el sitio de Fabco.
Pida una cotización de su toma de fuerza
Envíenos la marca y el modelo que trae la placa, un número de parte, o simplemente el camión y la transmisión donde va montada. Le respondemos en español en horario de oficina.
