Toma de fuerza Muncie CD05 y CD10: manual de partes
La lista de partes de la toma de fuerza Muncie CD05 y CD10, con sus diagramas y el número de parte de cada pieza. Toque un número del diagrama para encontrar la pieza y pídala en línea o por teléfono.
Esta página reúne el manual de partes de la toma de fuerza Muncie CD05 y CD10: las secciones y los diagramas del libro de partes, el número de parte y la cantidad de cada pieza, y un botón para pedir en línea las que están en nuestra tienda. Busque la pieza por número de parte o por nombre en el buscador del manual.
Las CD05 y CD10 son de mando constante (engrane constante), sin mecanismo de cambio, para el registro de 10 tornillos de las Allison 3000 y 4000; la CD10 también aparece para las Caterpillar CX28, CX31 y CX35.
Este mismo libro de partes también corresponde a: Muncie CD10. Las piezas, los diagramas y los números de ítem son los mismos.
La lista de la toma de fuerza Muncie CD05 y CD10 tiene 124 piezas en 13 secciones. 116 se pueden pedir en línea con el botón Comprar; para las otras 8, llámenos o pida una cotización y le buscamos la pieza o su reemplazo.
Manuales en PDF
Toque un número en el diagrama para ver la pieza en la lista. Cada pieza con botón Comprar abre su página en nuestra tienda en línea.
Contenido del manual (13 secciones)
- Construcción del número de modelo (0)
- Lista de partes y descripción (42)
- Tabla A - flecha de salida, ítem 2 (13)
- Tabla B - engrane de campana, ítem 4 (7)
- Tabla C - brida hidráulica, ítem 8 (6)
- Tabla D - kit de brida/retén, ítem 13 (2)
- Tabla E - espaciador de cono, ítem 18, y engrane de entrada, ítem 19 (14)
- Tabla F - kit 18TK5233 de calza de balero de entrada, ítem 20 - solamente se usa 1 (15)
- Dimensiones (0)
- Kits de lubricación a presión 43MK3620, 43MK2810, 43TK4545 y 43TK5087 (7)
- Kit de sensor de velocidad 31TK3873, opción especial “U” (5)
- Kit de birlos - 20TK6353 (3)
- Otras piezas que aparecen en este manual (10)
Ninguna pieza de este manual coincide con su búsqueda. Pruebe con el número de parte sin guiones o envíenos la foto de la placa.
Construcción del número de modelo
Lista de partes y descripción

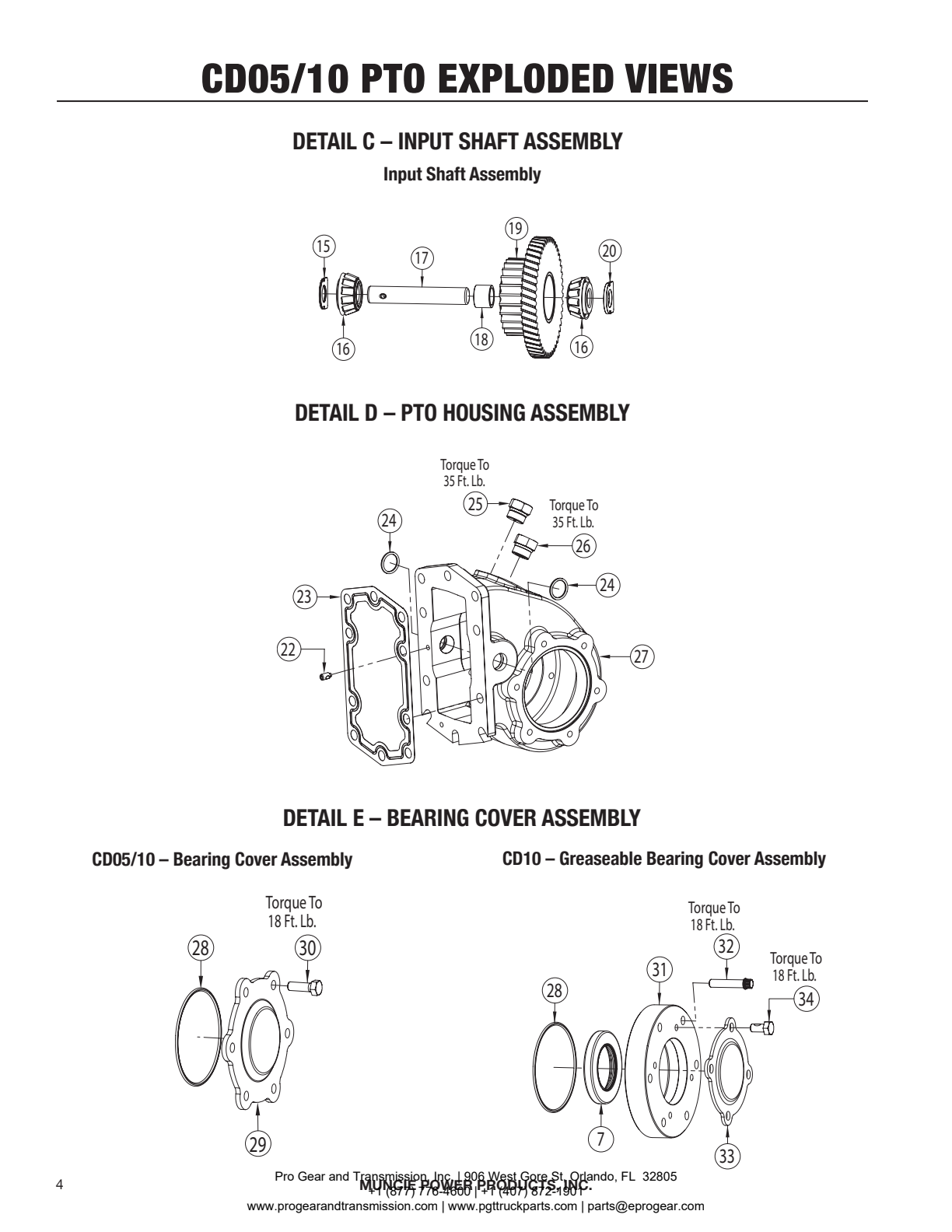

Ítem 15Ítem 16Ítem 17Ítem 16Ítem 24Ítem 22Ítem 23Ítem 25Ítem 26Ítem 24Ítem 27Ítem 28Ítem 29Ítem 30Ítem 28Ítem 31Ítem 32Ítem 33Ítem 34| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 01 | 10T35775 | Balero A de la flecha de salida | 2 | Comprar |
| 03 | 24T26980 | Anillo de retención B del engrane de campana | 2 | Comprar |
| 05 | 26T01627 | Cuña Woodruff “B” | 1 | Comprar |
| 06 | 12T35773 | O-ring (CD10) | 1 | Comprar |
| 12T41793 | O-ring (CD05) | 1 | Pregunte por disponibilidad | |
| 12T36863 | O-ring (opción de salida “B”, “C” y “2”) | 1 | Comprar | |
| 07 | 11T64141 | Retén de flecha (opción “G ”) | 2 | Comprar |
| 11T64141 | Retén de flecha C, brida hidráulica | 1 | Comprar | |
| 09 | 19T32740 | Tornillo de cabeza hexagonal “2 ” “B” y “C” | 6 | Comprar |
| 19T31577 | Tornillo de cabeza hexagonal “D” “P” “Q” “S” y “Z” | 6 | Comprar | |
| 19M84478 | Tornillo de cabeza allen “E” “R” y “Y” | 6 | Comprar | |
| 19T35386 | Tornillo de cabeza allen “I” | 6 | Comprar | |
| 19T34717 | Tornillo de 12 puntas “IG ” | 6 | Comprar | |
| 10 | 14T37498 | Brida de acoplamiento “2 ” | 1 | Comprar |
| 14T31499 | Brida de acoplamiento “C” | 1 | Comprar | |
| 11 | 21T20092 | Rondana plana “2 ” y “C” | 1 | Comprar |
| 12 | 19T38266 | Tornillo de cabeza hexagonal “2” y “C” D, brida/kit de retenes | 1 | Comprar |
| 14 | 25T35520 | Tapón “R” | 1 | Comprar |
| 25T35724 | Tapón “D”, “DG”, “Q”, “S” y “SG” | 1 | Comprar | |
| 25T35725 | Tapón “P” | 1 | Comprar | |
| 25T35936 | Tapón “E”, “Y”, “YG”, “Z” y “ZG” | 1 | Comprar | |
| 25T37767 | Tapón “I ” y “IG ” | 1 | Comprar | |
| 15 | 18T41452 | Calza de balero de entrada CD05 | 1 | Comprar |
| 16 | 10T35776 | Balero de rodillos | 2 | Comprar |
| 17 | 07T35780 | Flecha de entrada E, espaciador de cono E, engrane de entrada F, calza de balero de entrada CD05 G, espaciador de balero de entrada CD10 | 1 | Comprar |
| 22 | 19T35785 | Tornillo opresor | 1 | Comprar |
| 23 | 13T35777 | Empaque | 1 | Comprar |
| 24 | 12T35774 | O-ring | 2 | Comprar |
| 25 | 25T35784 | Tapón de lubricación | 1 | Comprar |
| 26 | 25T35999 | Tapón | 1 | Comprar |
| 27 | 01T60219 | Carcasa CD10 | 1 | Comprar |
| 01T41864 | Carcasa CD05 (solamente arreglo 3) | 1 | Pregunte por disponibilidad | |
| 28 | 12T35773 | O-ring | 1 | Comprar |
| 29 | 15T35772 | Tapa de balero | 1 | Comprar |
| 30 | 19T32740 | Tornillo de cabeza hexagonal | 6 | Comprar |
| 31 | 15T39026 | Tapa de balero (opción “G”) | 1 | Comprar |
| 32 | 19M84478 | Tornillo de 12 puntas (opción “G”) | 6 | Comprar |
| 33 | 15T34323 | Tapa de flecha (opción “G ”) | 1 | Comprar |
| 34 | 19T33134 | Tornillo de cabeza hexagonal (opción “G”) | 4 | Comprar |
| 48TK4469 | Kit de instalación CD05/10 incluye: paquete de empaques, paquete de etiquetas, kit de birlos y kit de lubricación a presión; kit de empaque CD10 incluye: (2)6, (1)7 (1) 23 y (2)24 | 1 | Comprar | |
| CD05GSK | Kit de empaque CD05 incluye: (1)6, (1)7, (1)24, (2)25 y (1)29; kit de reconstrucción CD10 incluye: (2)1 (2)3 (2)6, (1)7 (2)16 | 1 | Comprar | |
| CD05RBK | Kit de reconstrucción CD05 incluye: (2)1 (2)3 (1)6, (1)7 (2)16 | 1 | Comprar |
Tabla A - flecha de salida, ítem 2
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 2 | 06T35972 | Flecha de salida “B”: redonda de 1.3" | Comprar | |
| 2 | 06T35763 | Flecha de salida “2” y “C”: 1.5" - 10T estría | Comprar | |
| 2 | 06T35764 | Flecha de salida “D”, “Q” y “S”: ⅞" - 13T estría | Comprar | |
| 2 | 06T35765 | Flecha de salida “E”, “Y” y “Z”: 1.25" - 14T estría | Comprar | |
| 2 | 06T36831 | Flecha de salida “I”: DIN 5462 36mm - 8T estría | Comprar | |
| 2 | 06T37187 | Flecha de salida “P”: 1" - 15T estría | Comprar | |
| 2 | 06T37723 | Flecha de salida “R”: ⅝" - 9T estría | Comprar | |
| 2 | 06T41172 | Flecha de salida “T”: ¾" - 11T estría | Comprar | |
| 2 | 06T37374 | Flecha de salida “IG”: engrasable DIN 5462 36mm - 8T estría | Comprar | |
| 2 | 06T38197 | Flecha de salida “PG”: engrasable 1" - 15T estría | Comprar | |
| 2 | 06T38264 | Flecha de salida “DG” y “SG”: engrasable ⅞" - 13T estría | Comprar | |
| 2 | 06T40647 | Flecha de salida “EG”, “YG” y “ZG”: engrasable 1.25" - 14T estría | Comprar | |
| 2 | 06T37186 | Flecha de salida “IW”: estría húmeda DIN 5462 | Comprar |
Tabla B - engrane de campana, ítem 4
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 4 | 02T35753 | Engrane de campana 05 (38T) | Comprar | |
| 4 | 02T35920 | Engrane de campana 06 (36T) | Comprar | |
| 4 | 02T35756 | Engrane de campana 07 (34T) | Comprar | |
| 4 | 02T35759 | Engrane de campana 08 (32T) | Comprar | |
| 4 | 02T35762 | Engrane de campana 10 (30T) | Comprar | |
| 4 | 02T39067 | Engrane de campana 12 (27T) | Comprar | |
| 4 | 02T39068 | Engrane de campana 15 (24T) | Pregunte por disponibilidad |
Tabla C - brida hidráulica, ítem 8
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 8 | 14T36007 | Brida hidráulica “Y” | Comprar | |
| 8 | 14T36834 | Brida hidráulica “I” | Comprar | |
| 8 | 14T37474 | Brida hidráulica “S” | Comprar | |
| 8 | 14T37724 | Brida hidráulica “R” y “Q” | Comprar | |
| 8 | 14T39570 | Brida hidráulica “IG”, “IW” (se requiere respiradero 44M30137) | Comprar | |
| 8 | 15T41465 | Tapa de balero “2”, “B” y “C” | Comprar |
Tabla D - kit de brida/retén, ítem 13
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 13 | 14TA4651 | Ensamble de brida/retén “D”, “P” y “Z”Nota: Incluye: 14T35767 brida hidráulica y 11T64141 retén de flecha de salida | Comprar | |
| 13 | 14TA5314 | Ensamble de retén de brida “E”Nota: Incluye: 14T40576 brida hidráulica y 11T64141 retén | Pregunte por disponibilidad |
Tabla E - espaciador de cono, ítem 18, y engrane de entrada, ítem 19
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 18 | 03TA4624 | Engrane de entrada A1005 (50T/21T) | Comprar | |
| 18 | 03T35752 | Engrane base para engrane de entrada A1005 (50T/21T) | Descontinuada: llámenos por un reemplazo | |
| 18 | 03TA4625 | Engrane de entrada A1006 (50T/23T) | Comprar | |
| 18 | 03T35919 | Engrane base para engrane de entrada A1006 (50T/23T) | Comprar | |
| 18 | 03TA4626 | Engrane de entrada A1007 (50T/25T) | Comprar | |
| 18 | 03T35755 | Engrane base para engrane de entrada A1007 (50T/25T) | Comprar | |
| 18 | 03TA4627 | Engrane de entrada A1008 (50T/27T) | Comprar | |
| 18 | 03T35758 | Engrane base para engrane de entrada A1008 (50T/27T) | Comprar | |
| 18 | 03TA4628 | Engrane de entrada A1010 (50T/29T) | Comprar | |
| 18 | 03T35761 | Engrane base para engrane de entrada A1010 (50T/29T) | Comprar | |
| 18 | 03TA4629 | Engrane de entrada A1012 (50T/32T) | Comprar | |
| 18 | 03T36545 | Engrane base para engrane de entrada A1012 (50T/32T) | Comprar | |
| 18 | 03TA4630 | Engrane de entrada A1015 (50T/35T) | Comprar | |
| 18 | 03T38830 | Engrane base para engrane de entrada A1015 (50T/35T) | Comprar |
Tabla F - kit 18TK5233 de calza de balero de entrada, ítem 20 - solamente se usa 1
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 20 | 18T41437 | Calza de baleroNota: (.1150”/.1130”) | Comprar | |
| 20 | 18T41438 | Calza de baleroNota: (.1175”/.1155”) | Comprar | |
| 20 | 18T41439 | Calza de baleroNota: (.1200”/.1180”) | Comprar | |
| 20 | 18T41440 | Calza de baleroNota: (.1225”/.1205”) | Comprar | |
| 20 | 18T41441 | Calza de baleroNota: (.1250”/.1230”) | Comprar | |
| 20 | 18T41442 | Calza de baleroNota: (.1275”/.1255”) | Comprar | |
| 20 | 18T41443 | Calza de baleroNota: (.1300”/.1280”) | Comprar | |
| 20 | 18T41444 | Calza de baleroNota: (.1325”/.1305”) | Comprar | |
| 20 | 18T41445 | Calza de baleroNota: (.1350”/.1330”) | Comprar | |
| 20 | 18T41446 | Calza de baleroNota: (.1375”/.1355”) | Comprar | |
| 20 | 18T41447 | Calza de baleroNota: (.1400”/.1380”) | Comprar | |
| 20 | 18T41448 | Calza de baleroNota: (.1425”/.1405”) | Comprar | |
| 20 | 18T41449 | Calza de baleroNota: (.1450”/.1430”) | Comprar | |
| 20 | 18T41450 | Calza de baleroNota: (.1475”/.1455”) | Comprar | |
| 20 | 18T41451 | Calza de baleroNota: (.1500”/.1480”) | Comprar |
Dimensiones
Kits de lubricación a presión 43MK3620, 43MK2810, 43TK4545 y 43TK5087
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 43M05522 | Conexión hidráulica (opción B y X) | 1 | Comprar |
| 43T35867 | Conexión hidráulica (opción 3) | Comprar | ||
| 43M02203 | Conexión hidráulica (opción W) | Comprar | ||
| 45M4R528 | Ensamble de manguera estándar de 28" (opción W y X) | Comprar | ||
| 2 | 45M4R548 | Ensamble de manguera de 48" (opción B) | 1 | Comprar |
| 45T39186 | Ensamble de manguera de lubricación de 17" (opción 3) | Comprar | ||
| 3 | 43M68014 | Codo (transmisión) (todas las opciones) | 1 | Comprar |
Kit de sensor de velocidad 31TK3873, opción especial “U”
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 1 | 21T41900 | Rondana de sello | 1 | Comprar |
| 2 | 21T35603 | Rondana plana | 1 | Comprar |
| 3 | 21T35109 | Contratuerca | 1 | Comprar |
| 4 | 31T25108 | Sensor magnético | 1 | Pregunte por disponibilidad |
| 5 | 34MA1415 | Arnés | 1 | Comprar |
Kit de birlos - 20TK6353
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 19T64313 | Tornillo | 8 | Pregunte por disponibilidad | |
| 30T62753 | Birlo de alineación | 2 | Pregunte por disponibilidad | |
| 21T64303 | Rondanas planas | 8 | Comprar |
Otras piezas que aparecen en este manual
| Ítem | Número de parte | Descripción | Cant. | Comprar |
|---|---|---|---|---|
| 14T35767 | Brida hidráulica - toma de fuerza CD10-D | Comprar | ||
| 14T40576 | Adaptador de brida hidráulica CS10-E | Comprar | ||
| 18TK5233 | Kit de espaciador de balero | Comprar | ||
| 44M30137 | Respiradero | Comprar | ||
| 20TK6353 | Kit de tornillos de instalación | Comprar | ||
| 31TK3873 | Kit de generador de pulsos | Comprar | ||
| 43MK2810 | Kit de lubricación a presión CD10 | Comprar | ||
| 43MK3620 | Kit de lubricación a presión CD10-B | Comprar | ||
| 43TK4545 | Kit de manguera especial de 17" | Comprar | ||
| 43TK5087 | Kit de lubricación a presión para toma de fuerza Allison | Comprar |
