Manual del propietario de las tomas de fuerza Chelsea 267, 281, 288, 871 y 878

Información general

Introducción

Este folleto le da la información para instalar correctamente las tomas de fuerza Chelsea®. Una instalación y un ajuste correctos le ayudan a obtener más horas de trabajo, y más rentables, de su equipo y de los componentes de su camión.

Cuando pida un camión nuevo, es importante asegurarse de que la combinación de transmisión y toma de fuerza sea la correcta. Una combinación equivocada de transmisión y toma de fuerza puede dar un mal desempeño del sistema de potencia auxiliar desde el principio.

Si tiene dudas sobre la combinación correcta de toma de fuerza y transmisión, consulte a su representante local de Chelsea®. Ahí le pueden ayudar a elegir los componentes adecuados para una aplicación correcta y eficiente.

Información de seguridad

Estas instrucciones son para la seguridad del diseñador del sistema, del instalador, del operador y del personal de apoyo. Si después de leer las instrucciones siguientes tiene más preguntas, comuníquese con su representante local de Chelsea.

Información general de seguridad

Para evitar lesiones y daños al equipo:

• Lea con atención todos los manuales del propietario, los manuales de servicio y las demás instrucciones.
• Siga siempre los procedimientos con las herramientas y el equipo de seguridad adecuados.
• Asegúrese de recibir la capacitación adecuada antes de intentar instalar el equipo.
• Bloquee siempre cualquier dispositivo levantado o en movimiento que pueda lesionar a una persona que trabaje sobre o debajo de un vehículo.
• Nunca trabaje solo debajo de un vehículo ni al reparar o dar mantenimiento al equipo.
• Use siempre los componentes adecuados en las aplicaciones para las que están aprobados.
• Nunca use componentes gastados o dañados.
• Nunca opere los controles de la toma de fuerza ni de otro equipo accionado desde una posición en la que pueda quedar atrapado por la maquinaria en movimiento.

Selección correcta de la toma de fuerza

Para evitar lesiones personales y/o daños al equipo:

• Consulte siempre los catálogos, la literatura y los manuales del propietario de Chelsea.
• Siga las recomendaciones de Chelsea al seleccionar, instalar, reparar u operar una toma de fuerza.
• Nunca intente usar una toma de fuerza que Chelsea no recomiende específicamente para el vehículo, la transmisión y la aplicación.
• Haga coincidir siempre la capacidad de salida especificada de la toma de fuerza con lo que requiere el equipo que va a accionar.
• Nunca exceda la velocidad máxima indicada en el catálogo de aplicaciones de Chelsea.

Operación en clima frío de la toma de fuerza PowerShift

El giro de la flecha de salida de la toma de fuerza puede mover de forma inesperada el equipo accionado y causar lesiones graves, la muerte o daños al equipo.

Para evitar lesiones o daños al equipo:

• El equipo accionado debe tener controles independientes.
• El equipo accionado debe quedar en posición desenganchada cuando no esté en operación.
• No opere el equipo accionado hasta que el vehículo se haya calentado.

Flechas cardán auxiliares en movimiento

Protección de las flechas cardán auxiliares

Uso de tornillos opresores

IMPORTANTE, información de seguridad y manual del propietario

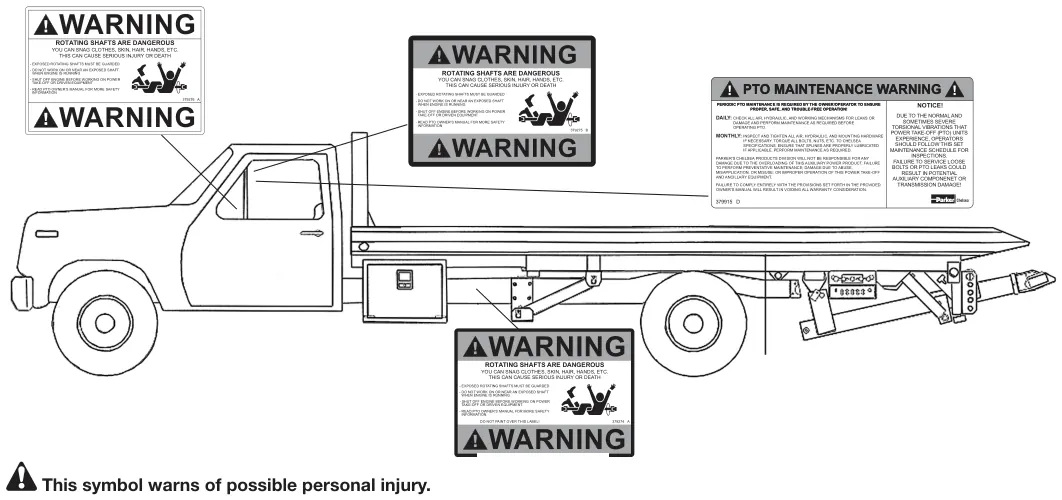

Instrucciones para las etiquetas de seguridad de la toma de fuerza

1. 1.

   Las dos etiquetas de vinilo autoadheribles negro y naranja sobre blanco de 5" x 7" (número de parte 379274) deben colocarse una a cada lado del vehículo, en un lugar MUY visible para cualquiera que se meta debajo del camión cerca de la flecha giratoria de la toma de fuerza. Si el vehículo se va a pintar después de colocar las etiquetas, cúbralas con dos cubiertas de enmascarar en blanco. Retire las cubiertas de enmascarar después de pintar.

2. 2.

   Coloque la etiqueta de vinilo autoadherible negro y naranja sobre blanco de 3.5" x 5" (número de parte 379275) en la visera más cercana al operador del vehículo.

3. 3.

   Coloque la etiqueta de vinilo autoadherible roja y blanca con letras negras de 3.5" x 7" (número de parte 379915) en la visera, junto a la etiqueta anterior (número de parte 379275).

4. 4.

   Coloque la tarjeta blanca y negra de uso rudo (número de parte 379276) en la guantera del vehículo, en un lugar muy visible para el operador. Por ejemplo, procure dejar la tarjeta encima de lo que haya en la guantera.

Si necesita etiquetas, pida sin costo el número de parte 328946X a su representante local de Chelsea, o envíe su solicitud a:

Parker-Hannifin Corporation Chelsea Products Division 8225 Hacks Cross Road Olive Branch, MS 38654

Número de parte #379276, Número de parte #379275, Número de parte #379915

Número de parte #379274

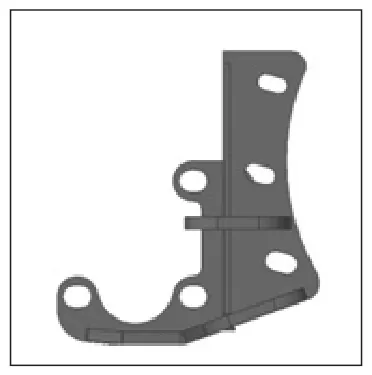

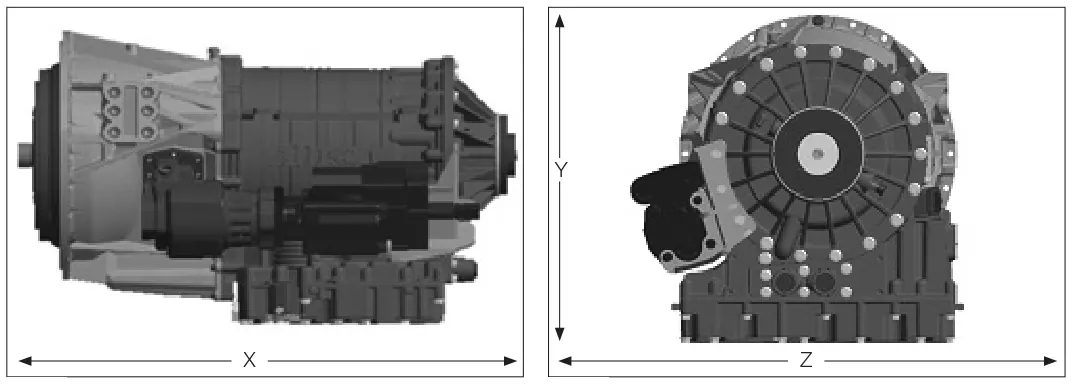

Buenas prácticas para soportar la bomba

Con los cambios en las normas de emisiones, los sistemas de los camiones tienen más vibración y más problemas relacionados con la vibración. Por estos cambios, Parker Chelsea considera necesario explicar la importancia de soportar la bomba y el efecto que esto tiene en la toma de fuerza montada. Parker Chelsea actualizó las guías de soporte de la bomba que aparecen en todos los manuales del propietario de tomas de fuerza. La información siguiente explica la importancia de los soportes y las buenas prácticas que debe tener en cuenta al montar una bomba.

Tenga en cuenta: debido a la gran variedad de aplicaciones y a la creciente severidad de la vibración de los motores diésel modernos, las mejores prácticas de Parker Chelsea para soportes de bomba no pueden considerar todos los factores que afectan los soportes de la toma de fuerza y de la bomba. Use la siguiente información ÚNICAMENTE COMO GUÍA al instalar los soportes de la bomba.

Posibles causas de falla de los soportes que pueden dañar la toma de fuerza y/o la bomba:

• Precarga excesiva por un mal diseño, fabricación o instalación del soporte.
• Vibración excesiva por la operación normal del vehículo en carretera, que genera cargas altas en los tornillos de la toma de fuerza.
• Los picos de par por vibración extrema pueden ser tan fuertes que rompan los tornillos de los soportes. Los peores casos ocurren cuando el camión opera a velocidad de carretera.

La garantía de la toma de fuerza se anula si no se usan soportes cuando se cumple alguna de las condiciones siguientes:

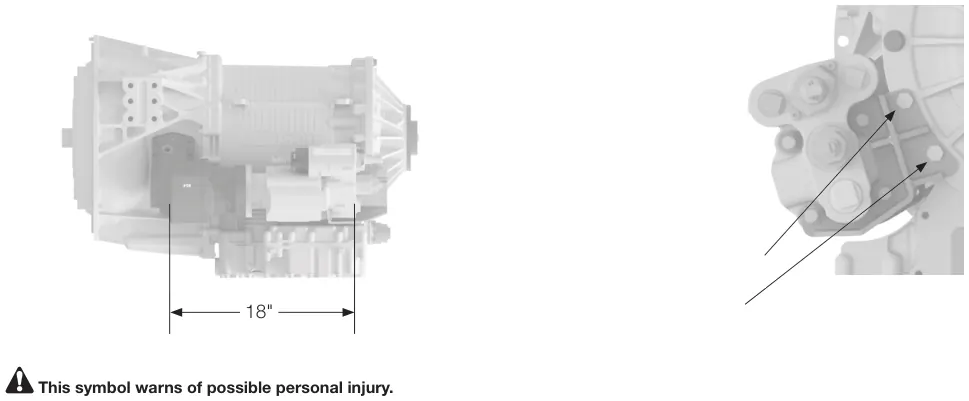

• El peso combinado de la bomba, las conexiones, las mangueras y el aceite excede 40 lb [18.14 kg]
• La longitud combinada de la toma de fuerza y la bomba es mayor de 18 pulgadas [45.72 cm]
• La bomba debe llevar soporte cuando se monta en una toma de fuerza de flecha no extendida
• Tomas de fuerza de flecha extendida: consulte el manual del propietario correspondiente para más información

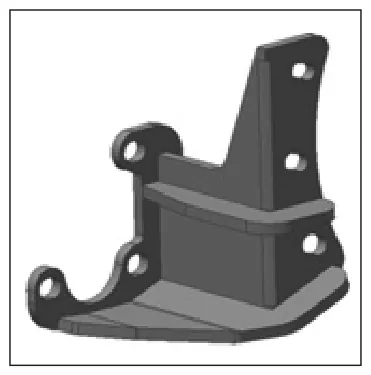

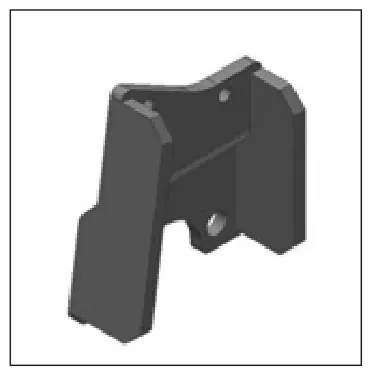

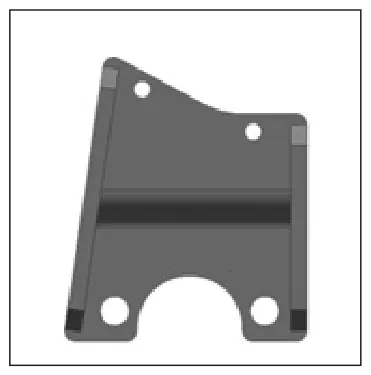

Para un soporte correcto, los soportes deben fijarse en dos o más tornillos de la transmisión y en dos o más tornillos de la bomba. Consulte al fabricante de la transmisión los puntos correctos para montar el soporte.

El soporte instalado de la toma de fuerza y la bomba debe quedar bien alineado. La desalineación en la dirección X (fig. 1) tiene mucho más efecto que la desalineación en la dirección Y o Z (fig. 2). Para evitarlo, es preferible instalar un soporte hecho en escantillón (plantilla de fijación). Así la toma de fuerza y la bomba se pueden instalar antes de hacer las soldaduras finales del soporte.

• La toma de fuerza y la bomba deben tratarse como componentes montados en el motor e instalarse según las guías publicadas por el fabricante del motor para componentes montados en el motor, cuando apliquen.
• Para un soporte correcto, fije el soporte en dos o más tornillos de la transmisión y en dos o más puntos de la bomba. Siempre que sea posible, se sugieren tres puntos de fijación en uno de los dos lados (o en ambos). Consulte al fabricante de la transmisión los puntos correctos para montar el soporte.
• Los soportes deben tener al menos un cartabón, de preferencia dos. Los cartabones deben ser de 3/8" de espesor y de al menos 1" de profundidad. Se sugiere acero de 3/8" sobre todo en los cartabones y en las zonas de sección reducida.
• Consulte los puntos de soporte de bomba aprobados por el fabricante de la transmisión y de la bomba.

Siga estas buenas prácticas para obtener los mejores resultados. Tome en cuenta que cada caso de soporte es diferente. Use esta información solo como guía. Para más ayuda con los soportes, consulte el manual del propietario de su toma de fuerza o a su representante de tomas de fuerza Chelsea.

Función de las flechas de potencia auxiliar

Una flecha de potencia auxiliar transmite el par desde la fuente de potencia hasta el accesorio accionado. La flecha debe poder transmitir el par máximo y las rpm que requiere el accesorio, más cualquier carga de impacto que se presente.

Una flecha de potencia auxiliar trabaja con ángulos que cambian constantemente entre la fuente de potencia y el accesorio accionado. Por eso la longitud de la flecha de potencia auxiliar debe poder cambiar mientras transmite el par. Este cambio de longitud, conocido como deslizamiento, se debe al movimiento del tren motriz por las reacciones de par y las deflexiones del chasis.

Los ángulos de operación de las juntas son muy importantes en una aplicación de junta de potencia auxiliar. En muchos casos, la vida de una junta depende de los ángulos de operación de la tabla siguiente.

Cómo determinar el tipo de flecha

1. 1)

   ¿Sólida o tubular?

2. a)

   En aplicaciones que requieren más de 1000 rpm o en las que se necesita una flecha de potencia auxiliar muy bien balanceada, debe usarse una flecha tubular.

3. b)

   Las juntas de potencia auxiliar Spicer de flecha sólida están diseñadas para servicio intermitente a 1000 rpm o menos. Por ejemplo, para accionar bombas hidráulicas pequeñas, bombas de producto de baja velocidad y malacates.

4. 2)

   La serie de la junta debe determinarse con la tabla de la página siguiente.

Datos de ingeniería de las juntas universales Spicer®

Procedimiento y precauciones para enganchar la toma de fuerza

OPERACIÓN DE LA TOMA DE FUERZA, VEHÍCULO ESTACIONADO

Transmisión automática con toma de fuerza PowerShift

Enganche la toma de fuerza con el motor en ralentí.

Durante la operación en frío extremo [32°F (0°C) o menos], una toma de fuerza PowerShift desenganchada puede transmitir por un momento un par alto y hacer girar la flecha de salida de forma inesperada. Esto se debe a la alta viscosidad del aceite de la transmisión cuando está muy frío. Al patinar los discos del clutch de la toma de fuerza, el aceite se calienta rápidamente y el arrastre viscoso disminuye pronto.

El giro de la flecha de salida de la toma de fuerza puede mover de forma inesperada el equipo accionado y causar lesiones graves, la muerte o daños al equipo.

Para evitar lesiones o daños al equipo:

• El equipo accionado debe tener controles independientes.
• El equipo accionado debe quedar en posición desenganchada cuando no esté en operación.
• El equipo accionado no debe operarse hasta que el vehículo se haya calentado.

Mantenimiento de la toma de fuerza

Por las vibraciones torsionales normales, y a veces severas, que sufren las tomas de fuerza, los operadores deben seguir un programa fijo de inspecciones de mantenimiento. No atender los tornillos flojos o las fugas de la toma de fuerza puede causar daños a la toma de fuerza auxiliar o a la transmisión.

El propietario u operador debe dar mantenimiento periódico a la toma de fuerza para una operación correcta, segura y sin problemas.

Diario:

Revise todos los mecanismos neumáticos, hidráulicos y de trabajo antes de operar la toma de fuerza y dé el mantenimiento que se requiera.

Mensual: Revise si hay fugas y apriete, si hace falta, toda la tornillería neumática, hidráulica y de montaje. Apriete todos los tornillos, tuercas, etc., según las especificaciones de Chelsea. Si aplica, asegúrese de que las estrías estén bien lubricadas. Dé el mantenimiento que se requiera.

Para las estrías de la bomba de montaje directo, la toma de fuerza requiere una grasa antidesgaste por rozamiento (anti-fretting) de fórmula especial. Esta grasa debe estar especificada para aplicaciones de alta presión y de alta temperatura. Está comprobado que la grasa reduce los efectos de las vibraciones torsionales, que causan corrosión por rozamiento en las estrías internas de la toma de fuerza y en las estrías externas de la bomba. La corrosión por rozamiento se ve como óxido y desgaste en las estrías de la flecha de la bomba. Las aplicaciones de servicio severo, con tiempos largos de operación de la toma de fuerza y par alto, pueden requerir engrasar más seguido. Las aplicaciones de servicio continuo con cargas ligeras requieren engrasar seguido por el mayor número de horas de operación; un ejemplo son los camiones de servicios. Tenga en cuenta que los intervalos de servicio varían con cada aplicación y son responsabilidad del usuario final del producto. Chelsea también recomienda consultar el manual del propietario de su bomba y su servicio técnico para conocer sus guías de mantenimiento. La corrosión por rozamiento tiene muchas causas y, sin un mantenimiento correcto, la grasa antidesgaste solo puede reducir sus efectos en los componentes.

Chelsea ofrece la grasa antidesgaste por rozamiento en dos presentaciones:

• Tubo de 5/8 oz líquida (número de parte 379688), incluido con la toma de fuerza cuando aplica
• Cartucho de grasa de 14 onzas (número de parte 379831)

Garantía: no cumplir por completo con lo que indica el manual del propietario correspondiente anula la cobertura de la garantía.

Herramientas recomendadas

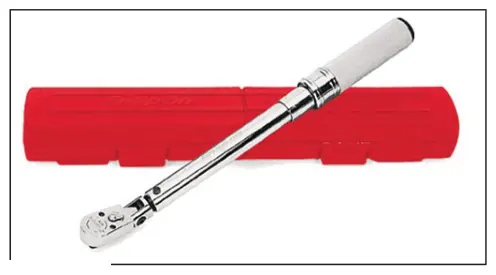

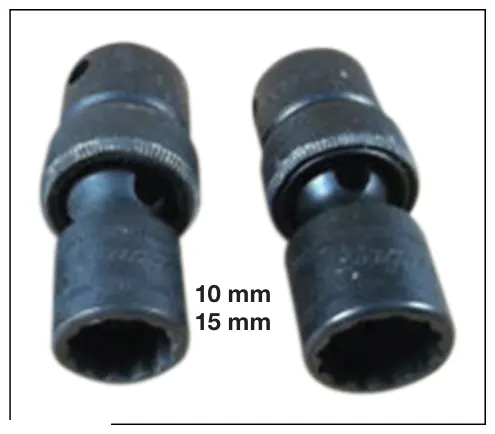

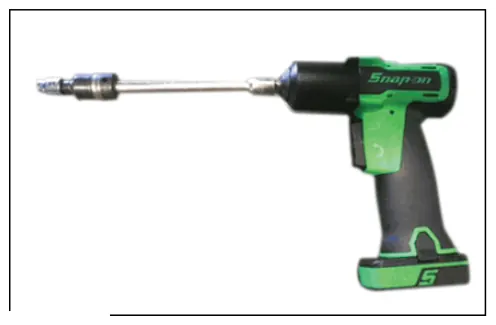

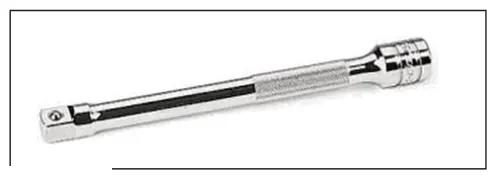

Atornilladores

Aunque no es necesario, un atornillador compacto de taladro o de impacto puede ayudar a introducir los tornillos y reducir la fatiga muscular (fig. 3). Llaves Torquímetro estándar de 3/8" - 35-50 lb-pie (fig. 4). Dados Dado articulado de 3/8" con accionamiento de flanco - 12 PT (fig. 7).

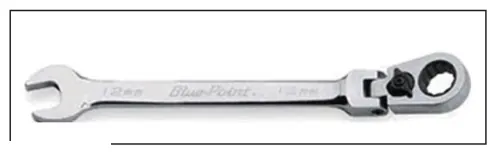

Matraca de cabeza flexible - 10 mm, 12 PT (fig. 5).

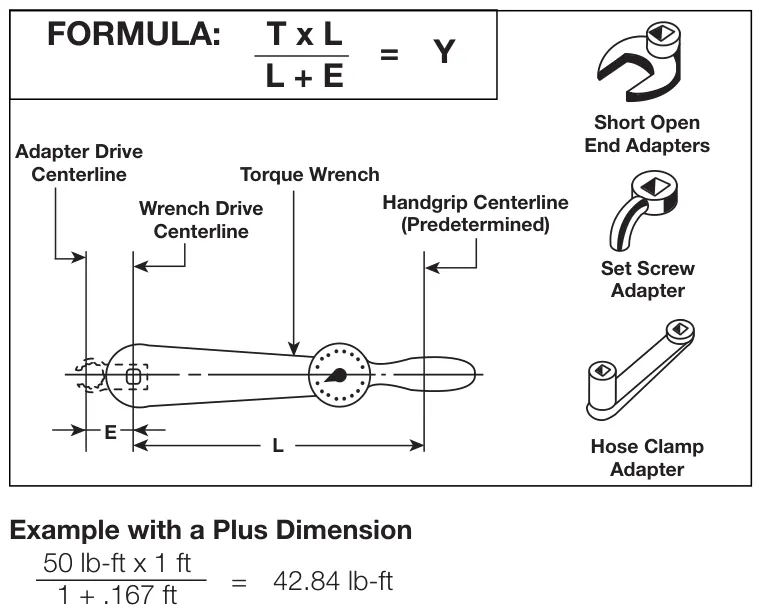

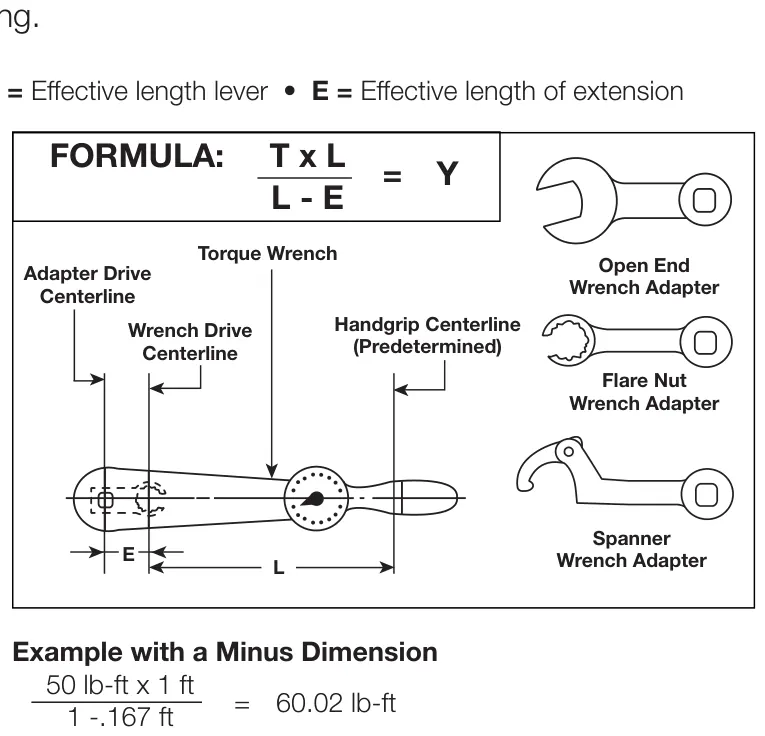

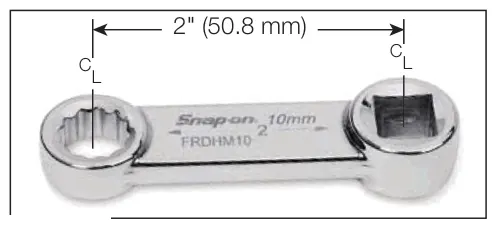

Par corregido

Cuando se usa un adaptador para llave de par, que cambia la distancia desde el impulsor de par hasta el adaptador

Instrucciones de instalación para Allison

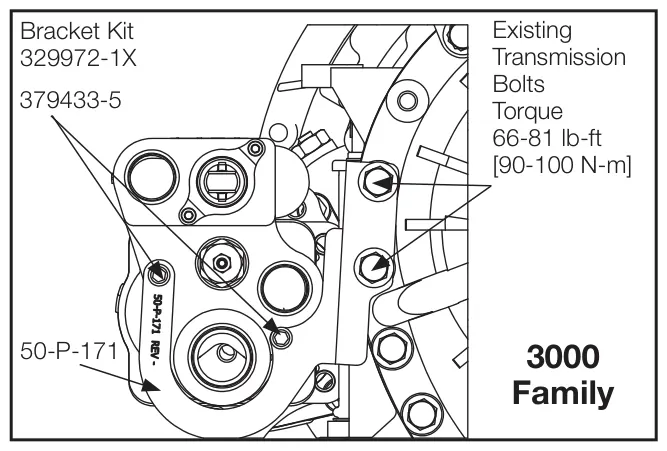

Requisitos de soporte de la bomba de montaje directo para el soporte Allison SG102, instalación en la serie Allison 3000

1. 1.

   Instale la toma de fuerza serie 281 y la bomba SG102 en la abertura de toma de fuerza de la transmisión. Sostenga la bomba cuando no estén instalados los soportes.

1. 2.

   Instale el soporte en la transmisión usando los tornillos existentes de la transmisión en las ubicaciones aprobadas (fig. 11). Apriete ligeramente, pero no aplique el par completo, para permitir la alineación de todos los orificios de montaje.

2. 3.

   Instale los tornillos del soporte en la parte trasera de la SG102 y apriételos al par especificado de 30-35 lb-pie [47-54 N-m].

3. 4.

   Apriete los tornillos existentes de la transmisión al par especificado de 66-81 lb-pie [90-110 N-m].

Instalación en la serie Allison 4000

1. 1.

   Instale la toma de fuerza serie 281 y la bomba SG102 en la abertura de toma de fuerza de la transmisión. Sostenga la bomba cuando no estén instalados los soportes.

2. 2.

   Instale el soporte en la transmisión usando los tornillos existentes de la transmisión en las ubicaciones aprobadas (fig. 12) y (fig. 13). Apriete ligeramente, pero no aplique el par completo, para permitir la alineación de todos los orificios de montaje.

3. 3.

   Instale los tornillos del soporte en la parte trasera de la SG102 y apriételos al par especificado de 30-35 lb-pie [47-54 N-m].

Figura 12

1. 4.

   Apriete los tornillos existentes de la transmisión al par especificado de 74-89 lb-pie [100-120 N-m].

Figura 13

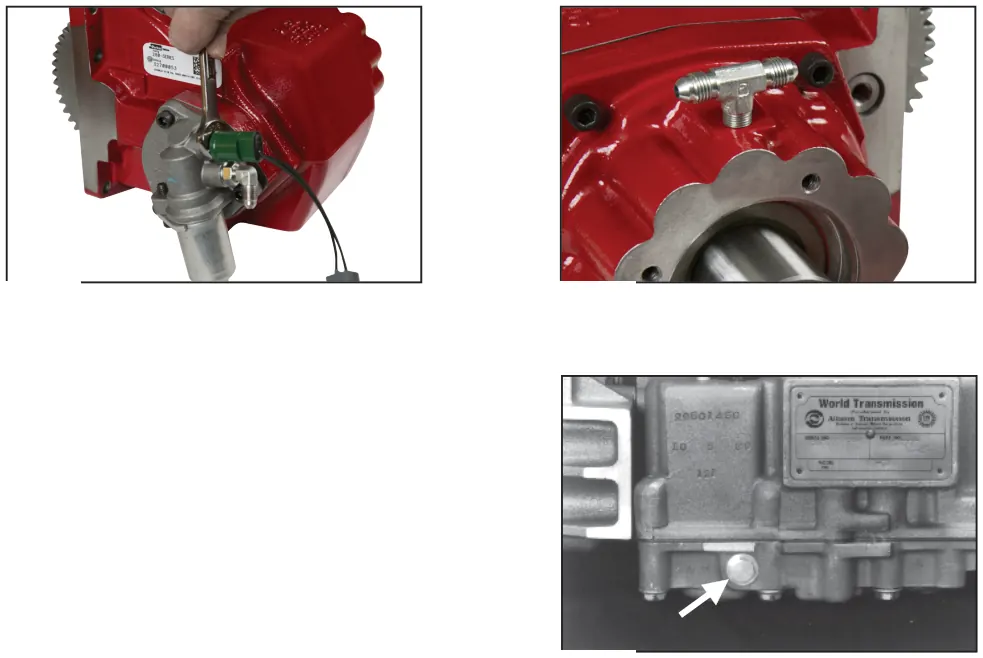

Preinstalación de la toma de fuerza

1. 1.

   Instale el switch de presión de la toma de fuerza, parte #379502, en el puerto de la tapa de la válvula hidráulica. Aplique un par de 120-140 lb-pulg [14-16 N-m] (fig. 14).

2. 2.

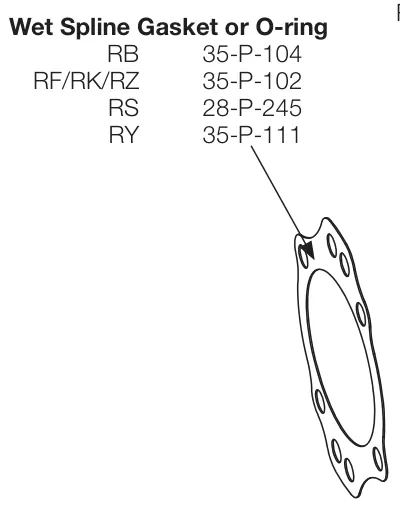

   Si la unidad tiene la opción de salida con estrías en húmedo (“Wet Spline”), instale la conexión en te (379627) en la tapa del balero de salida (fig. 15).

Figura 14 Figura 15

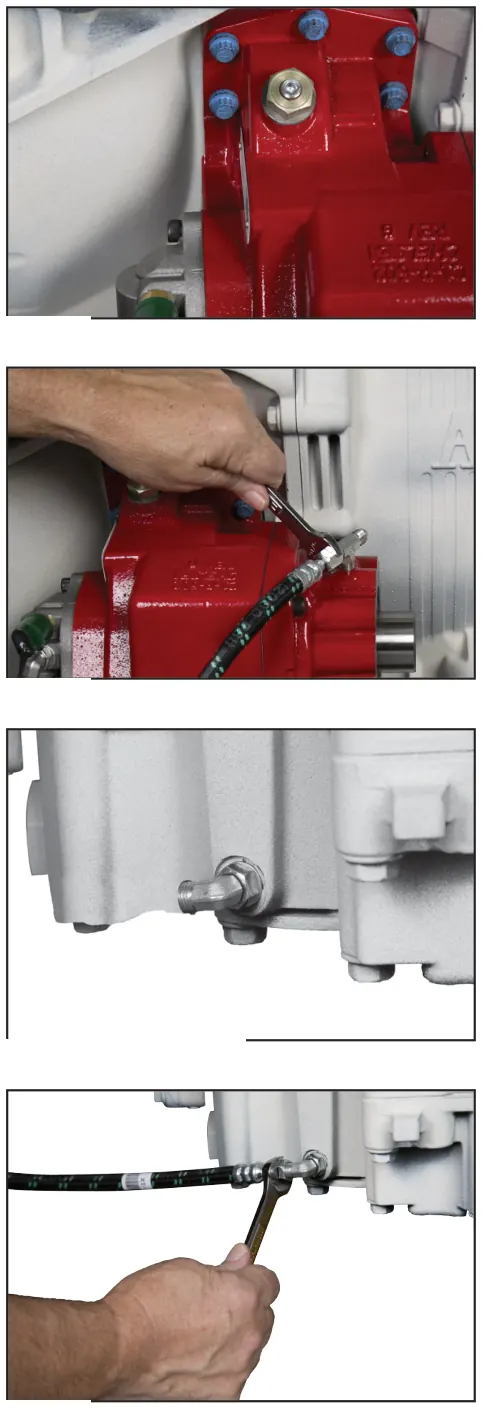

Instalación de la toma de fuerza

Al instalar una toma de fuerza, use siempre ropa de protección y lentes de seguridad.

1. 1.

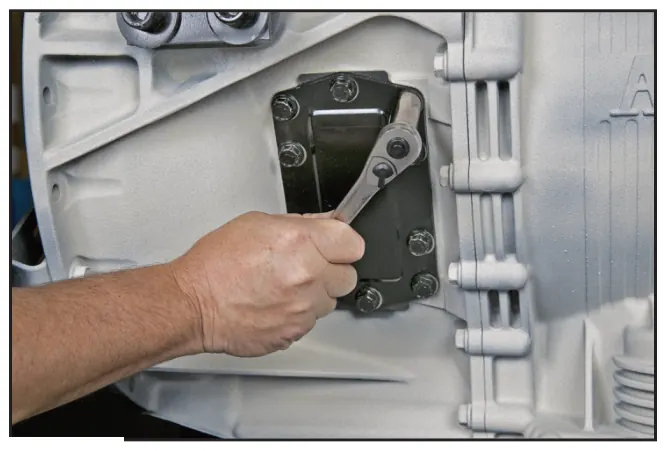

   Comience por drenar el aceite de la transmisión. Tenga cuidado, ya que el aceite puede estar caliente (fig. 16).

1. 2.

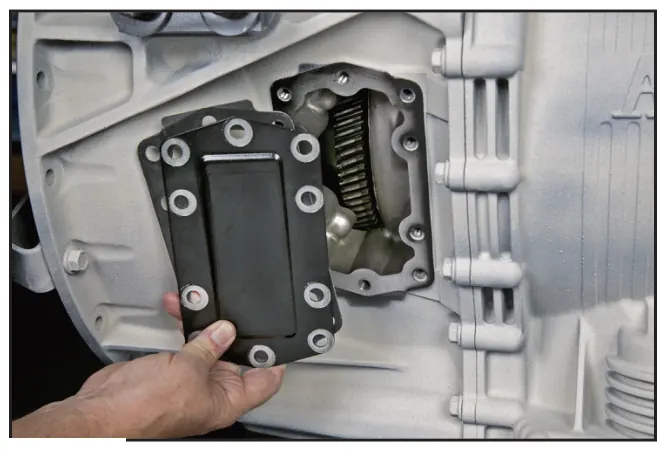

   Retire la placa de la abertura de la toma de fuerza con un dado de 15 mm (fig. 17).

1. 3.

   Retire el empaque y limpie la superficie de la abertura (fig. 18).

1. 4.

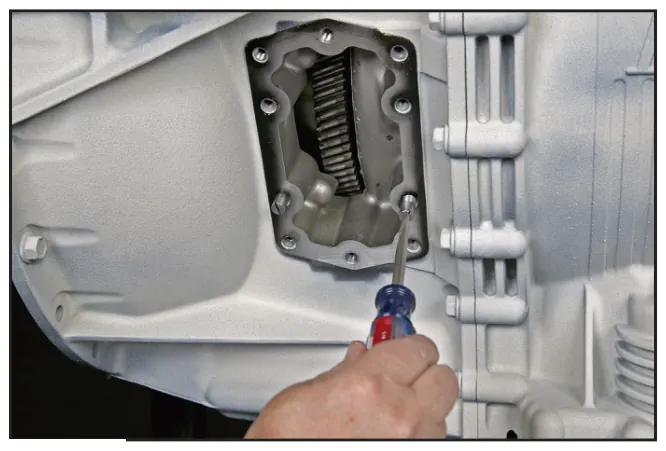

   Con un desarmador, instale los pasadores guía hasta que topen al fondo (fig. 19).

1. 5.

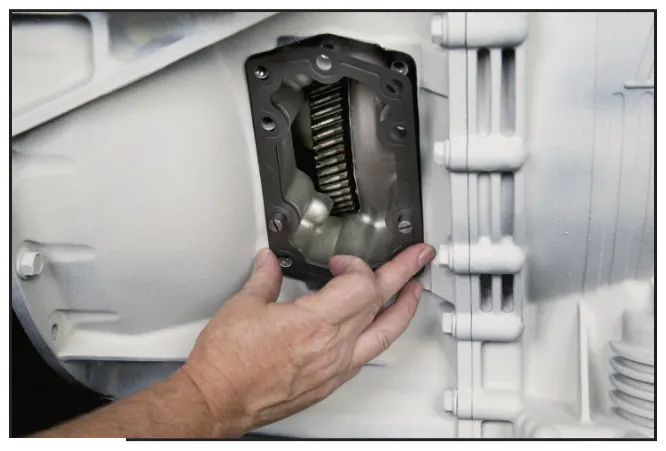

   Instale el empaque especial sobre los pasadores guía. La superficie con nervaduras debe quedar hacia afuera, hacia el instalador (fig. 20).

1. 6.

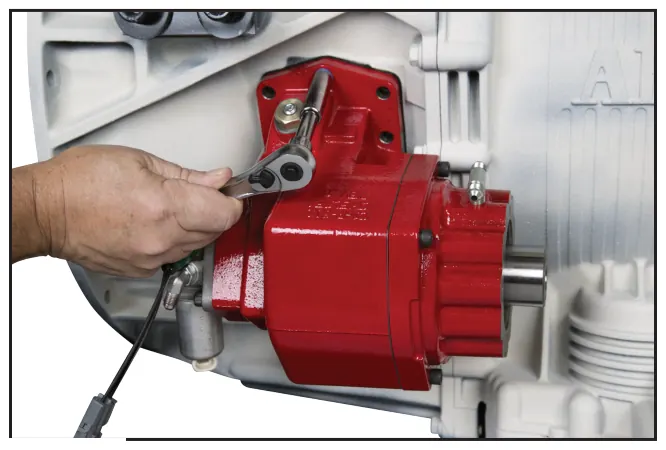

   Coloque la toma de fuerza y asegúrela con el tornillo superior (fig. 21).

1. 7.

   Instale los demás tornillos. Apriete todos a 40-50 lb-pie [54-68 N-m] (fig. 22).

Figura 22

1. 8.

   Si instala una salida de estría húmeda, conecte la manguera a la conexión te de la brida de salida. Si la opción es de estría no húmeda, conecte la manguera a la conexión de la válvula de la toma de fuerza (fig. 23).

Figura 23

1. 9.

   Retire el tapón del puerto de alta presión de la transmisión e instale firmemente el codo de 90 grados (379486) que viene con la toma de fuerza (fig. 24). Vea la página 18 para conocer la ubicación de los puertos de presión en las transmisiones Allison. Apriete la conexión a 10-12 lb-pie.

2. 10.

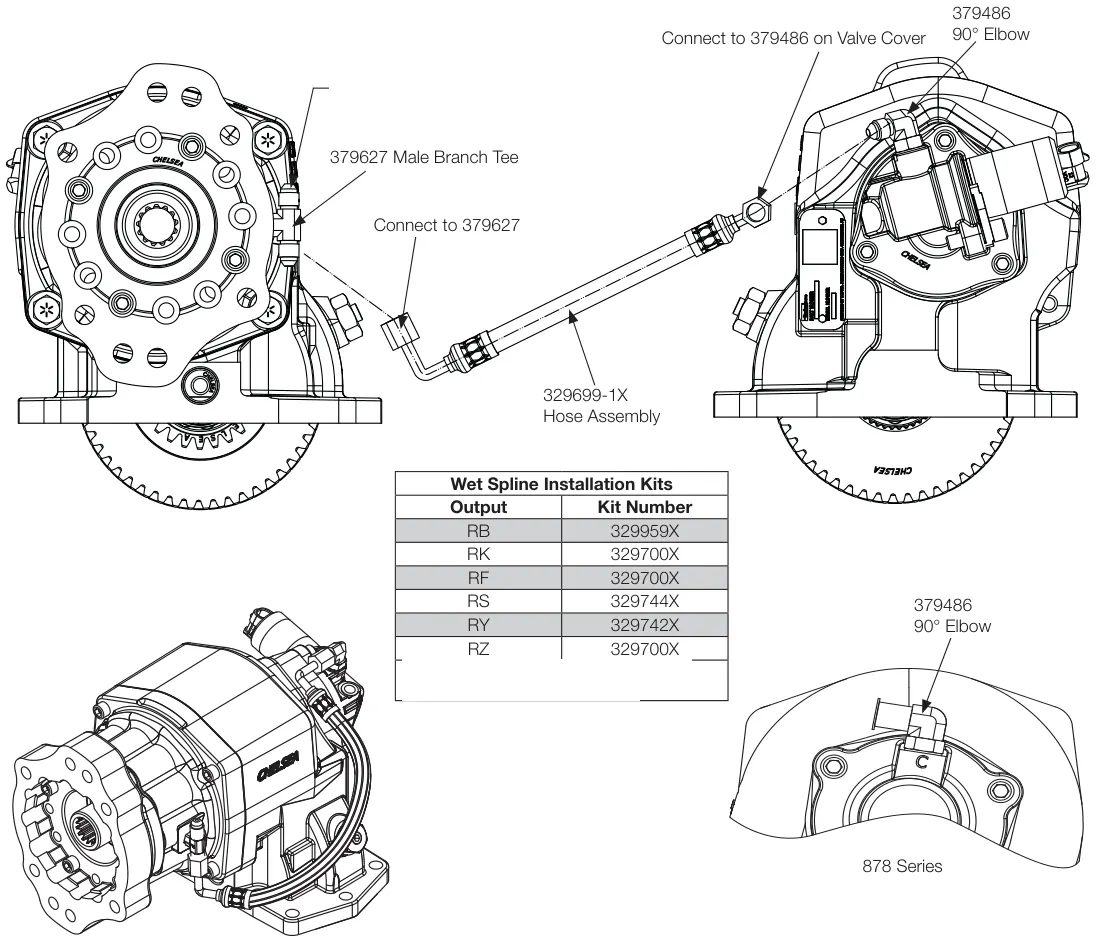

   Opción de estría húmeda: conecte la manguera de presión entre la conexión te de la tapa del balero de salida y el puerto de alta presión de la transmisión. Opción de estría no húmeda: conecte la manguera entre la conexión de la válvula de la toma de fuerza y el puerto de alta presión de la transmisión (fig. 25). Apriete la conexión a 10-12 lb-pie.

Figura 24 (se muestra el lado izquierdo)

Figura 25

1. 11.

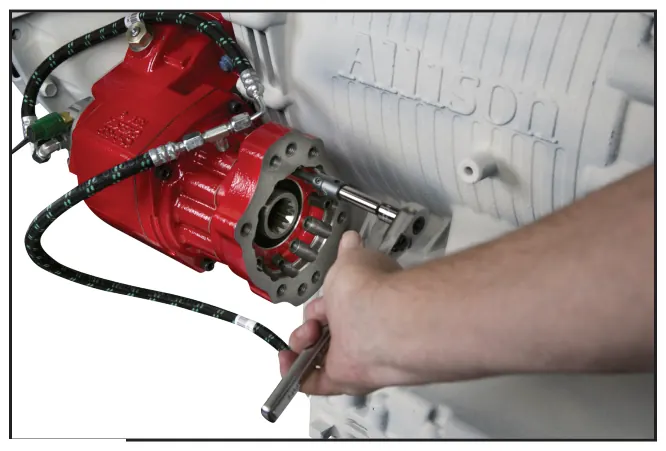

   Después de determinar la posición de la brida giratoria o de la bomba, instale la brida con el empaque y los tornillos que vienen con la toma de fuerza (fig. 26).

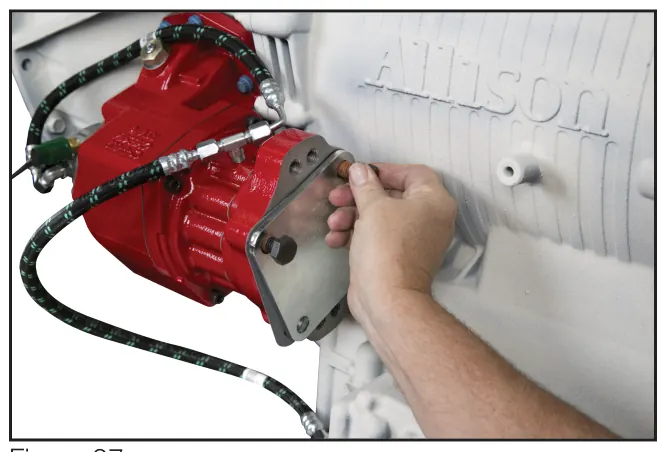

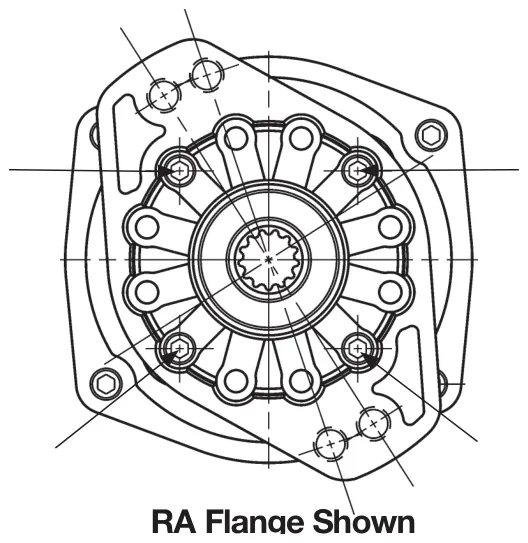

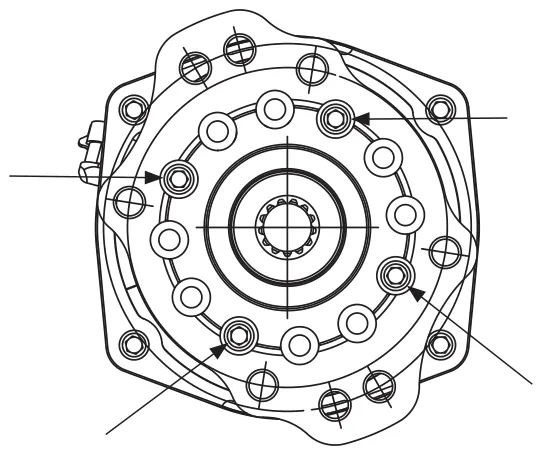

Instalación de bridas giratorias

La brida giratoria viene suelta con la toma de fuerza para facilitar la instalación. Después de decidir la posición de la brida, fíjela a la tapa de balero de la toma de fuerza con los tornillos que vienen en el kit de bolsa. Después de instalar los tornillos, asegúrese de apretarlos a 24-28 lb-pie [33-39 N-m]. Tome en cuenta el tamaño y el peso de la bomba que se va a instalar (vea las páginas 4-5).

1. 12.

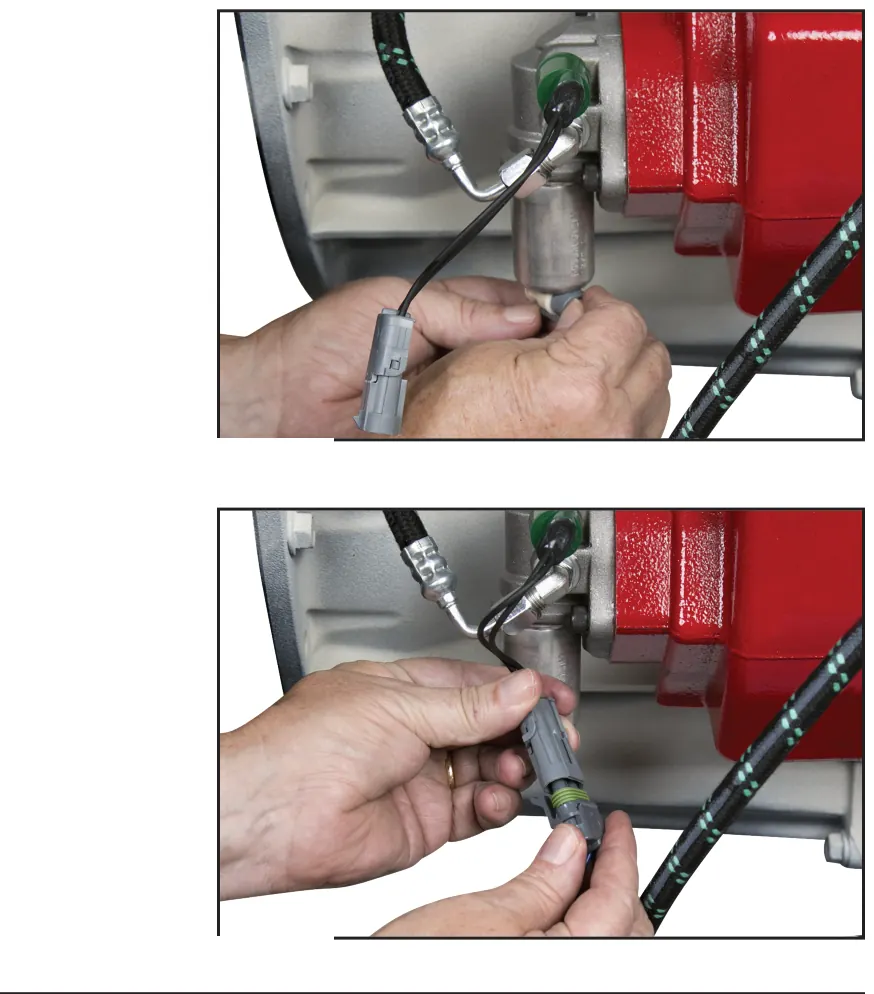

   Termine el ensamble instalando la conexión eléctrica en el ensamble de la válvula (fig. 28) y el switch de presión (379502) (fig. 29). No disponible para las instalaciones de la Serie 288.

2. 13.

   Consulte los dibujos SK incluidos en este manual para ver la información completa de instalación.

Figura 28

Figura 29

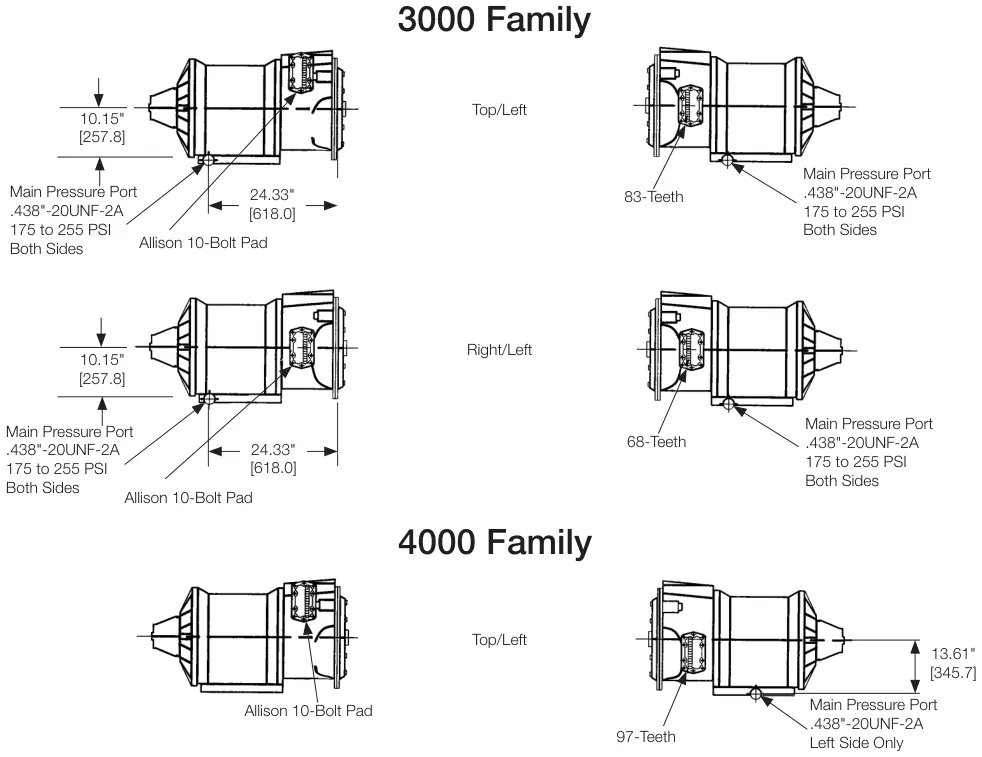

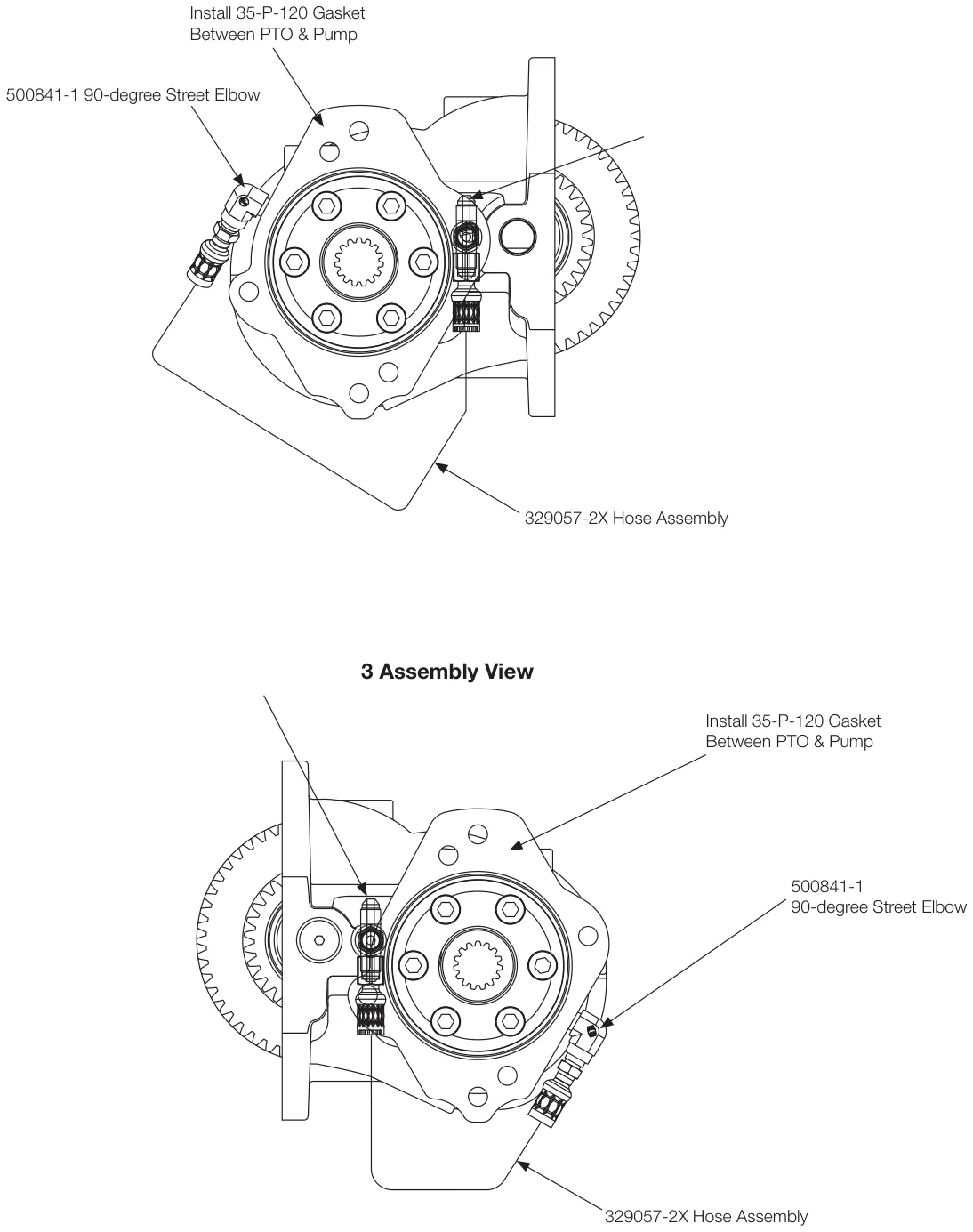

Identificación de los puertos de presión y de la abertura

Los dibujos siguientes muestran la ubicación de los puertos de presión en las transmisiones Allison de las familias 3000 y 4000.

Especificaciones estándar de las mangueras por transmisión

Una transmisión 4000 con 2 tomas de fuerza requiere una conexión en T 379556 y un codo de 90 grados con tuerca giratoria 379703 para conectar 2 mangueras al puerto único del lado izquierdo.

1 Opción de lubricación R, S; opciones de cambio G y H para la Serie 871.

Esquemas de instalación

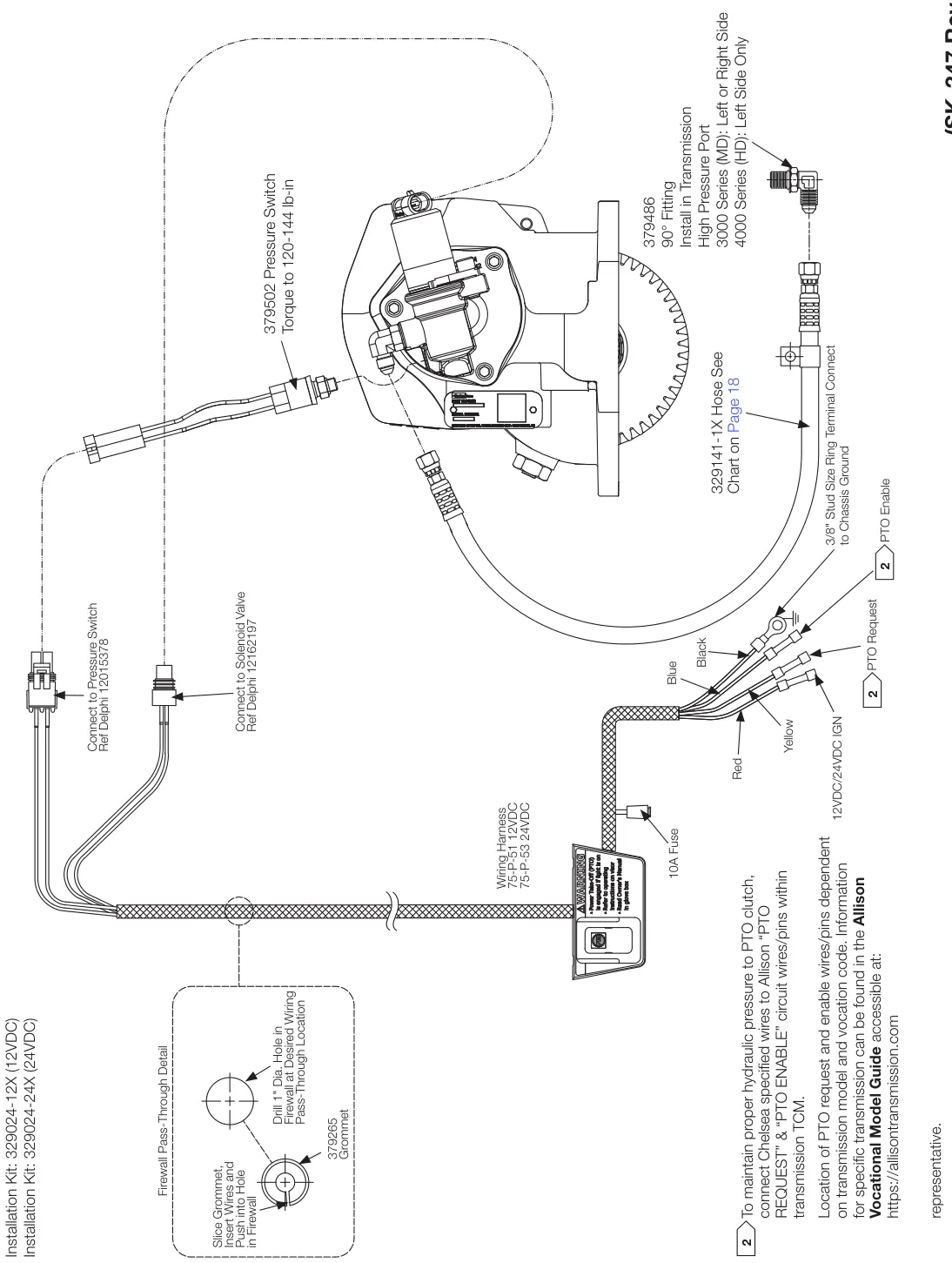

Transmisión Allison (SK-347 Rev P)

Opción de cambio B y D, eléctrico/hidráulico sin EOC, Serie 281/871

Para más ayuda, comuníquese con su representante local de Allison

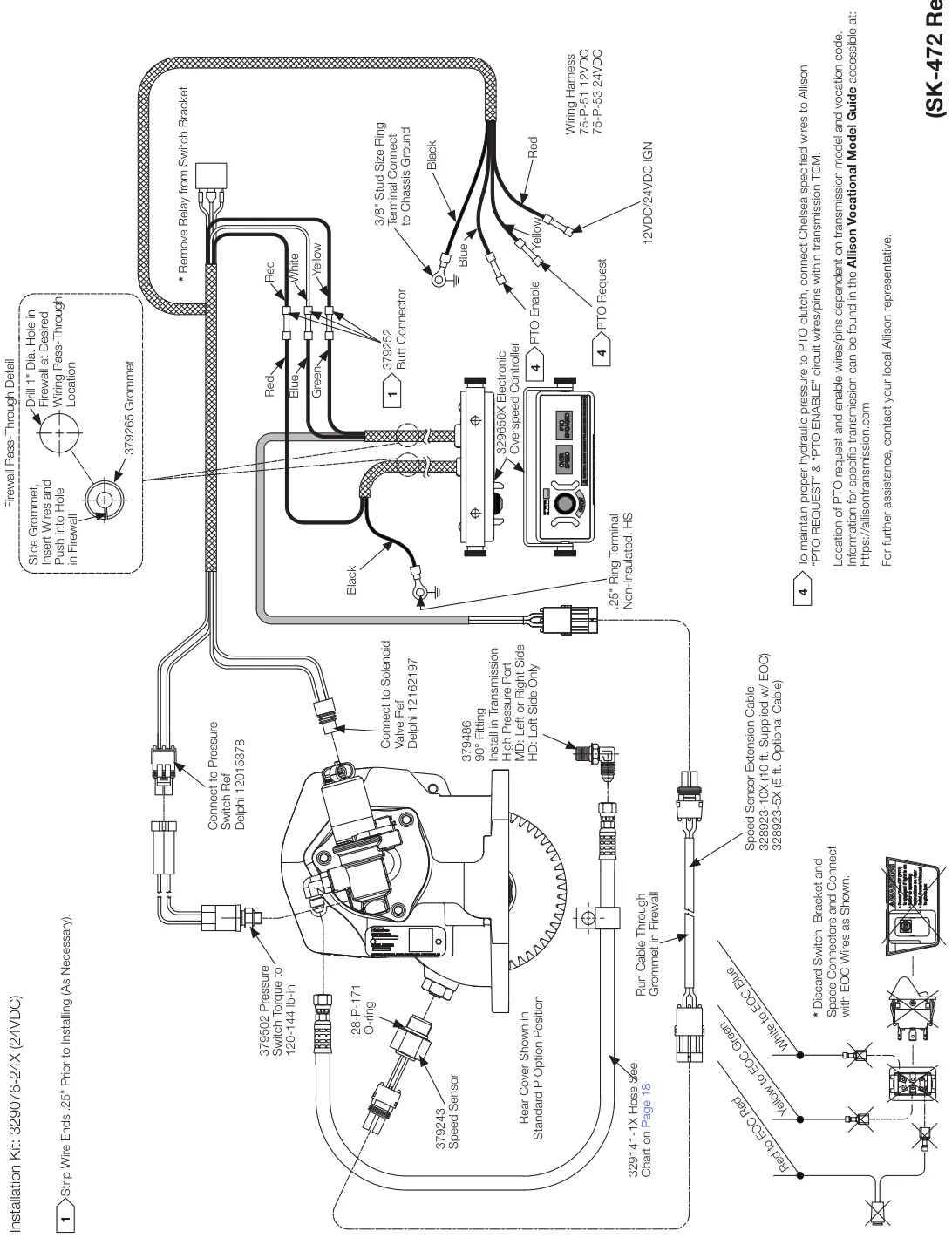

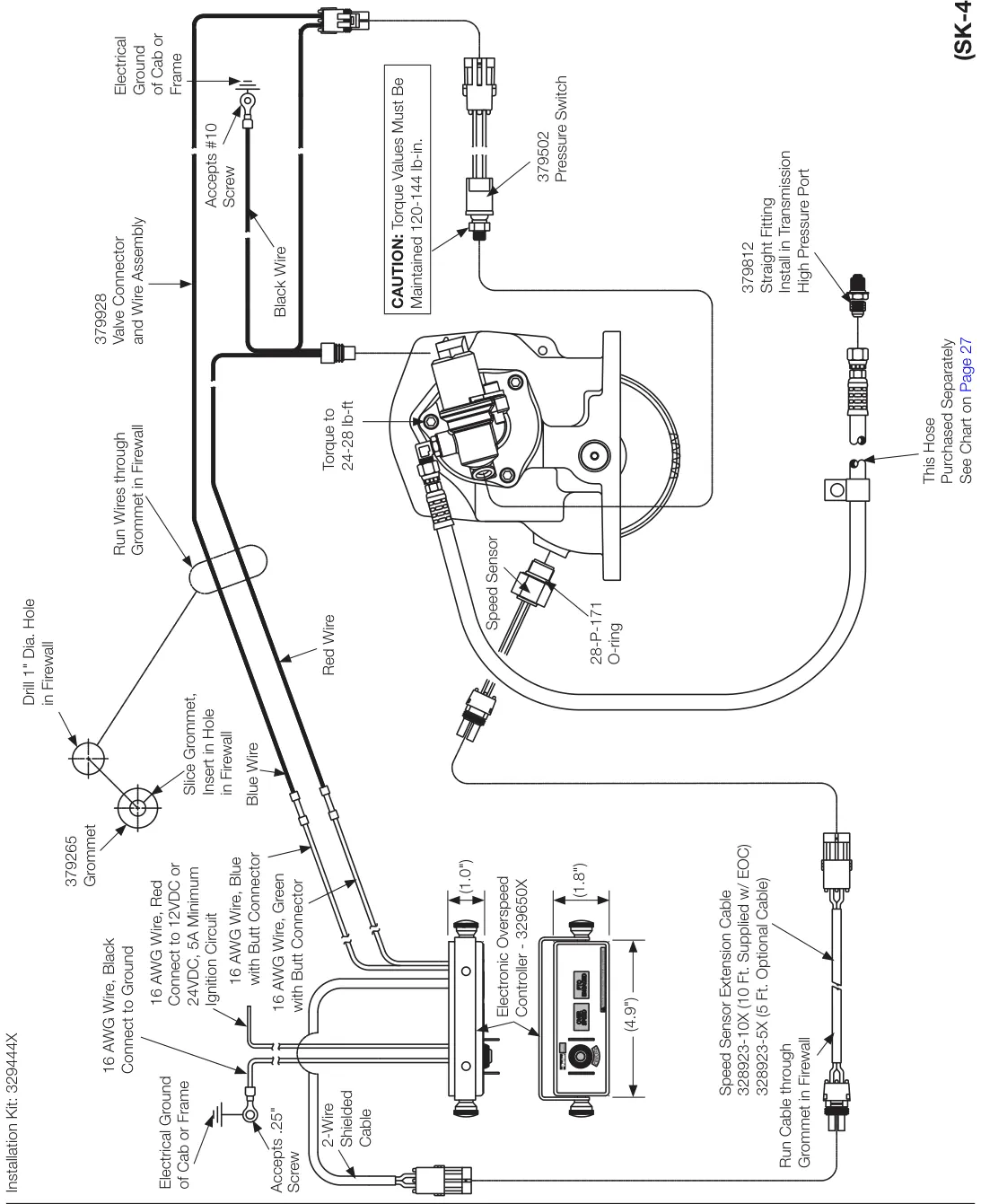

Transmisión Allison (SK-472 Rev F)

Opción de cambio K y L, eléctrico/hidráulico con EOC, Serie 281/871

Se muestra la instalación de mangueras de la Serie 281/871

Kit de instalación: 329076X, kit de cableado (12VDC)

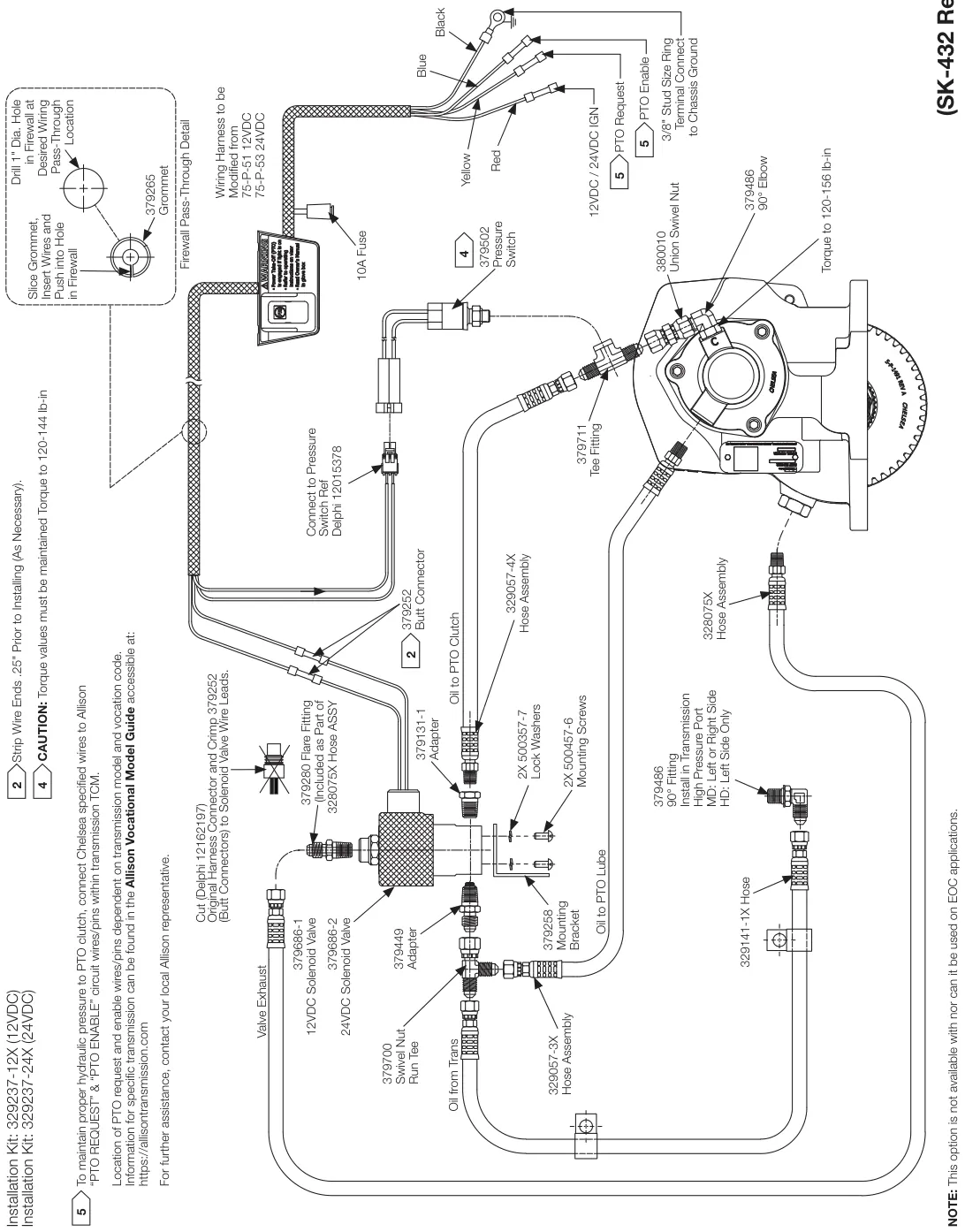

Transmisión Allison (SK-432 Rev K)

Opción de cambio G y H, eléctrico/hidráulico con solenoide de montaje remoto, Serie 281/871

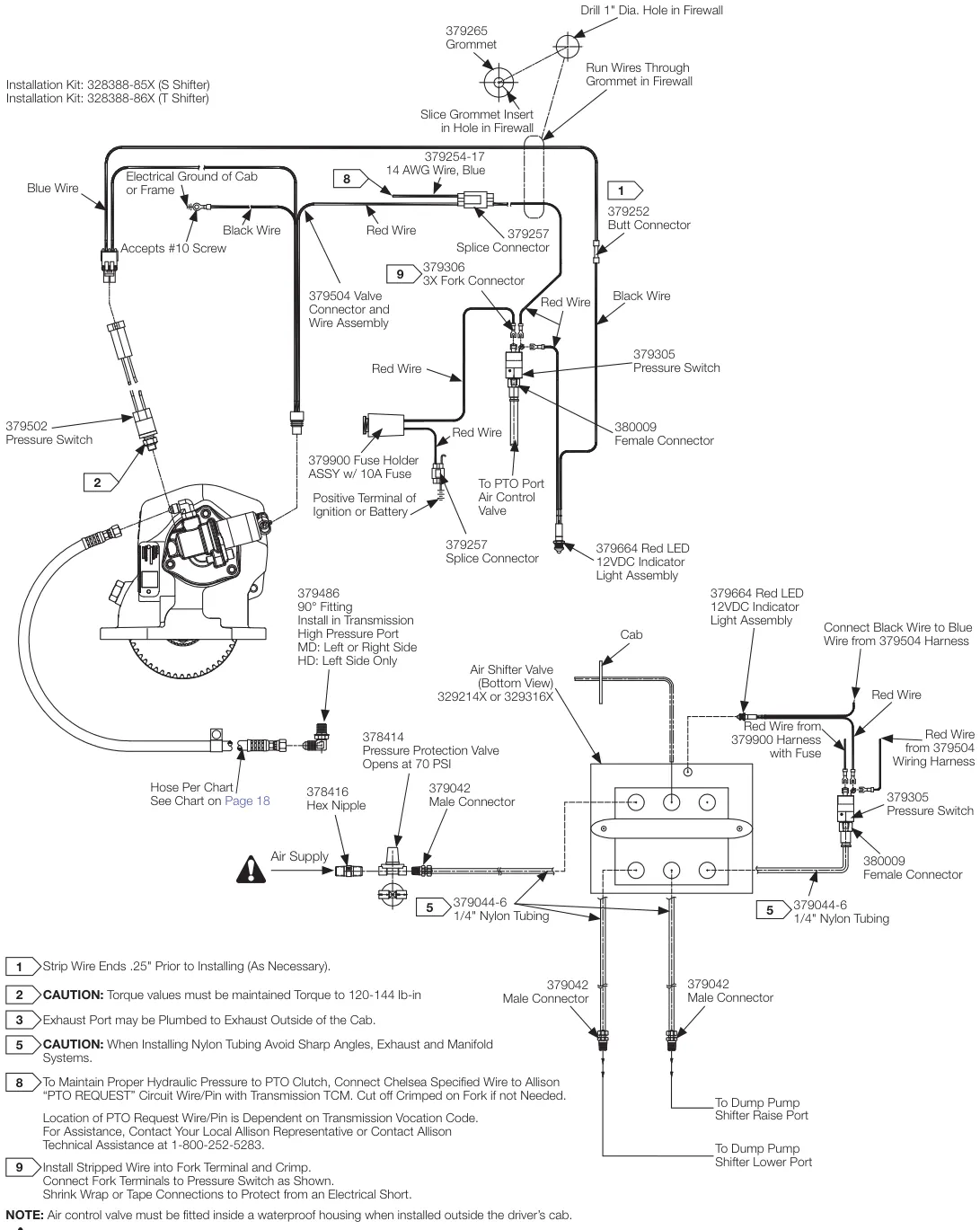

Transmisión Allison (SK-427 Rev F)

Opción de cambio S y T, eléctrico/hidráulico con válvula combinada de toma de fuerza y bomba, Serie 281

Instrucciones de instalación para Caterpillar

Instalación de la toma de fuerza

Al instalar una toma de fuerza, use siempre ropa de protección y lentes de seguridad.

1. 1.

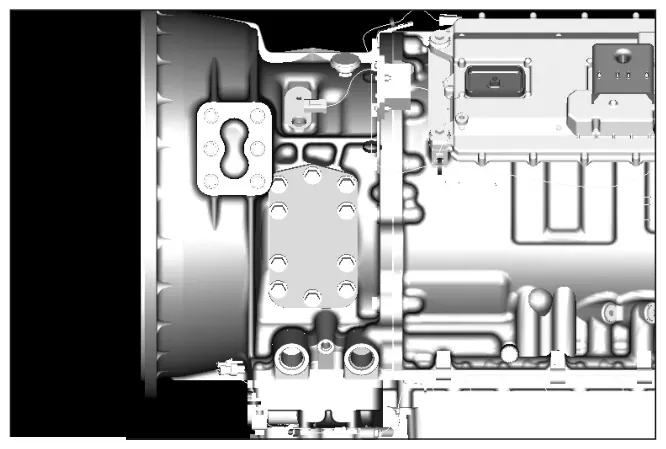

   Retire la placa de la abertura de la toma de fuerza con un dado de 16 mm (fig. 30).

1. 2.

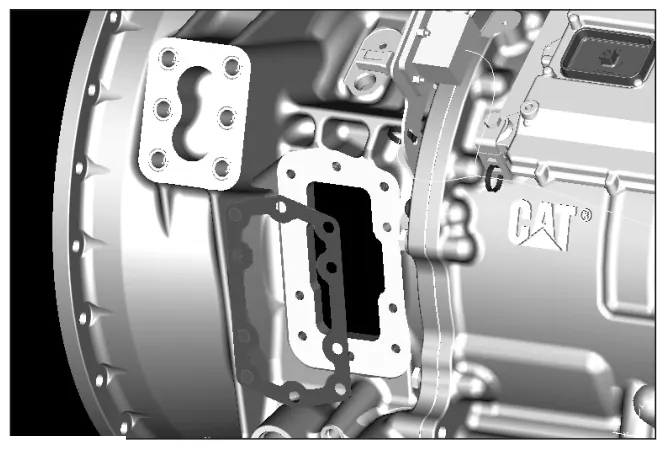

   Retire el empaque y limpie la superficie de la abertura (fig. 31).

1. 3.

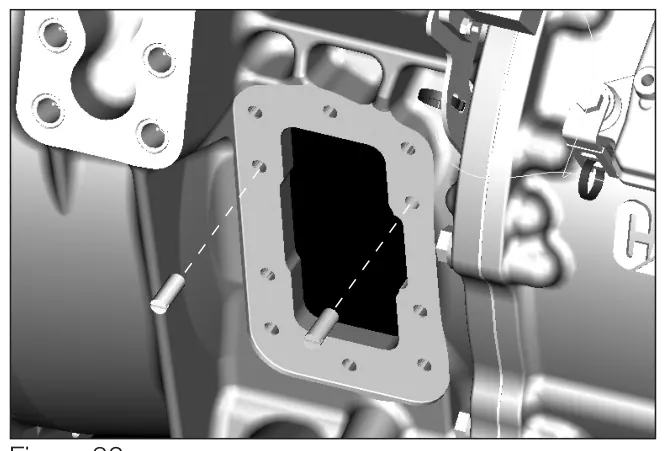

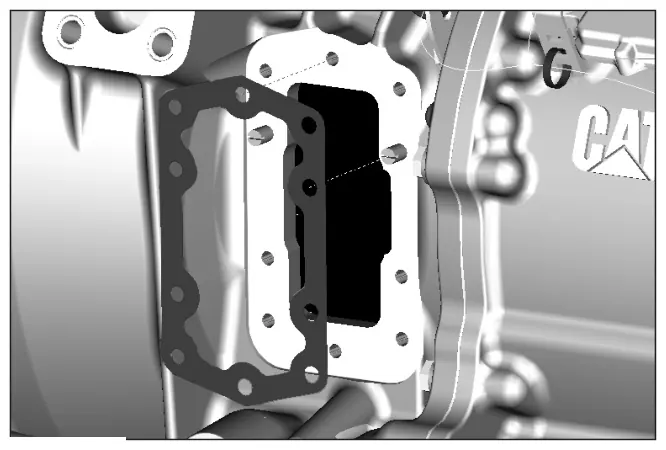

   Con un desarmador, instale los pasadores guía hasta que topen al fondo (fig. 32) (vea la página 35).

1. 4.

   Instale el empaque especial sobre los pasadores guía. La superficie con nervaduras debe quedar hacia afuera, hacia el instalador (fig. 33).

Figura 33

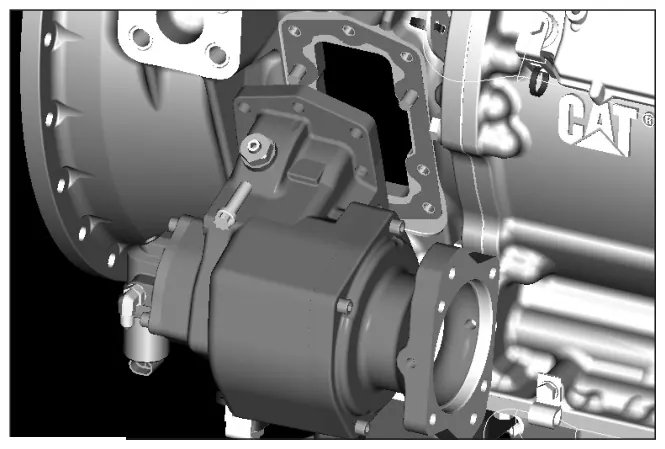

1. 5.

   Coloque la toma de fuerza y asegúrela con el tornillo superior incluido (fig. 34).

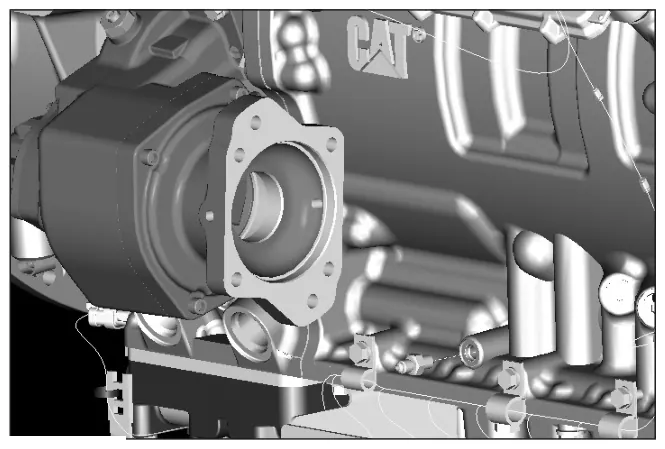

1. 6.

   Instale los demás tornillos. Apriételos a 37-44 lb-pie [50-60 N-m] (fig. 35).

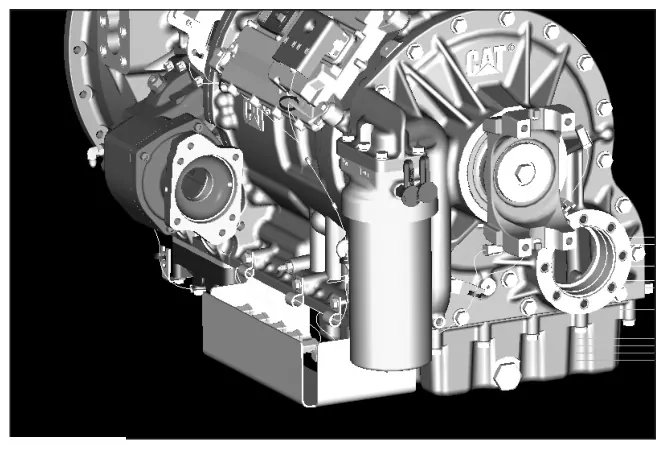

Instalación de bridas giratorias

La brida giratoria viene suelta con la toma de fuerza para facilitar la instalación. Después de decidir la posición de la brida, fíjela a la tapa de balero de la toma de fuerza con los tornillos que vienen en el kit de bolsa. Después de instalar los tornillos, asegúrese de apretarlos a 24-28 lb-pie [33-39 N-m]. Tome en cuenta el tamaño y el peso de la bomba que se va a instalar (vea las páginas 4-5).

1. 7.

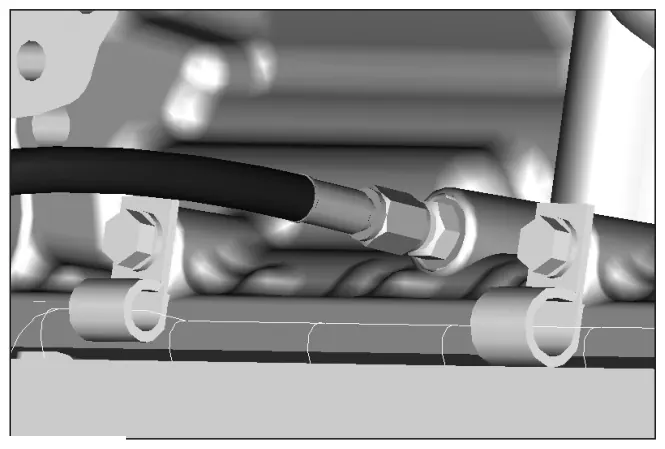

   Si instala una salida de estría húmeda, conecte la manguera a la conexión te de la brida de salida. Si la opción es de estría no húmeda, conecte la manguera a la conexión de la válvula de la toma de fuerza (2 caras planas después del apriete con los dedos).

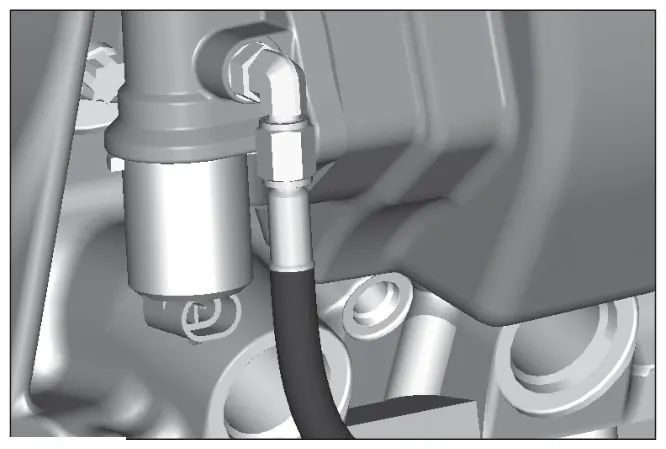

1. 8.

   Use la conexión especial (379812) para conectar firmemente la línea de alta presión a la transmisión. Esta conexión viene incluida con la toma de fuerza. Apriete a 8-10 lb-pie [11.0-13.5 N-m] (fig. 37).

   Apriete el extremo de la manguera 2 caras planas después del apriete con los dedos.

1. 9.

   Conecte firmemente la línea de alta presión a la válvula. Apriete el extremo de la manguera 2 caras planas después del apriete con los dedos (fig. 38). Si la opción es de estría húmeda, conecte la manguera a la conexión te de la brida. No disponible para las instalaciones de la Serie 288.

1. 10.

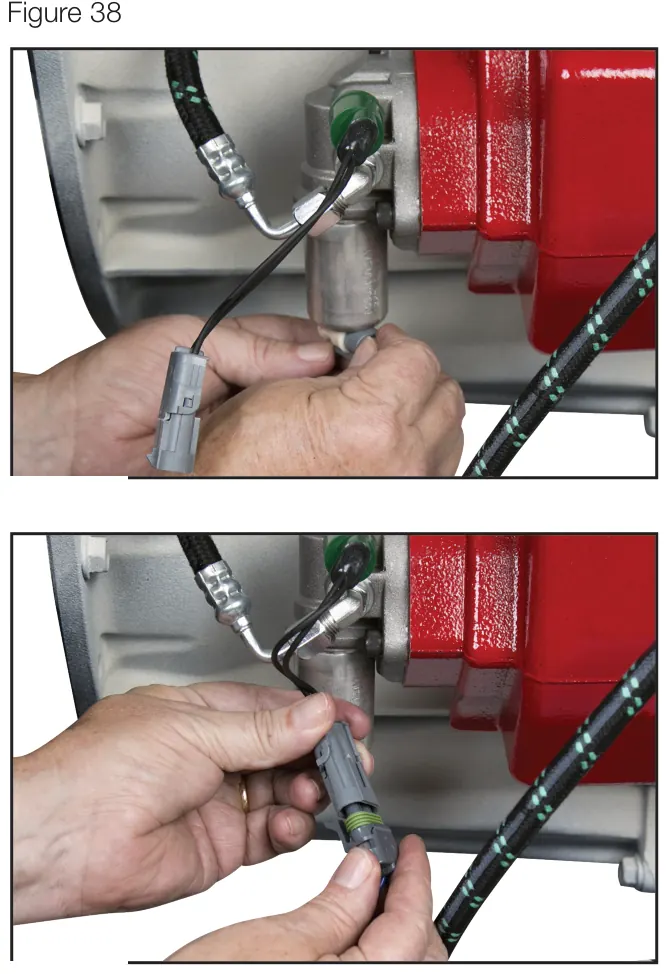

   Termine el ensamble instalando la conexión eléctrica en el ensamble de la válvula (fig. 39) y el switch de presión (fig. 40).

2. 11.

   Consulte los dibujos SK incluidos en este manual para ver la información completa de instalación.

Figura 39

Figura 40

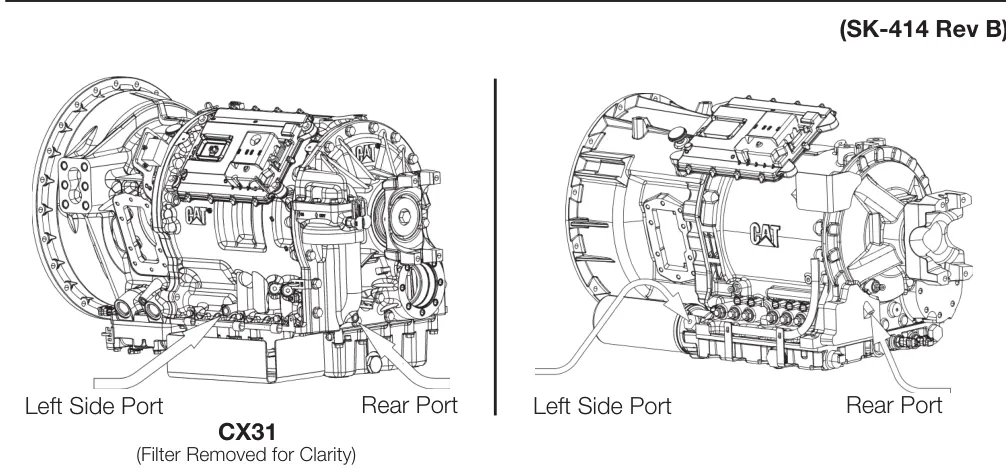

Ubicación de los puertos de presión y tabla de mangueras (SK-414 Rev B)

CX28

Ambas conexiones de alta presión son -4 O-ring Boss

LHS = lado izquierdo de la transmisión, posición de las 8 en punto RHS = lado derecho de la transmisión, posición de la 1 en punto NOTAS:

1. 1.

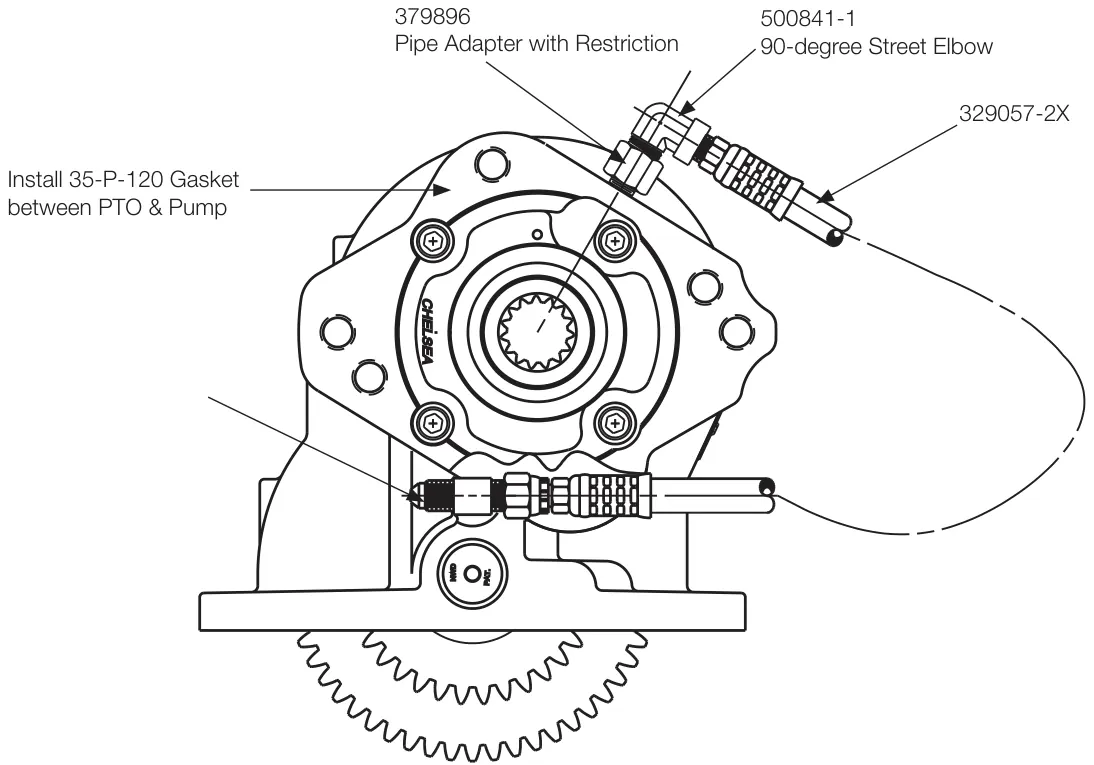

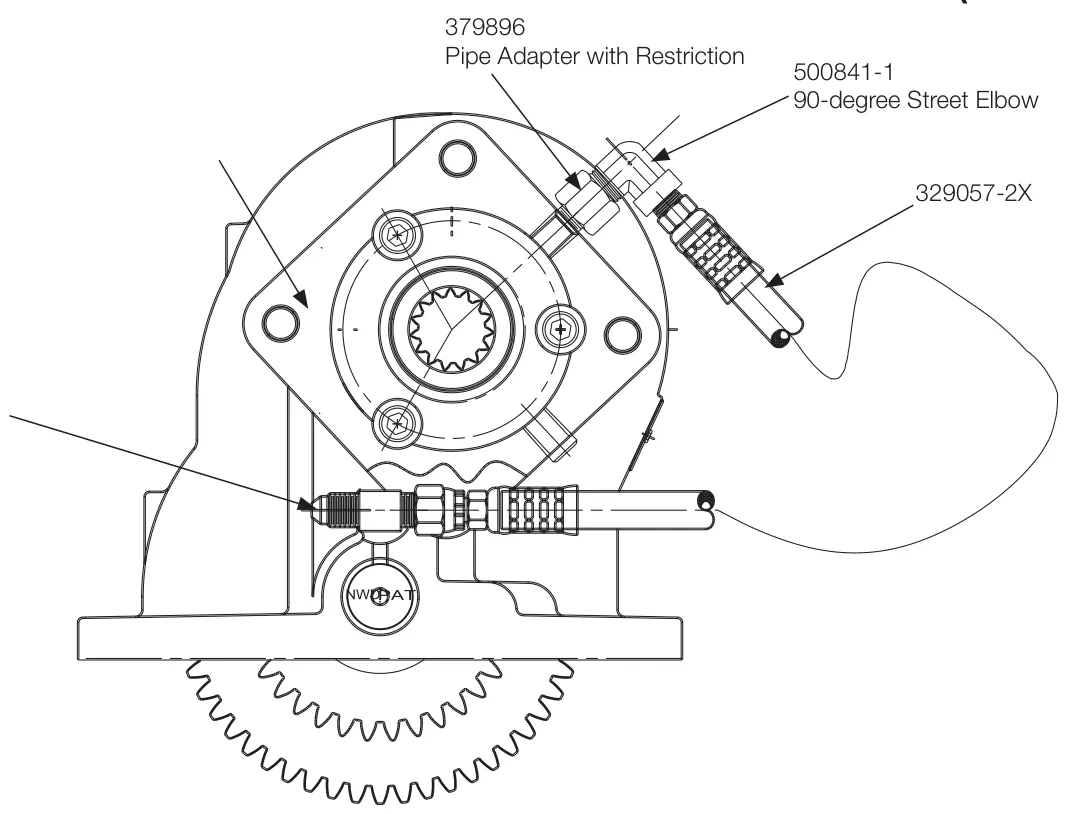

   La toma de fuerza incluye una conexión de toma de fuerza 379486 y una conexión de transmisión 379812. Si usa la 379486 en la transmisión, debe comprarse por separado.

2. 2.

   Las mangueras se compran por separado, para la Serie 267.

3. El codo 379486 no se podrá instalar en el puerto de aceite del lado izquierdo (conductor) por interferencia con la transmisión.

1. 4.

   Si la 379486 aparece como conexión de transmisión para la ubicación trasera, pase la manguera por el lado derecho (pasajero) de la transmisión y por debajo del yugo de salida de la transmisión.

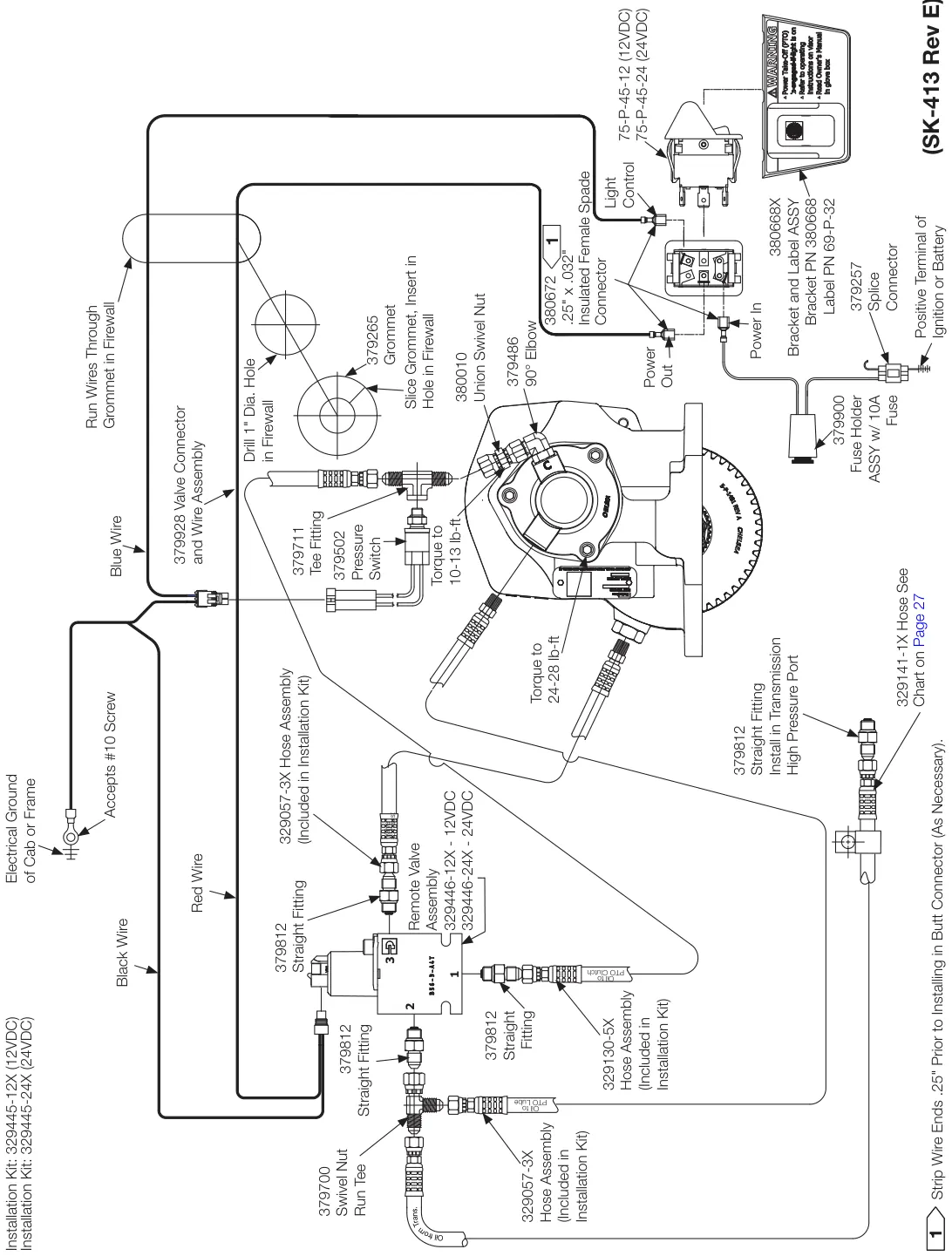

Esquemas de instalación

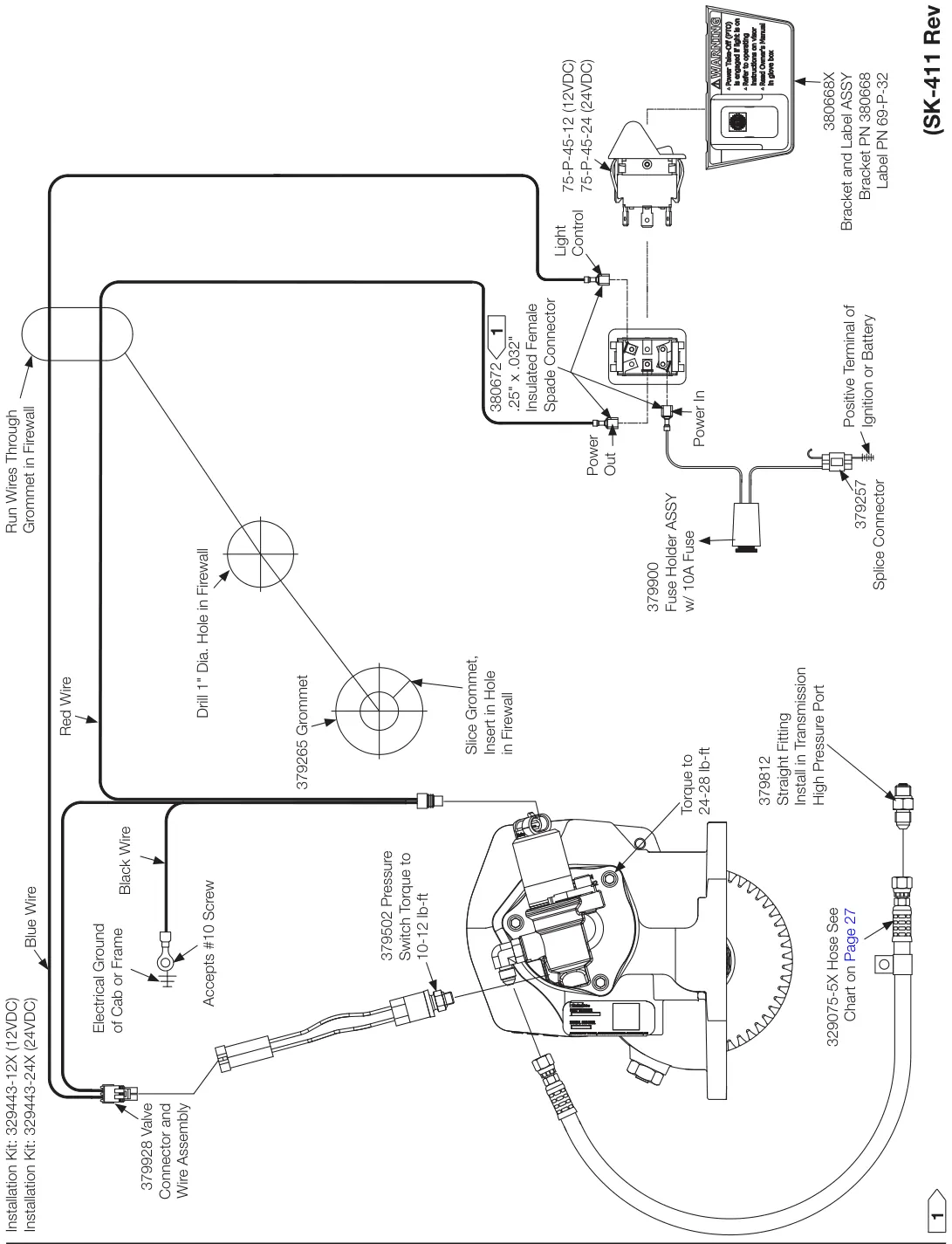

Transmisión Caterpillar (SK-411 Rev D)

Opción de cambio B y D, eléctrico/hidráulico sin EOC, Serie 281

Pele los extremos de los cables .25" antes de instalarlos en el conector a tope (según sea necesario).

Transmisión Caterpillar (SK-473 Rev B)

Opción de cambio K y L, eléctrico/hidráulico con EOC, Serie 281

NOTAS: Pele los extremos de los cables .25" antes de instalarlos en el conector a tope (según sea necesario).

Transmisión Caterpillar, opción de cambio G y H, eléctrico/hidráulico con solenoide de montaje remoto, Serie 281 (SK-413 Rev E)

Instalación de estría húmeda (SK-351 Rev C)

Opción de salida RY, Serie 267

Instale el empaque 22-P-84 entre la toma de fuerza y la bomba. Instale el empaque 22-P-100 entre la tapa de balero y la brida de salida de la toma de fuerza.

Conecte al puerto de presión de la transmisión. La manguera debe pedirse por separado. Vea las tablas de mangueras en la página 27 para Caterpillar y en la página 18 para Allison.

Instalación de estría húmeda (SK-350 Rev D)

Opción de salida AF, Serie 267

Conecte al puerto de presión de la transmisión. La manguera debe pedirse por separado. Vea las tablas de mangueras en la página 27 para Caterpillar y en la página 18 para Allison.

Instalación de estría húmeda (SK-465 Rev B)

Opciones de salida RJ, Serie 267

Vista del ensamble 5

Conexión te 379556: conecte al puerto de presión de la transmisión. La manguera debe pedirse por separado. Vea las tablas de mangueras en la página 27 para Caterpillar y en la página 18 para Allison.

Conexión te 379556: conecte al puerto de presión de la transmisión. La manguera debe pedirse por separado. Vea las tablas de mangueras en la página 27 para Caterpillar y en la página 18 para Allison.

NOTAS: Instale la manguera y las conexiones antes de instalar la toma de fuerza en la transmisión.

Instalación de estría húmeda (SK-378 Rev A)

Opciones de salida AK, Serie 267

Kit de componentes para la instalación de estría húmeda: 329406X

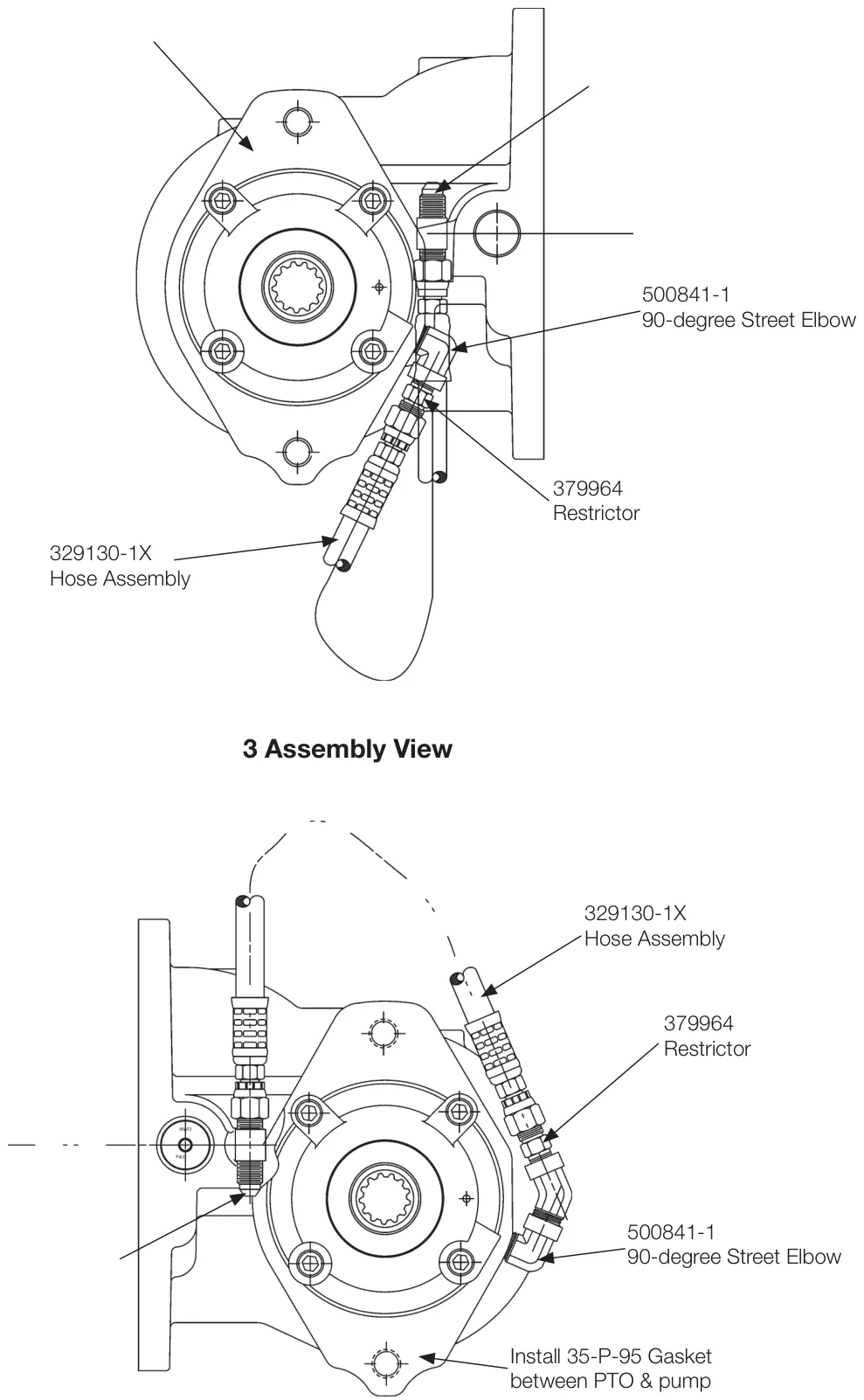

Vista del ensamble 5

Instale el empaque 35-P-95 entre la toma de fuerza y la bomba. Conecte al puerto de presión de la transmisión. La manguera debe pedirse por separado. Vea las tablas de mangueras en la página 27 para Caterpillar y en la página 18 para Allison.

Conecte al puerto de presión de la transmisión. La manguera debe pedirse por separado. Vea las tablas de mangueras en la página 27 para Caterpillar y en la página 18 para Allison.

Instalación de estría húmeda (SK-508 Rev C)

Opciones de salida RB, RF, RK, RS, RY y RZ, Serie 281/288/871/878

Conecte al puerto de presión de la transmisión. Vea las tablas de mangueras en la página 27 para Caterpillar y en la página 18 para Allison.

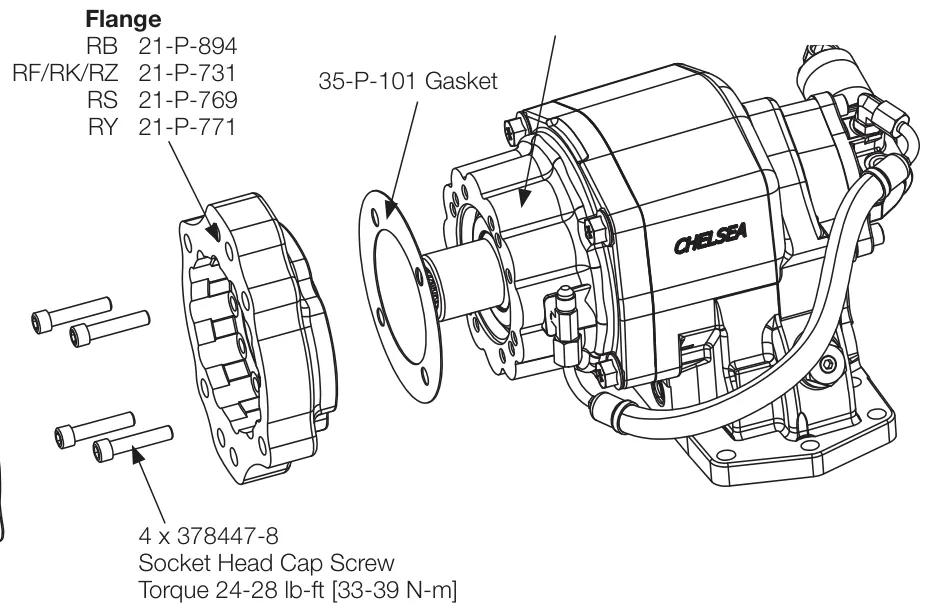

Tapa de balero

21-P-772 (orificios de tornillos de la tapa de balero de 5/16") 21-P-934 (orificios de tornillos de la tapa de balero de 3/8" que se usan con O-ring) 21-P-883 (orificios de tornillos de la tapa de balero de 3/8" que se usan con sello de empaque)

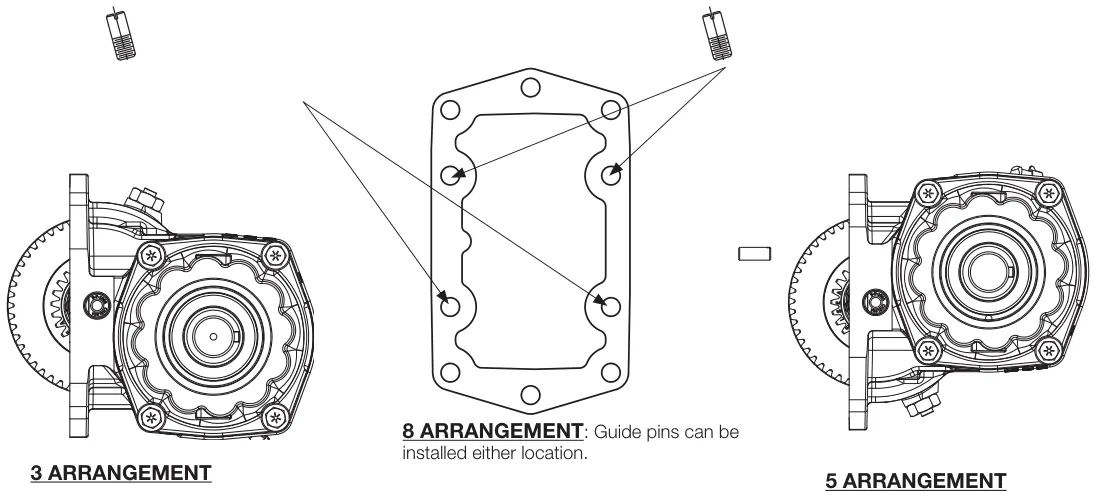

Instrucciones del kit de montaje de instalación, Serie 267/281/871/878 (SK-355 Rev E)

Ubicación del pasador de espiga para: configuración 3 en el lado derecho, configuración 5 en el lado izquierdo Ubicación del pasador de espiga para: configuración 5 en el lado derecho, configuración 3 en el lado izquierdo

Instalación de bridas giratorias

La brida giratoria viene suelta con la toma de fuerza para facilitar la instalación. Después de decidir la posición de la brida, fíjela a la tapa de balero de la toma de fuerza con los tornillos que vienen en el kit de bolsa. Después de instalar los tornillos, asegúrese de apretarlos a los valores de par correctos indicados en la tabla de par de apriete. Debe tomarse en cuenta el tamaño y el peso de la bomba que se va a instalar.

267

Se muestra la brida RK, 281/288/871/878
