Manual del propietario de la toma de fuerza Chelsea 238D

Información general

Introducción

Este folleto le da la información para instalar correctamente las tomas de fuerza Chelsea®. Una instalación y un ajuste correctos le ayudan a obtener más horas de trabajo, y más rentables, de su equipo y de los componentes de su camión.

Es importante que se asegure de obtener la combinación correcta de transmisión y toma de fuerza cuando ordene un camión nuevo. Una combinación incorrecta de transmisión y toma de fuerza puede provocar un desempeño insatisfactorio de su sistema de potencia auxiliar desde el inicio.

Si tiene dudas sobre la combinación correcta de toma de fuerza y transmisión, consulte a su representante local de Chelsea®. Ahí le pueden ayudar a elegir los componentes adecuados para una aplicación correcta y eficiente.

Información de seguridad

Estas instrucciones son para la seguridad del diseñador del sistema, del instalador, del operador y del personal de apoyo. Si después de leer las instrucciones siguientes tiene más preguntas, comuníquese con su representante local de Chelsea.

Información general de seguridad

Para evitar lesiones y daños al equipo:

• Lea con atención todos los manuales del propietario, los manuales de servicio y las demás instrucciones.
• Siga siempre los procedimientos con las herramientas y el equipo de seguridad adecuados.
• Asegúrese de recibir la capacitación adecuada antes de intentar instalar el equipo.
• Bloquee siempre cualquier dispositivo levantado o en movimiento que pueda lesionar a una persona que trabaje sobre o debajo de un vehículo.
• Nunca trabaje solo debajo de un vehículo ni al reparar o dar mantenimiento al equipo.
• Use siempre los componentes adecuados en las aplicaciones para las que están aprobados.
• Nunca use componentes gastados o dañados.
• Nunca opere los controles de la toma de fuerza ni de otro equipo accionado desde una posición en la que pueda quedar atrapado por la maquinaria en movimiento.

Selección correcta de la toma de fuerza

Para evitar lesiones personales y/o daños al equipo:

• Consulte siempre los catálogos, la literatura y los manuales del propietario de Chelsea.
• Siga las recomendaciones de Chelsea al seleccionar, instalar, reparar u operar una toma de fuerza.
• Nunca intente usar una toma de fuerza que Chelsea no recomiende específicamente para el vehículo, la transmisión y la aplicación.
• Haga coincidir siempre la capacidad de salida especificada de la toma de fuerza con lo que requiere el equipo que va a accionar.
• Nunca exceda la velocidad máxima indicada en el catálogo de aplicaciones de Chelsea.
• Use únicamente los ensambles adaptadores 329932X, 329954X y 329955X con las tomas de fuerza Chelsea de las series 489 y 238. Tanto la toma de fuerza como las bridas del adaptador cuentan con una característica de cuña (vea el diagrama de abajo) para asegurar que solo se puedan usar juntos estas tomas de fuerza y estos adaptadores.

Para evitar lesiones personales y/o daños al equipo (continuación):

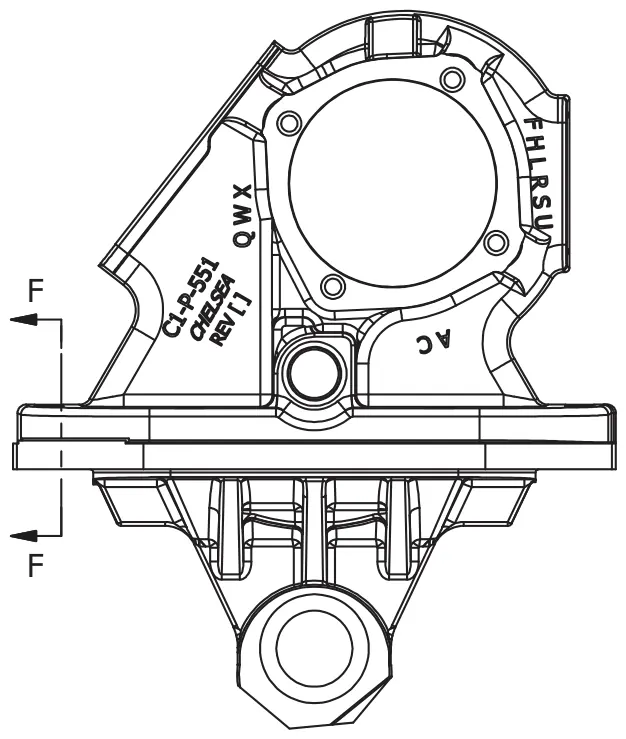

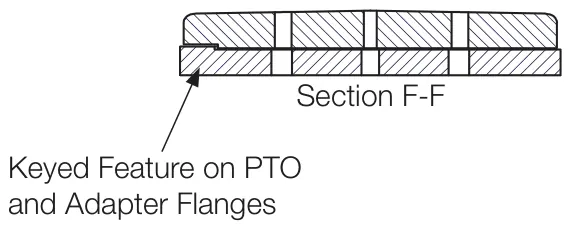

• El uso de los ensambles adaptadores 329932X, 329954X y 329955X con cualquier otra serie de tomas de fuerza Chelsea podría causar daños graves a la transmisión del vehículo, a los componentes de la transmisión o a la toma de fuerza.
• La garantía de la toma de fuerza quedará anulada si los ensambles adaptadores 329932X, 329954X y 329955X se usan con cualquier toma de fuerza distinta de las tomas de fuerza Chelsea de las series 489 y 238. Vea el diagrama.

• El uso de otras tomas de fuerza Chelsea, como las series 680, 880 u 823, con los ensambles adaptadores 329932X, 329954X y 329955X dará como resultado un espacio visible entre el adaptador y la toma de fuerza. Este espacio se presenta porque la combinación de toma de fuerza y adaptador es incorrecta. Si se instala en la transmisión una combinación incorrecta de toma de fuerza y adaptador, habrá fuga de fluido durante el llenado inicial de fluido de la transmisión. Si hay un espacio entre el adaptador y la toma de fuerza durante el ensamble, o si se presenta una fuga después del llenado inicial de fluido, retire de inmediato la toma de fuerza y el adaptador. Verifique dos veces que se estén usando la toma de fuerza y el ensamble adaptador correctos para la aplicación. Consulte las instrucciones y la tabla de compatibilidad en la página siguiente para conocer las combinaciones correctas de transmisión, adaptador y toma de fuerza.

Tabla de compatibilidad

Instrucciones:

En la tabla de abajo, busque el modelo de la transmisión y, leyendo de izquierda a derecha, confirme el número de parte de su engrane adaptador y el número de parte del engrane de entrada de la toma de fuerza. Asegúrese de que el número de parte del costado de su engrane adaptador y del costado del engrane de entrada de la toma de fuerza coincidan con el modelo de su transmisión ANTES DE INSTALARLOS en la transmisión.

Si no se usan un ensamble adaptador y engranes de entrada de la toma de fuerza compatibles con la transmisión correcta, podrían ocurrir lesiones personales, daños al equipo y la anulación de la garantía.

Operación en clima frío de la toma de fuerza PowerShift

La rotación de la flecha de salida de la toma de fuerza podría provocar un movimiento inesperado del equipo impulsado y causar lesiones personales graves, la muerte o daños al equipo.

Para evitar lesiones o daños al equipo:

• El equipo accionado debe tener controles independientes.
• El equipo accionado debe quedar en posición desenganchada cuando no esté en operación.
• No opere el equipo accionado hasta que el vehículo se haya calentado.

Flechas cardán auxiliares en movimiento

Protección de las flechas cardán auxiliares

Uso de tornillos opresores

Información importante de seguridad y manual del propietario

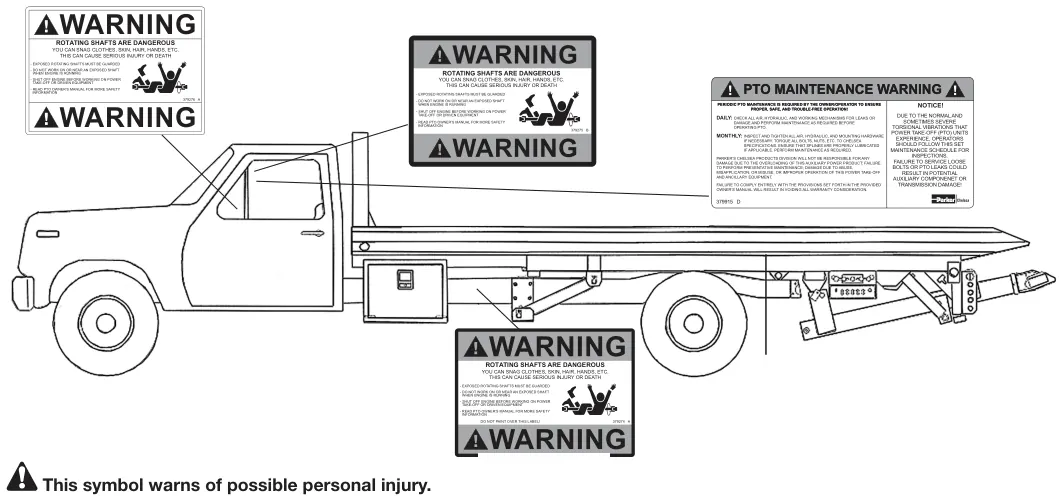

Instrucciones para las etiquetas de seguridad de la toma de fuerza

1. 1.

   Las dos etiquetas de vinilo autoadheribles negro y naranja sobre blanco de 5" x 7" (número de parte 379274) deben colocarse una a cada lado del vehículo, en un lugar MUY visible para cualquiera que se meta debajo del camión cerca de la flecha giratoria de la toma de fuerza. Si el vehículo se va a pintar después de colocar las etiquetas, cúbralas con dos cubiertas de enmascarar en blanco. Retire las cubiertas de enmascarar después de pintar.

2. 2.

   Coloque la etiqueta de vinilo autoadherible negro y naranja sobre blanco de 3.5" x 5" (número de parte 379275) en la visera más cercana al operador del vehículo.

3. 3.

   Coloque la etiqueta de vinilo autoadherible roja y blanca con letras negras de 3.5" x 7" (número de parte 379915) en la visera, junto a la etiqueta anterior (número de parte 379275).

4. 4.

   Coloque la tarjeta blanca y negra de uso rudo (número de parte 379276) en la guantera del vehículo, en un lugar muy visible para el operador. Por ejemplo, procure dejar la tarjeta encima de lo que haya en la guantera.

Si necesita etiquetas, pida el número de parte 328946X sin cargo a su representante local de Chelsea o envíe la solicitud directamente a:

Parker-Hannifin Corporation Chelsea Products Division 8225 Hacks Cross Road Olive Branch, MS 38654

Número de parte #379276, Número de parte #379275, Número de parte #379915

Número de parte #379274

Buenas prácticas para soportar la bomba

Con los cambios en las normas de emisiones, los sistemas de los camiones tienen más vibración y más problemas relacionados con la vibración. Por estos cambios, Parker Chelsea considera necesario explicar la importancia de soportar la bomba y el efecto que esto tiene en la toma de fuerza montada. Parker Chelsea actualizó las guías de soporte de la bomba que aparecen en todos los manuales del propietario de tomas de fuerza. Este boletín explica la importancia de los soportes y las mejores prácticas que se deben tener en cuenta al montar una bomba.

Tenga en cuenta que, debido a la gran variedad de aplicaciones y a la creciente severidad de la vibración de los motores diésel modernos, las mejores prácticas de Parker Chelsea para los soportes de bombas no pueden considerar todos los factores que afectan los soportes de la toma de fuerza y de la bomba. Use la siguiente información únicamente como GUÍA al instalar los soportes de la bomba.

Posibles causas de falla de los soportes que pueden dañar la toma de fuerza y/o la bomba:

• Precarga excesiva por un mal diseño, fabricación o instalación del soporte.
• Vibración excesiva por la operación normal del vehículo en carretera, que genera cargas altas en los tornillos de la toma de fuerza.
• Los picos de par por vibración extrema pueden ser tan fuertes que rompan los tornillos de los soportes. Los peores casos ocurren cuando el camión opera a velocidad de carretera.

La garantía de la toma de fuerza se anula si no se usan soportes cuando se cumple alguna de las condiciones siguientes:

• El peso combinado de la bomba, las conexiones, las mangueras y el aceite excede 40 lb [18.14 kg]

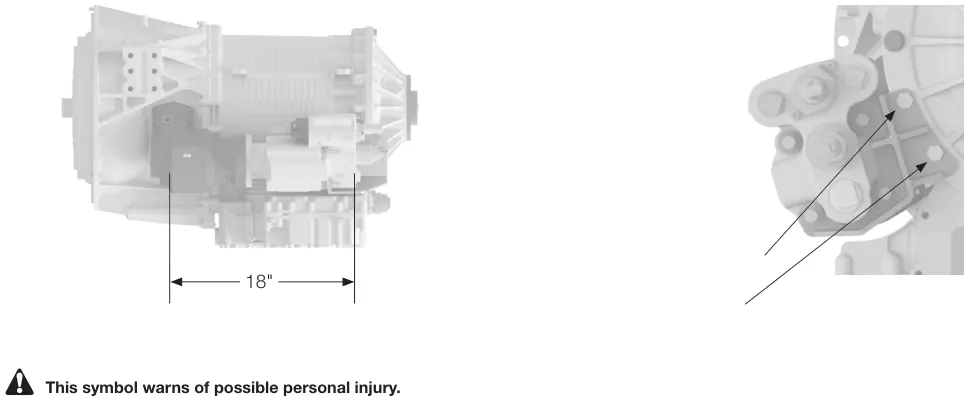

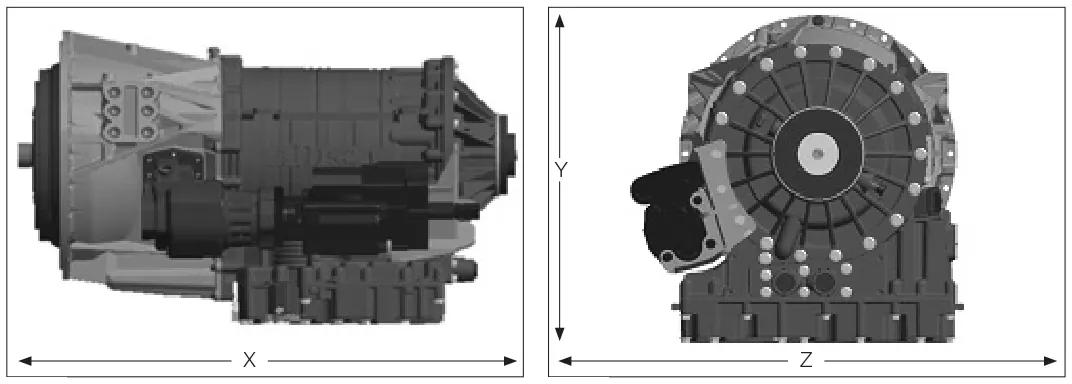

• La longitud combinada de la toma de fuerza y la bomba es mayor de 18 pulgadas [45.72 cm]
• La bomba debe llevar soporte cuando se monta en una toma de fuerza de flecha no extendida
• Tomas de fuerza de flecha extendida: consulte el manual del propietario correspondiente para más información

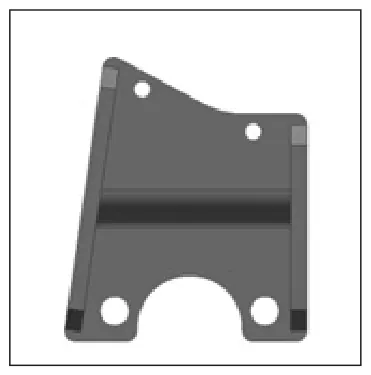

Para un soporte correcto, los soportes deben fijarse en dos o más tornillos de la transmisión y en dos o más tornillos de la bomba. Consulte al fabricante de la transmisión los puntos correctos para montar el soporte.

El soporte instalado de la toma de fuerza y la bomba debe quedar bien alineado. La desalineación en la dirección X (fig. 1) tiene un impacto considerablemente mayor que la desalineación en la dirección Y o Z (fig. 2). Para evitarlo, es preferible instalar un soporte hecho en escantillón (plantilla de fijación). Así la toma de fuerza y la bomba se pueden instalar antes de hacer las soldaduras finales del soporte.

• La toma de fuerza y la bomba deben tratarse como componentes montados en el motor e instalarse según las guías publicadas por el fabricante del motor para componentes montados en el motor, cuando apliquen.
• Para un soporte correcto, fije el soporte en dos o más tornillos de la transmisión y en dos o más puntos de la bomba. Siempre que sea posible, se sugieren tres puntos de fijación en uno de los dos lados (o en ambos). Consulte al fabricante de la transmisión los puntos correctos para montar el soporte.

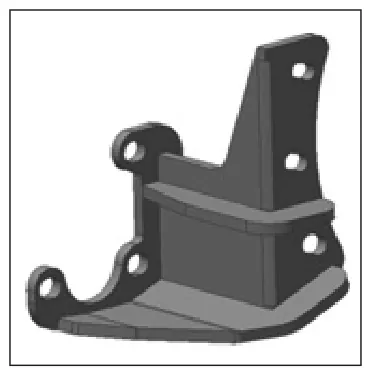

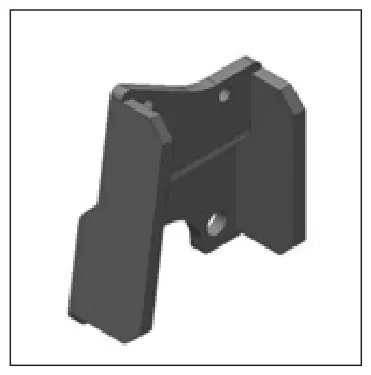

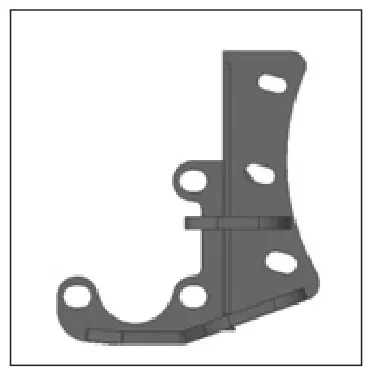

• Los soportes deben tener al menos un cartabón, de preferencia dos. Los cartabones deben ser de 3/8" de espesor y de al menos 1" de profundidad. Se sugiere acero de 3/8" sobre todo en los cartabones y en las zonas de sección reducida.
• Consulte los puntos de soporte de bomba aprobados por el fabricante de la transmisión y de la bomba.

Siga estas buenas prácticas para obtener los mejores resultados. Tenga en cuenta que cada situación de soportes es diferente, por lo que este boletín debe usarse solo como guía. Para más ayuda con los soportes, consulte el manual del propietario de su toma de fuerza o a su representante de tomas de fuerza Chelsea.

Función de las flechas de potencia auxiliar

Una flecha de potencia auxiliar transmite el par desde la fuente de potencia hasta el accesorio accionado. La flecha debe poder transmitir el par máximo y las rpm que requiere el accesorio, más cualquier carga de impacto que se presente.

Una flecha de potencia auxiliar trabaja con ángulos que cambian constantemente entre la fuente de potencia y el accesorio accionado. Por eso la longitud de la flecha de potencia auxiliar debe poder cambiar mientras transmite el par. Este cambio de longitud, conocido como deslizamiento, se debe al movimiento del tren motriz por las reacciones de par y las deflexiones del chasis.

Los ángulos de operación de las juntas son muy importantes en una aplicación de junta de potencia auxiliar. En muchos casos, la vida de una junta depende de los ángulos de operación de la tabla siguiente.

Cómo determinar el tipo de flecha

1. 1)

   ¿Sólida o tubular?

2. a)

   En aplicaciones que requieren más de 1000 rpm o en las que se necesita una flecha de potencia auxiliar muy bien balanceada, debe usarse una flecha tubular.

3. b)

   Las juntas de potencia auxiliar Spicer de flecha sólida están diseñadas para servicio intermitente a 1000 rpm o menos. Por ejemplo, para accionar bombas hidráulicas pequeñas, bombas de producto de baja velocidad y malacates.

4. 2)

   La serie de la junta debe determinarse con la tabla de la página siguiente.

Datos de ingeniería de las juntas universales Spicer®

Procedimiento y precauciones para enganchar la toma de fuerza

OPERACIÓN DE LA TOMA DE FUERZA, VEHÍCULO ESTACIONADO

Transmisión automática con toma de fuerza PowerShift

Enganche la toma de fuerza con el motor en ralentí.

Durante la operación en frío extremo [32°F (0°C) o menos], una toma de fuerza PowerShift desenganchada puede transmitir por un momento un par alto que hará girar la flecha de salida de forma inesperada. Esto se debe a la alta viscosidad del aceite de la transmisión cuando está muy frío. Al patinar los discos del clutch de la toma de fuerza, el aceite se calienta rápidamente y el arrastre viscoso disminuye pronto.

El giro de la flecha de salida de la toma de fuerza puede mover de forma inesperada el equipo accionado y causar lesiones graves, la muerte o daños al equipo.

Para evitar lesiones o daños al equipo:

• El equipo accionado debe tener controles independientes.
• El equipo accionado debe quedar en posición desenganchada cuando no esté en operación.
• El equipo accionado no debe operarse hasta que el vehículo se haya calentado.

Mantenimiento de la toma de fuerza

Por las vibraciones torsionales normales, y a veces severas, que sufren las tomas de fuerza, los operadores deben seguir un programa fijo de inspecciones de mantenimiento. No atender los tornillos flojos o las fugas de la toma de fuerza puede causar daños a la toma de fuerza auxiliar o a la transmisión.

El propietario u operador debe dar mantenimiento periódico a la toma de fuerza para una operación correcta, segura y sin problemas.

Diario:

Revise todos los mecanismos neumáticos, hidráulicos y de trabajo antes de operar la toma de fuerza y dé el mantenimiento que se requiera.

Mensual: Revise si hay fugas y apriete, si hace falta, toda la tornillería neumática, hidráulica y de montaje. Apriete todos los tornillos, tuercas, etc., según las especificaciones de Chelsea. Si aplica, asegúrese de que las estrías estén bien lubricadas. Dé el mantenimiento que se requiera.

Para las estrías de la bomba de montaje directo, la toma de fuerza requiere una grasa antidesgaste por rozamiento (anti-fretting) de fórmula especial. Esta grasa debe estar especificada para aplicaciones de alta presión y de alta temperatura. Está comprobado que la grasa reduce los efectos de las vibraciones torsionales, que causan corrosión por rozamiento en las estrías internas de la toma de fuerza y en las estrías externas de la bomba. La corrosión por rozamiento se ve como óxido y desgaste en las estrías de la flecha de la bomba. Las aplicaciones de servicio severo, con tiempos largos de operación de la toma de fuerza y par alto, pueden requerir engrasar más seguido. Las aplicaciones de servicio continuo con cargas ligeras requieren engrasar seguido por el mayor número de horas de operación; un ejemplo son los camiones de servicios. Tenga en cuenta que los intervalos de servicio varían con cada aplicación y son responsabilidad del usuario final del producto. Chelsea también recomienda consultar el manual del propietario de su bomba y su servicio técnico para conocer sus guías de mantenimiento. La corrosión por rozamiento tiene muchas causas y, sin un mantenimiento correcto, la grasa antidesgaste solo puede reducir sus efectos en los componentes.

Chelsea ofrece la grasa antidesgaste por rozamiento en dos presentaciones:

• Tubo de 5/8 oz líquida (número de parte 379688), incluido con la toma de fuerza cuando aplica
• Cartucho de grasa de 14 onzas (número de parte 379831)

Garantía: no cumplir por completo con lo que indica el manual del propietario correspondiente anula la cobertura de la garantía.

Instalación general

Montaje de la toma de fuerza, Serie 238D

1. 1.

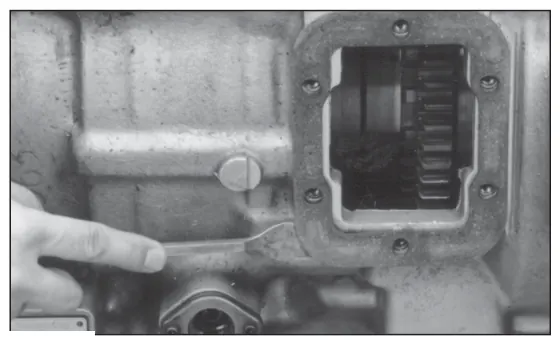

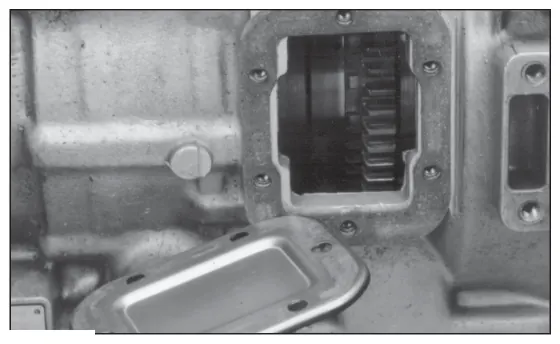

   Retire la placa de cubierta de la abertura de la toma de fuerza (fig. 3).

1. 2.

   Deseche la placa de cubierta y el empaque de la placa de cubierta, y luego limpie la superficie de la abertura con una espátula o un cepillo de alambre (fig. 4).

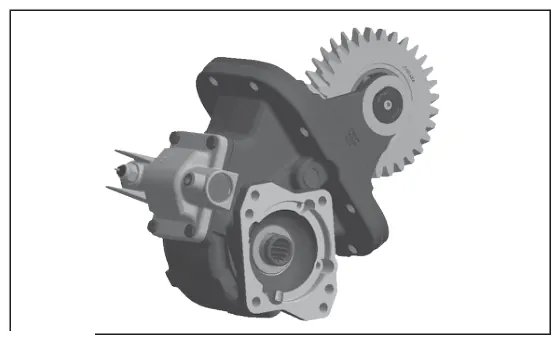

Detroit® DT12®, ajustes de holgura de la toma de fuerza y el adaptador

1. 1.

   En un banco de trabajo y comenzando con (1) empaque grueso, atornille el adaptador a la toma de fuerza con (8) tornillos de cabeza hexagonal M12-.438", rondanas y tuercas. Apriete a 40-45 lb-pie [54-61 N-m] (fig. 5).

1. 2.

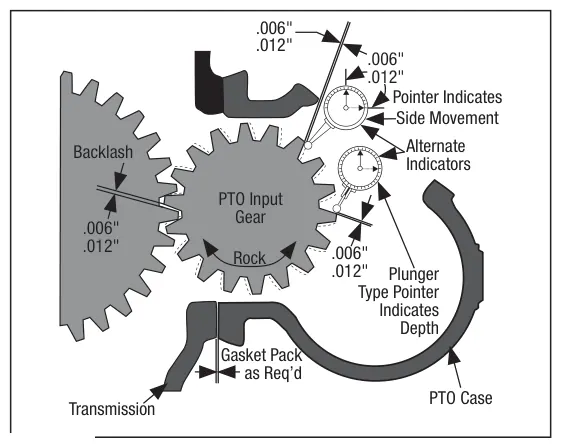

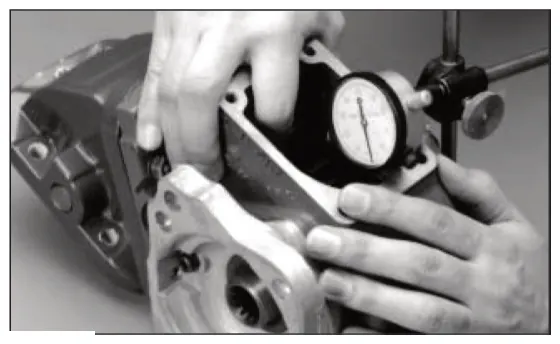

   Con un indicador de carátula, mida la holgura entre el engrane de la toma de fuerza y el engrane adaptador (fig. 6).

Serie 238D, Detroit® DT12®

Ajustes de holgura de la toma de fuerza y el adaptador

1. 3.

   La medición de holgura aceptable es de .006"-.012" (0.15-0.30 mm) (fig. 7).

1. 4.

   Si la holgura es de menos de .006" (0.15 mm), repita el ensamble y agregue un empaque delgado. Si la holgura es mayor que .012" (0.30 mm), reemplace el empaque grueso por uno delgado.

2. 5.

   Desensamble el adaptador de la toma de fuerza y conserve los empaques.

3. 6.

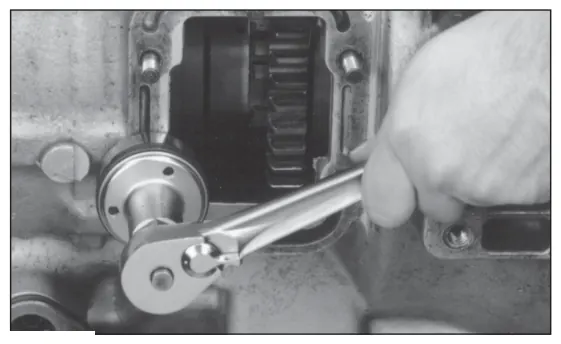

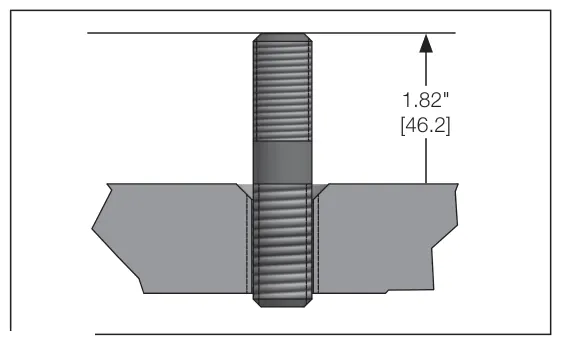

   Instale los birlos correctos (incluidos con la toma de fuerza) en la cara de la abertura con un instalador de birlos. Los birlos deben atornillarse en los barrenos de la transmisión hasta que el cuerpo del birlo quede al ras con la superficie de montaje de la transmisión. NO instale los birlos con el cuerpo por debajo de la superficie de la abertura. Instale los birlos con herramientas de mano. NO use herramientas eléctricas para instalar los birlos. (fig. 8).

1. 7.

   Instale los pasadores guía en la transmisión (un poco de grasa ayudará a mantener los pasadores en su lugar).

Serie 238D, Detroit® DT12®, instalación del empaque del adaptador

1. 1.

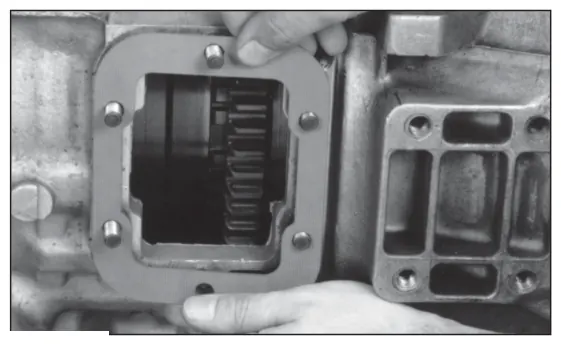

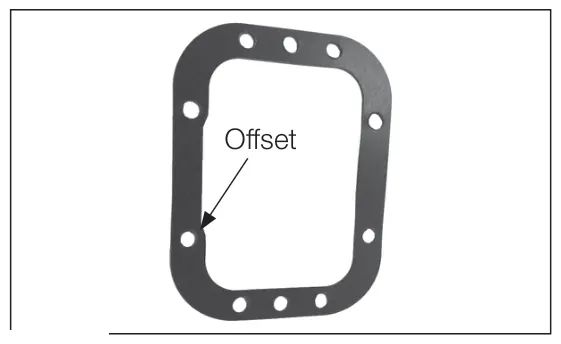

   Instale el empaque del adaptador sobre los birlos y los pasadores guía. Comience con (1) empaque grueso (fig. 10).

1. 2.

   El desfase debe quedar hacia la parte trasera de la transmisión (fig. 11).

Espesor del empaque:

Empaque delgado = 0.010" (0.25 mm) Empaque grueso = 0.020" (0.51 mm) Tuerca bridada autoblocante, rosca de 7/16"-20

Detroit® DT12®, instalación del adaptador

1. 1.

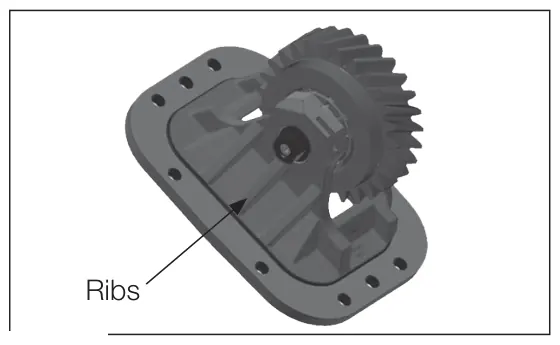

   Coloque el adaptador de modo que las nervaduras queden hacia la parte delantera de la transmisión (fig. 12).

1. 2.

   Instale el adaptador sobre los birlos y los pasadores guía. Gire el engrane adaptador para que engrane con el engrane impulsor de la toma de fuerza en la transmisión.

2. 3.

   Instale las tuercas de seguridad con rondanas para fijar el adaptador en su lugar. Las rondanas sirven para proteger la superficie maquinada. Apriete a 30-33 lb-pie [40-45 N-m].

3. 4.

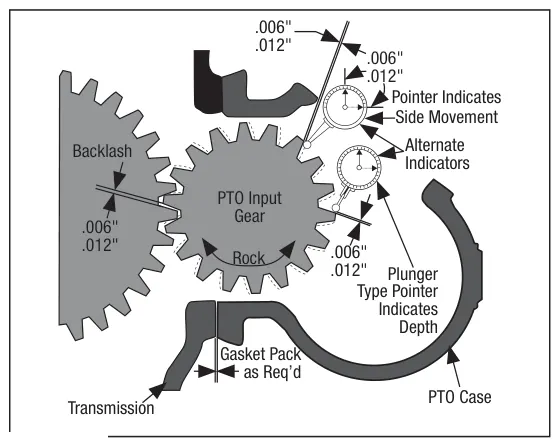

   Con un indicador de carátula, mida la holgura entre el engrane del adaptador y el engrane impulsor de la toma de fuerza en la transmisión.

4. 5.

   La holgura aceptable es de .006"-.012" (0.15-0.30 mm) (Fig. 13).

Serie 238D, Detroit® DT12®

Instalación del adaptador

1. 6.

   Si la holgura es de menos de .006" (0.15 mm), agregue el empaque delgado.

2. 7.

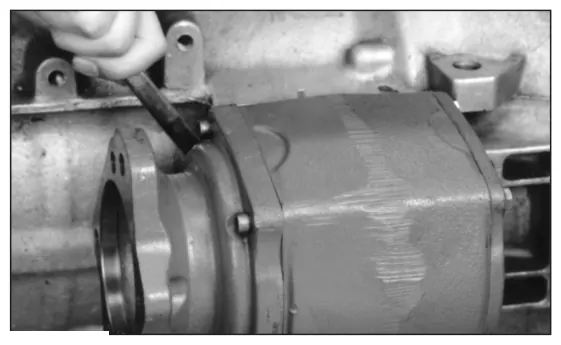

   Retire las tuercas de seguridad y las rondanas. Instale los empaques del ensamble de toma de fuerza y adaptador sobre los birlos en la transmisión (paso 5, página 13).

3. 8.

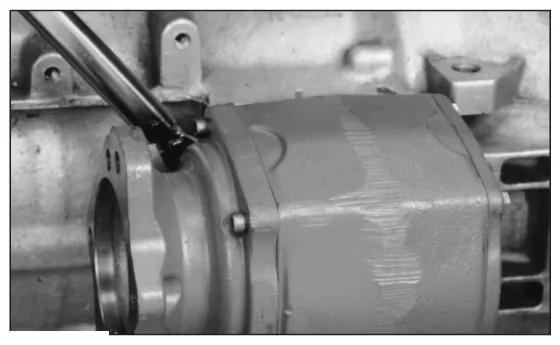

   Sujete el adaptador con pinzas de presión para que no se caiga de los birlos (tenga cuidado de no dañar las cuerdas).

4. 9.

   Use la abertura de inspección y de cambios de la toma de fuerza para tener acceso a los engranes internos de la toma de fuerza.

5. 10.

   Instale la toma de fuerza sobre los birlos y los pasadores guía.

6. 11.

   Fije temporalmente la toma de fuerza con 2-3 tuercas de seguridad y retire las pinzas de presión.

7. 12.

   Mientras gira el engrane de entrada de la toma de fuerza, coloque la toma de fuerza en su lugar hasta que el engrane de la toma de fuerza se acople con el engrane del adaptador

8. 13.

   Fije la toma de fuerza a la transmisión:

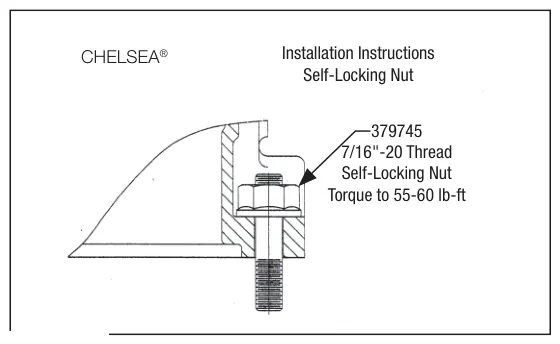

   • Use las tuercas autoblocantes que vienen con la toma de fuerza (fig. 14).

1. 14.

   Instale todas las tuercas de seguridad y apriete a 55-60 lb-pie [75-81 N-m] (fig. 15 y 16).

Esquemas de instalación

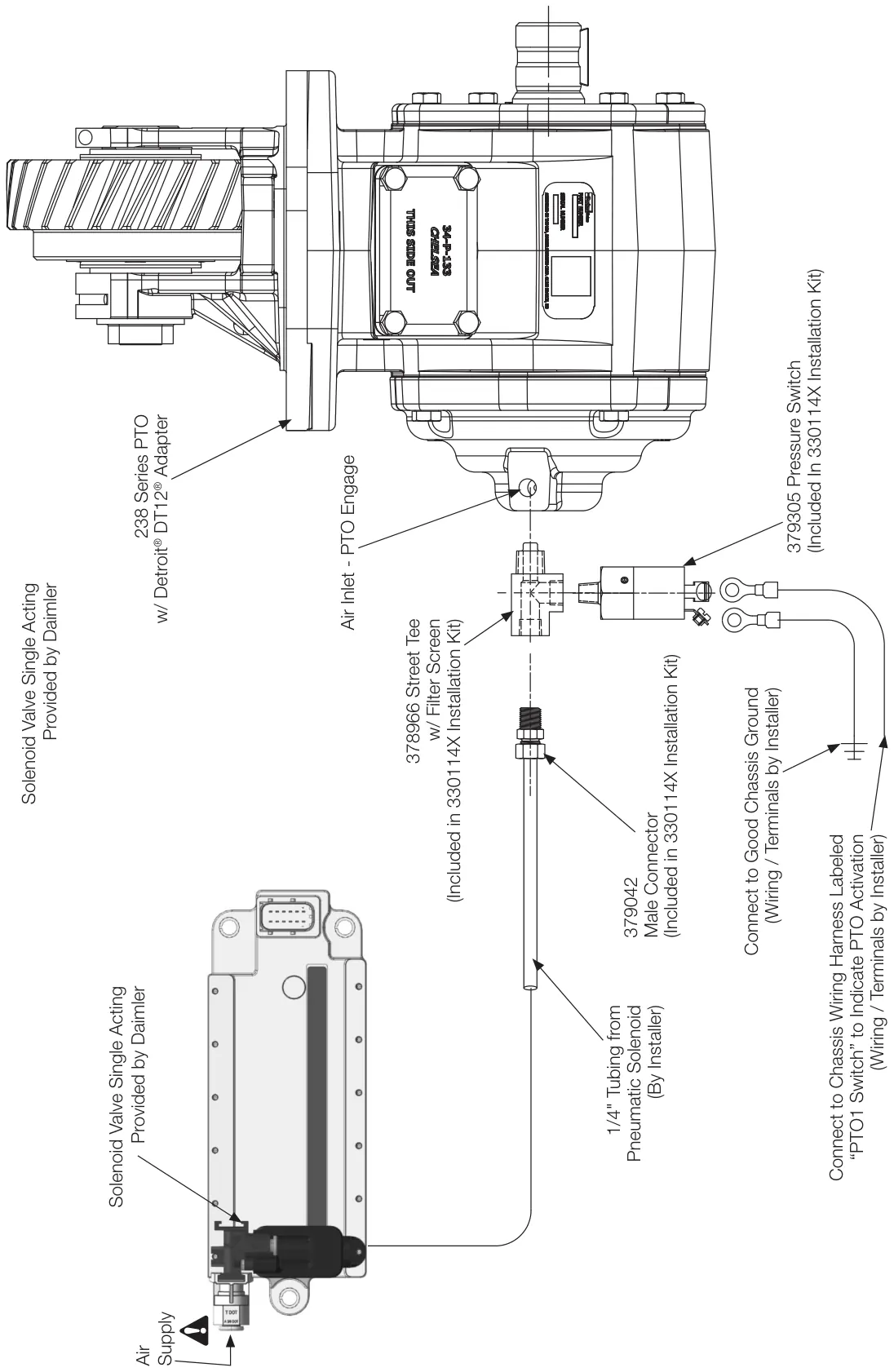

Detroit® DT12®, Opción de cambio V, serie 238D (SK-681 Rev B)

Kit de instalación: 330114X
